Mô tả sản phẩm:

• Máy đo 3D CMM WENZEL – LH 1210 thiết kế có khả năng cảm ứng kích hoạt và quét đầu dò; quang học hoặc hệ thống đầu dò liên tục và lập chỉ mục báo cáo.
• Chuyển động có độ chính xác cao với vòng bi ở tất cả các trục
• Tất cả các đường dẫn bằng chất liệu đá granite đảm bảo độ chính xác
• Thiết kế nhỏ gọn.Vận hành êm ái. Được tích hợp bộ điều khiển và máy tính
• Máy CMM có nhiều kích cỡ để lựa chọn cho nhu cầu đo cần thiết.

Ứng dụng:

• Máy đo 3D CMM WENZEL được ứng dụng trong sản xuất, kiểm soát chất lượng, quy trình và sản xuất.
• Sử dụng đo hàng loạt hoặc riêng lẻ; ứng dụng trong reverse engineering và chế tạo model.
• Palletized operation possible.
• Đo các vật thể hình học hoặc dạng tự do.

Tính năng, đặc điểm:

• Đường dẫn trục Y được gia công trực tiếp với 1 tấm liền, cung cấp sự ổn định lâu dài tối ưu.
• Thiết kế bao gồm các vòng bi không khí trong tất cả các trục cho khả năng vận hành êm ái.
• Giảm rung chấn thụ động
• Có thể gắn thêm giảm rung chấn bằng khí nén.
• Bảng điều khiển nhỏ gọn, hệ thống máy tính hiện đại kèm theo.
• Đường dẫn trục x, y được bảo vệ chắc chắn.
• Truyền động servo tốc độ cao với giám sát vị trí, truyền lực ma sát kết hợp.
• Bộ điều khiển đường viền ba trục thông minh
• Bù nhiệt độ bằng tay trong phiên bản Tiêu chuẩn.
• Phiên bản cao cấp và cao cấp – Chọn tự động có thể bù nhiệt độ trên tất cả các trục và chi tiết gia công.
• Lựa chọn tốc độ hai giai đoạn và điều chỉnh tốc độ (ghi đè 0-100%) trong tất cả các chế độ hoạt động, dẫn đến chuyển động nhạy cảm thông qua cần điều khiển hoặc ở chế độ CNC.

Hệ thống đầu đo thích hợp với máy đo 3D CMM WENZEL – LH 1210:

• Đầu đo PH10M / PH10T
• Đầu đo cảm ứng TP200, độ chính xác cao và phù hợp cho kim đo đến 100 mm. Có thể thay đổi kim đo thông qua công cụ thay đổi tùy chọn.
• Đầu đo TP20, kim đo có thể thay đổi.
• Đầu đo PH10M
• Đầu đo SP25M và đầu dò điểm đơn,chính xác. Tích hợp kim đo lên đến 400 mm. Mô-đun kim đo có thể thay đổi.
• Shapetracer: Đầu quét 3D để báo cáo và xử lý mây điểm.
• Đầu đo SP80, độ chính xác cao, chiều dài đầu dò lớn. Có thể thay được kim đo.
• Đầu đo PH20TM: Hệ thống đo 5 trục liên tục với Touch head chạm

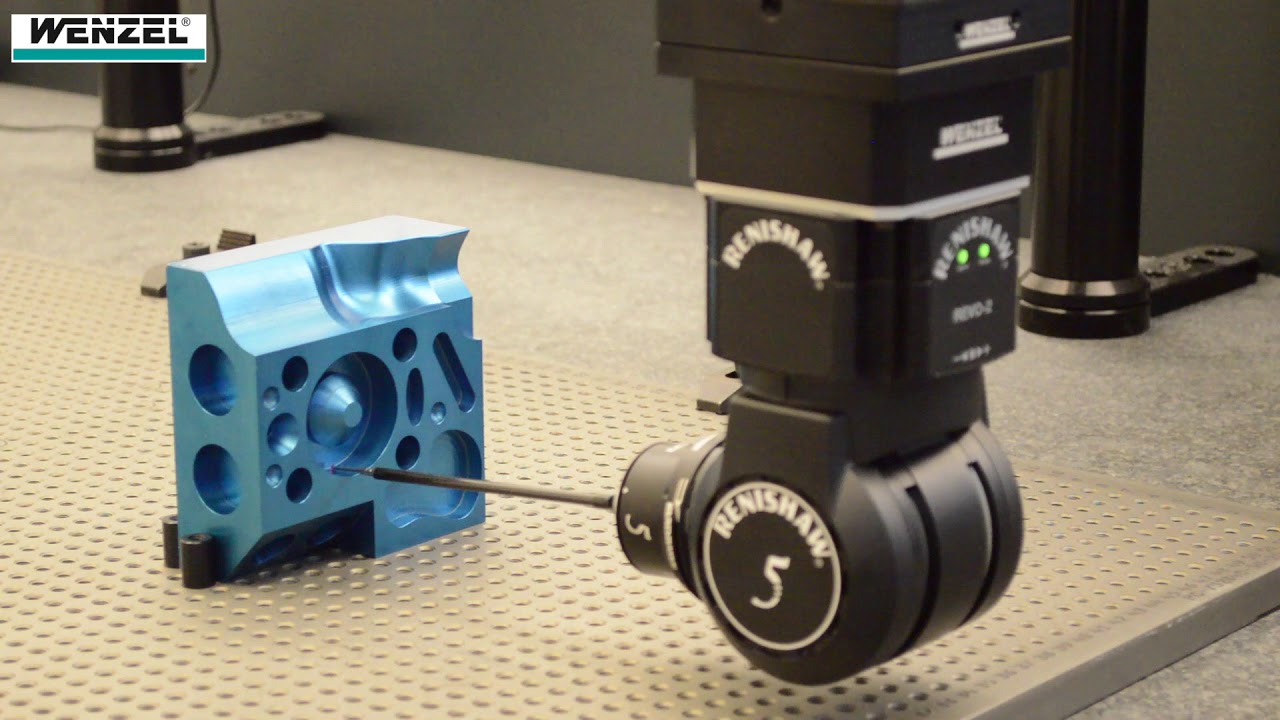

• Đầu đo REVO: Hệ thống đầu dò và đầu dò 5 trục để quét đường viền phức tạp cho chất lượng cao.

Thông số kỹ thuật:

Chia sẻ

Chia sẻ

Thông số kỹ thuật chính:

• Dải đo trục X: 800mm.
• Dải đo trục Y: 1000 mm, 1500mm hoặc 2000mm.
• Dải đo trục Z: 700mm.
• Kích thước bàn máy: 1780mm x 1040mm, 2280 x 1040mm hoặc 2780mm x 1040mm.
• Trọng lượng: 2200 kg, 3100 kg hoặc 4250 kg.
• Nguồn cấp: 1 pha AC, 1 P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA.
• Khí nén: 6-10 bar.
• Độ phân giải: 05 µm.
• Độ không đảm bảo đo (SP25/80): 1.5 µm.
• Độ chính xác (SP25/80): 1.5 µm + L/450.
• Tổng thời gian đo cho THP: 72 seconds.
• Nhiệt độ làm việc: 15-30ºC.
• Độ ẩm: 40-70%.
• Tốc độ hoạt động bằng tay điều khiển: 0-20 mm/s (Creep Mode), 0-100 mm/s (Normal).
• Tốc độ hoạt động tự động:  400 mm/s (Axial), 690 mm/s (Volumetric)

Chia sẻ

Chia sẻ

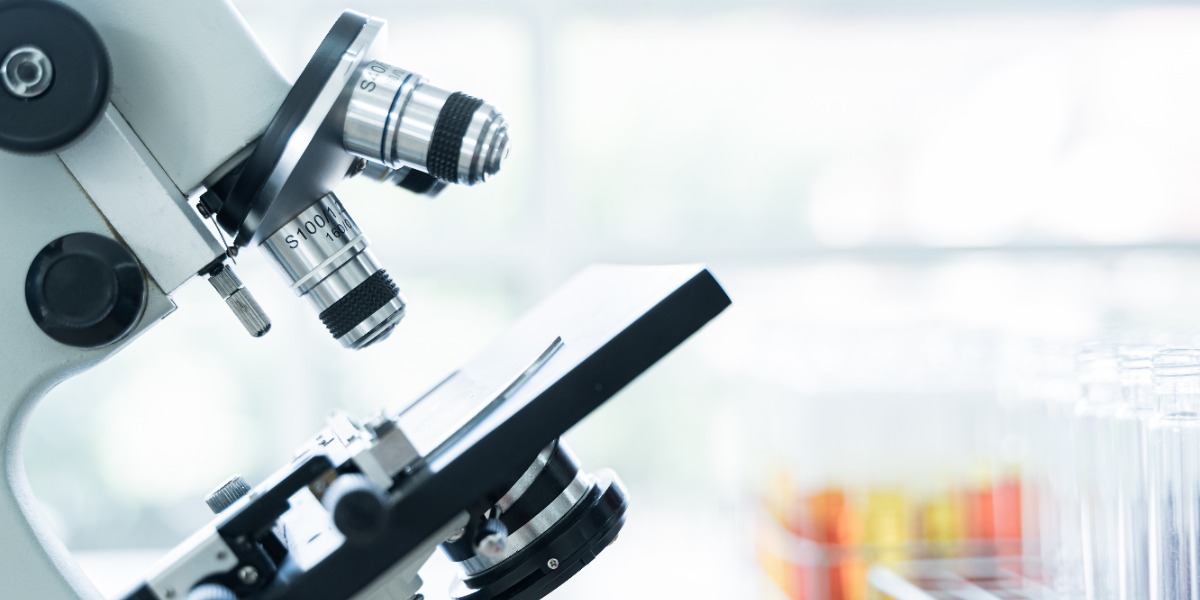

Kính hiển vi quang học Niigata XZ-45N:

• Thương hiệu dụng cụ đo đạc đến từ Nhật Bản này có tên đầy đủ là Niigata Seiki, được thành lập vào mùa thu năm 1960 với số vốn lên đến hàng triệu yên. Niigata có 6 nhà máy sản xuất ở Nhật, tất cả nhà máy đều đạt chuẩn chất lượng ISO9001. Các dụng cụ đo lường tiêu biểu của Niigata là thước vuông, thước lá, thước đo góc, bộ thước căn lá, thước lăn đường, thước thủy, bộ dưỡng đo độ dày/bán kính, thước thủy… đều có độ chính xác cao, không chỉ có doanh số bán cao ngất ngưỡng ở Nhật mà còn được người tiêu dùng trên khắp thế giới tin tưởng sử dụng.
• Kính hiển vi quang học Niigata XZ-45N là thiết bị lý tưởng dùng để Lý tưởng để kiểm tra chất bán dẫn, điện tử, và các bộ phận chính xác…

Ưu điểm sản phẩm:

• Kính hiển vi soi nổi.
• Với chiếu sáng Epi (halogen) và chiếu sáng truyền qua (huỳnh quang).

Tham số kỹ thuật:

Chia sẻ

Chia sẻ

Kính hiển vi quang học Niigata XTS2021:

• Thương hiệu dụng cụ đo đạc đến từ Nhật Bản này có tên đầy đủ là Niigata Seiki, được thành lập vào mùa thu năm 1960 với số vốn lên đến hàng triệu yên. Niigata có 6 nhà máy sản xuất ở Nhật, tất cả nhà máy đều đạt chuẩn chất lượng ISO9001. Các dụng cụ đo lường tiêu biểu của Niigata là thước vuông, thước lá, thước đo góc, bộ thước căn lá, thước lăn đường, thước thủy, bộ dưỡng đo độ dày/bán kính, thước thủy… đều có độ chính xác cao, không chỉ có doanh số bán cao ngất ngưỡng ở Nhật mà còn được người tiêu dùng trên khắp thế giới tin tưởng sử dụng.
• Kính hiển vi quang học Niigata XTS2021 là thiết bị lý tưởng dùng để Lý tưởng để kiểm tra chất bán dẫn, điện tử, và các bộ phận chính xác…

Ưu điểm sản phẩm:

• Kính hiển vi soi nổi.
• Với chiếu sáng Epi (halogen) và chiếu sáng truyền qua (huỳnh quang).
• 2 chiếc đĩa sân khấu (kính xỉa và màu đen có thể đảo ngược & tấm tương phản nhựa trắng).

Tham số kỹ thuật:

Chia sẻ

Chia sẻ

Ứng dụng sản phẩm:

DL-S3 là Ni vô chính xác cao sử dụng để đo độ thẳng, độ phẳng của máy công cụ hoặc tấm phẳng.

Ưu điểm sản phẩm:

• Dễ dàng sửa điểm chuẩn, chia giá trị đo thành hai nửa bằng thao tác một chạm.
• Với “0” cal. công tắc, 1/2 cal. công tắc điện).
• Giá trị đo có thể được xuất ra với tín hiệu RS232.
• Đế được chế tạo tùy chỉnh có thể được gắn vào các lỗ vít có ren (M5 × P0.8) trong đế của đế (đế phẳng).

Thông số kỹ thuật:

• Khoảng đo: ± 5.00mm/m ± 0.286°
• Thao tác ở nhiệt độ: 0~40°C.
• Khả năng lặp lại: Trong vòng ± 0.005mm/m ± 0.0003°C.
• Giao tiếp qua cổng RS-232C.
• Nguồn điện: 9V kiểu pin khô 1 cục, AC Adapter ngõ ra 9V.
• Pin kẽm-carbon: khoảng 10 giờ.
• Pin kiềm: khoảng. 20 giờ.
• Thân bằng hợp kim nhôm.
• Đế bằng gang.
• Kích thước toàn bộ L 172 x W 65 x H 129 (mm).
• Kích thước đế: L 150 x W 55 (mm).
• Trọng lượng: 2.2kg.

Phụ kiện tiêu chẩn:

AC Adapter ngõ ra 9V, Pin khô 9V 1 cục, hộp nhôm chống sốc, phiếu bảo hành, sách hướng dẫn, phiếu kiểm tra.

Chia sẻ

Chia sẻ

Tính năng chính:

• Một thiết bị vạn năng nhỏ gọn có khả năng đo trực tiếp và đo vi sai.
• Phạm vi đo rộng (±45°) với khả năng hiển thị các góc hoặc độ nghiêng đo được trên mà hình kỹ thuật số lớn.
• Vỏ nhôm được gia cố, bề mặt eloxide.
• Được cung cấp phần mềm CLinoSoFT cho phép hiển thị và lưu trữ các phép đo trên máy tính thông qua kết nối bằng cáp USB.
• Dải đo: ± 45°
• Khoảng: ≥ 0,02 mm/m
• Độ nghiêng: mm/m, in/10 hoặc 12 in, mm hoặc in/basis length, radian (mrad)
• Kích thước: 100 x 75 x 35 mm
