Nguồn nhiễu Keysight/Noise Sources

Trần Tiến — Mon, 23 Dec 2024 06:39:53 +0000

Nguồn nhiễu Keysight 346A 346B 346C là người bạn đồng hành lý tưởng với các giải pháp chỉ số tiếng ồn của Keysight. Vì nó là băng thông rộng (10 MHz đến 26,5 GHz tùy model), Keysight 346A loại bỏ sự cần thiết của một số nguồn ở các dải tần số khác nhau. SWR thấp của nguồn tiếng ồn giảm thiểu sự phản xạ của tín hiệu thử nghiệm, giảm độ không đảm bảo của phép đo. Nguồn nhiễu Keysight 346A, 346B,346C có Sự thay đổi rất nhỏ trong hệ số phản xạ (<0,01) từ BẬT sang TẮT được thiết kế đặc biệt để mô tả chính xác đặc tính của các thiết bị nhạy cảm với trở kháng đầu vào (như GaAsFET và nhiều bộ khuếch đại UHF).

Thông số nguồn nhiễu Keysight 346A, 346B, 346C :

Keysight 346A :

Dải tần: 10 MHz đến 18 GHz
VSWR: < 1,3:1
Đầu nối: Độ lệch đầu vào BNC (f) / 3,5 mm (m)
SWR thấp để giảm độ không đảm bảo của phép đo tiếng ồn
Các giá trị ENR được hiệu chỉnh riêng ở các tần số cụ thể

Keysight 346B :

Keysight 346C :

Dải tần: 10 MHz đến 26,5 GHz
VSWR: < 1,35:1
Đầu nối: Độ lệch đầu vào BNC (f) / 3,5 mm (m)
SWR thấp để giảm mức độ không đảm bảo của phép đo tiếng ồn
Giá trị ENR được hiệu chỉnh riêng theo các tần số cụ thể

Hỗ trợ của Nguồn nhiễu

Noise Source Support
*Y-Factor Instruments*	SNS Series	346 Series	347 Series	USB Smart Noise Source
CXA	X	X	X	X
EXA	X	X	X	X
MXA	X	X	X	X
PXA	X	X	X	X
UXA	X	X	X	X
NFA	X	X	X	X
M9391A PXIe Vector Signal Analyzers	–	X	X	X
M9393A PXIe Performance Vector Signal Analyzers	–	X	X	X
M9421A/M9410A/M9411A/M9415A VXT PXIe Vector Transceivers	–	X	X	X
FieldFox Handheld Analyzers	–	X	–	X
*Cold Source Instruments*
PNA Vector Network Analyzers	–	X	–	X
PXIe Vector Network Analyzers	–	X	–	X

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, NSI-MI, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.

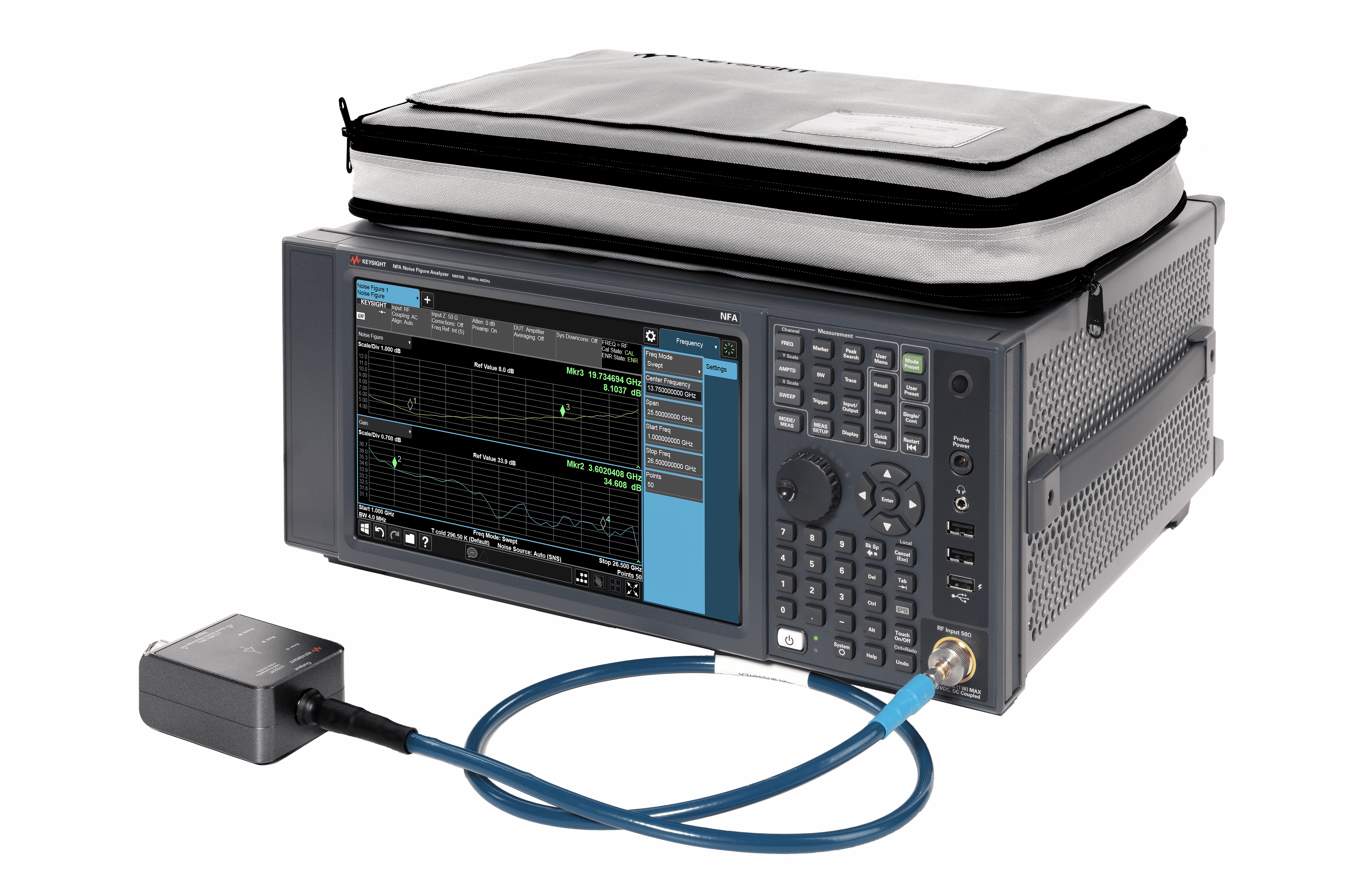

Máy phân tích hệ số nhiễu NFA Series/ Keysight Noise Figure Analyzers

Trần Tiến — Tue, 10 Dec 2024 04:31:40 +0000

Máy phân tích hệ số nhiễu là giải pháp chuyên dụng để thực hiện phép đo hệ số nhiễu nhanh chóng, chính xác và có độ lặp cao. Máy phân tích hệ số nhiễu, ở dạng cơ bản nhất, bao gồm một máy thu có bộ dò công suất chính xác và một mạch để cấp nguồn cho nguồn nhiễu.

Máy phân tích hệ số nhiễu Keysight NFA Series hiệu suất cao có băng thông thay đổi để tạo điều kiện đo các thiết bị băng tần hẹp, cũng như các hệ thống đo lường dựa trên máy phân tích phổ. Các tính năng nổi bật gồm giao diện sử dụng đơn giản, màn hình màu, ổ lưu trữ dữ liệu, dải tần tùy chọn và có chế độ kiểm tra pass/fail. Các dòng máy NFA đã hỗ trợ đo lường lên tới 40GHz chỉ với 1 thiết bị.

Tính năng nổi bật của Máy phân tích hệ số nhiễu NFA Series

Thiết lập đo lường hệ số nhiễu dễ dàng
Dòng máy phân tích hệ số nhiễu NFA hiện nay giúp bạn không còn phải đau đầu với các thiết lập đo lường phức tạp, nhờ các menu đơn giản nhưng hữu ích. Nút trợ giúp tích hợp cung cấp chức năng chính và lệnh lập trình từ xa, giúp bạn không cần mang theo sách hướng dẫn khi thiết lập phép đo.

Độ không chắc chắn của thiết bị đo hệ số nhiễu thấp
Khi thực hiện phép đo hệ số nhiễu, một thông số chính cần lưu ý là độ không chắc chắn của phép đo. NFA có độ không chắc chắn của thiết bị đo thấp để hỗ trợ đo lường chính xác và có thể lặp lại các thành phần của nhà sản xuất.

Tăng thông lượng đo lường
Trong môi trường sản xuất, tốc độ đo nhanh và khả năng lặp lại là rất quan trọng. Dòng máy phân tích hệ số nhiễu NFA hiện nay bao gồm nhiều tính năng có thể giảm thời gian đo lường và tăng thông lượng, chẳng hạn như danh sách tần suất và chức năng trung bình quét.

Các dòng Máy phân tích hệ số nhiễu

Các dòng máy	N8973B	N8974B	N8975B	N8976B
	Máy phân tích hệ số nhiễu N8973B, cảm ứng đa điểm, 10MHz tới 3.6GHz	Máy phân tích hệ số nhiễu N8974B, cảm ứng đa điểm, 10MHz tới 7GHz	Máy phân tích hệ số nhiễu N8975B, cảm ứng đa điểm, 10MHz tới 26.5GHz	Máy phân tích hệ số nhiễu N8976B, cảm ứng đa điểm, 10MHz tới 40GHz
Độ lợi bất định	±0.15 dB	±0.15 dB	±0.15 dB	±0.15 dB
Hệ số nhiễu bất định	±0.02 dB khi sử dụng nguồn nhiễu ENR 4-6 dB	±0.02 dB khi sử dụng nguồn nhiễu ENR 4-6 dB	±0.02 dB khi sử dụng nguồn nhiễu ENR 4-6 dB	±0.02 dB khi sử dụng nguồn nhiễu ENR 4-6 dB
Dải tần nhỏ nhất	10 MHz	10 MHz	10 MHz	10 MHz
Dải tần lớn nhất	3.6 GHz	7 GHz	26.5 GHz	40 GHz
Tốc độ đo	18.3 ms/lần đo	18.3 ms/lần đo	18.3 ms/lần đo	18.3 ms/lần đo
Băng thông	1 Hz to 8 MHz	1 Hz to 8 MHz	1 Hz to 8 MHz	1 Hz to 8 MHz
Kết nối	Chế độ Spectrum Analyzer và IQ Analyzer (Cơ bản) Các tùy chọn tiêu chuẩn tích hợp bao gồm P03, PFR, FSA, NFE và B25 Đầu nối đầu vào loại N (f) Khả năng tương thích nguồn nhiễu của dòng SNS Bộ tiền khuếch đại USB ngoài U7227A 10 MHz đến 4 GHz đi kèm	Bao gồm các chế độ Spectrum Analyzer và IQ Analyzer (Cơ bản) Các tùy chọn tiêu chuẩn tích hợp bao gồm P07, PFR, FSA, NFE và B25 Đầu nối đầu vào loại N (f) Khả năng tương thích nguồn nhiễu của dòng SNS Bộ tiền khuếch đại USB ngoài U7227C 100 MHz đến 26,5 GHz đi kèm	Bao gồm các chế độ Spectrum Analyzer và IQ Analyzer (Cơ bản) Các tùy chọn tiêu chuẩn tích hợp bao gồm P26, PFR, FSA, NFE và B25 Đầu nối đầu vào loại N (f) Khả năng tương thích nguồn nhiễu của dòng SNS Bộ tiền khuếch đại USB ngoài U7227C 100 MHz đến 26,5 GHz đi kèm	Bao gồm các chế độ Spectrum Analyzer và IQ Analyzer (Cơ bản) Tùy chọn tiêu chuẩn tích hợp bao gồm P44, PFR, FSA, NFE và B25 Đầu nối đầu vào 2,4 mm (m) Khả năng tương thích nguồn nhiễu của dòng SNS Bộ tiền khuếch đại USB ngoài U7227F 2 GHz đến 50 GHz và nguồn nhiễu 346CK40 1 GHz đến 40 GHz đi kèm
