Điểm nổi bật của Máy tạo dạng sóng/Máy phát chức năng Keysight EDU33210 Series

Máy phát dạng sóng tùy ý/chức năng Keysight EDU33210 Series nằm trong danh mục Keysight Smart Bench Essentials (SBE) Series gồm bốn thiết bị độc đáo tận dụng một giao diện đồ họa mạnh mẽ để kết nối, kiểm soát và thu thập dữ liệu đo lường. Nhận tất cả các chức năng và dạng sóng tiêu chuẩn với máy phát hàm có độ méo thấp nhất và ổn định nhất trong cùng loại. Thiết bị cung cấp các tính năng sau:

• Phần mềm Keysight PathWave BenchVue cho phép điều khiển thiết bị từ xa
• Giao diện đầu vào/đầu ra USB và LAN để kết nối từ xa
• Dạng sóng sin và vuông 20 MHz dốc, tam giác, nhiễu, tạo xung với cạnh thay đổi và dạng sóng DC
• Sáu loại điều chế tích hợp và 17 dạng sóng phổ biến để mô phỏng các ứng dụng thông thường để thử nghiệm
• Màn hình màu 7 inch để thiết lập tham số đồng thời, xem tín hiệu và chỉnh sửa
• Khả năng tạo dạng sóng tùy ý 16 bit với bộ nhớ lên đến 8 triệu mẫu trên mỗi kênh

Thông số chính của Máy tạo dạng sóng/Máy phát chức năng Keysight EDU33210 Series

• Băng thông tối đa: 20 MHz
• Độ dài dạng sóng tùy ý tối đa: 1 MSa/giây
• Tốc độ lấy mẫu tối đa: 250 MSa/giây
• Độ méo hài tổng thể: < 0,075% (Điển hình)
• Dải tần số: 1 µHz đến 20 MHz, độ phân giải 1 µHz

Các dòng máy Máy tạo dạng sóng/Máy phát chức năng Keysight EDU33210 Series: Keysight EDU33211A (20 MHz, 1 Kênh), Keysight EDU33212A (20 MHz, 2 Kênh)

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.

Chia sẻ

Chia sẻ

Điểm nổi bật của Bộ thu thập dữ liệu để bàn Keysight DAQ970A / DAQ973A

• Thiết bị có 3 khe cắm với USB và LAN
• 6 DMM bên trong một nửa chữ số (22-bit) có thể quét lên đến 450 kênh mỗi giây với mô đun kép ghép kênh
• Có 9 mô-đun plug-in chuyển đổi và điều khiển để lựa chọn
• Tốc độ lấy mẫu 24-bit 800 kSa / s với mô-đun số hóa 4 kênh
• Bộ điều hòa tín hiệu thích hợp để đo nhiệt điện, RTD và điện trở nhiệt, điện áp và dòng điện AC / DC; điện trở, tần số / chu kỳ, kiểm tra diode và điện dung
• Lưu trữ 1000k kết quả lượt đọc khi kết thúc hoạt động.
• Giới hạn cảnh báo Hi / LO trên mỗi kênh cùng với 4 đầu ra cảnh báo TTL
• Khả năng đo dải dòng điện rất thấp (1 μA DC và 100 μA AC) và dải điện trở cao hơn (1000 MΩ)
• Tính năng tự động hiệu chuẩn mới giúp bù đắp cho các sai lệch bên trong do thay đổi thời gian và nhiệt độ
• Bộ ghép kênh DAQM900A với tốc độ quét lên đến 450 kênh / giây
• Mô-đun số hóa 24 bit DAQM909A cung cấp 4 kênh, lấy mẫu đồng thời, đầu vào khác biệt và tốc độ lấy mẫu lên đến 800 kSa/s

Thông số chính của Bộ thu thập dữ liệu để bàn Keysight DAQ970A / DAQ973A

• Tốc độ quét tối đa
  450 kênh/giây
• Tốc độ lấy mẫu tối đa
  800 kSa/giây
• Ampe tối đa
  1 A
• Vôn tối đa
  300 V

Bộ thu thập dữ liệu để bàn Keysight DAQ970A

• Máy chủ lớn 3 khe cắm với USB và LAN
• 6 DMM bên trong 1/2 chữ số (22 bit), quét tới 450 kênh mỗi giây với mô-đun ghép kênh trạng thái rắn mới
• 9 mô-đun cắm thêm điều khiển và chuyển mạch để lựa chọn
• Tốc độ lấy mẫu 24 bit là 800 kSa/giây với mô-đun số hóa 4 kênh DAQM909A mới
• Bộ điều chỉnh tín hiệu tích hợp đo nhiệt điện trở, RTD và nhiệt điện trở, vôn và dòng điện AC/DC; điện trở, tần số/chu kỳ, thử nghiệm diode và điện dung
• 100k lần đọc bộ nhớ không bay hơi lưu trữ dữ liệu khi mất nguồn
• Giới hạn cảnh báo Hi/LO trên mỗi kênh, cộng với 4 đầu ra cảnh báo TTL
• DMM nội bộ 6½ chữ số tiên tiến với độ chính xác được cải thiện và tốc độ đo nhanh hơn
• Khả năng đo phạm vi dòng điện rất thấp (1 μA DC và 100 μA AC) và phạm vi điện trở cao hơn (1000 MΩ)
• Hiệu chuẩn tự động mới bù cho các sai lệch bên trong do thay đổi thời gian và nhiệt độ
• Tương thích với 3497XA, lập trình và cấu hình
• Tất cả các mô-đun đã được cập nhật để có tốc độ chuyển mạch và độ chính xác được cải thiện
• Bộ ghép kênh trạng thái rắn DAQM900A MỚI với tốc độ quét lên tới 450 kênh/giây
• Mô-đun số hóa 24 bit DAQM909A MỚI cung cấp 4 kênh, lấy mẫu đồng thời, đầu vào vi sai và tốc độ lấy mẫu lên tới 800 kSa/giây

Bộ thu thập dữ liệu để bàn DAQ973A

• Máy chủ chính 3 khe cắm với giao diện USB, LAN và GPIB
• 6 DMM nội bộ 1/2 chữ số (22 bit), quét tới 450 kênh mỗi giây với mô-đun ghép kênh trạng thái rắn mới
• 9 mô-đun cắm thêm điều khiển và chuyển mạch để lựa chọn
• Tốc độ lấy mẫu 24 bit là 800 kSa/giây với mô-đun số hóa 4 kênh DAQM909A mới
• Bộ điều chỉnh tín hiệu tích hợp đo cặp nhiệt điện, RTD và nhiệt điện trở, vôn và dòng điện AC/DC; điện trở, tần số/chu kỳ, thử nghiệm diode và điện dung
• 100k lần đọc bộ nhớ không bay hơi lưu trữ dữ liệu khi mất nguồn
• Giới hạn cảnh báo Hi/LO trên mỗi kênh, cộng với 4 đầu ra cảnh báo TTL
• DMM nội bộ 6½ chữ số tiên tiến với độ chính xác được cải thiện và tốc độ đo nhanh hơn
• Khả năng đo phạm vi dòng điện rất thấp (1 μA DC và 100 μA AC) và phạm vi điện trở cao hơn (1000 MΩ)
• Hiệu chuẩn tự động mới bù cho các sai lệch bên trong do thay đổi thời gian và nhiệt độ
• Tất cả các mô-đun đã được cập nhật để có tốc độ chuyển mạch và độ chính xác được cải thiện
• Mô-đun số hóa 24 bit DAQM909A MỚI cung cấp 4 kênh, lấy mẫu đồng thời, đầu vào vi sai và tốc độ lấy mẫu lên tới 800 kSa/giây.

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.

Chia sẻ

Chia sẻ

Khung gầm Keysight AXIe

Với hệ số dạng AXIe, Keysight có nhiều lựa chọn cho khung gầm và bộ điều khiển để đáp ứng các yêu cầu của hầu hết các ứng dụng.

Khung gầm AXIe 2 khe cắm M9502A: Khung gầm mới này được thiết kế dành cho các ứng dụng có thể vận chuyển. Nó cũng có thể được gắn trên giá đỡ chỉ chiếm 2U không gian.

Khung gầm AXIe 5 khe cắm M9505A: Hãy chọn khung gầm này khi bạn cần nhiều dung lượng hơn cho các mô-đun AXIe. Khung gầm này có thể được sử dụng trên băng ghế hoặc trong giá đỡ, chỉ chiếm 4U không gian giá đỡ.

Giải pháp Bộ điều khiển nhúng và Cáp I/O của Keysight

Keysight cung cấp cả tính linh hoạt và hiệu suất trong khi cho bạn lựa chọn giữa các tùy chọn bộ điều khiển. Chọn bộ điều khiển nhúng khi bạn cần giải pháp nhỏ gọn hoặc muốn kết nối trực tiếp với backplane AXIe. Chọn giao diện cáp x8 PCIe để kết nối phần cứng máy tính mới nhất với khung máy. Nếu cần kết nối với máy tính xách tay, hãy chọn giao diện ExpressCard.

Các dòng máy Khung gầm và bộ điều khiển AXIe

M9502A AXIe 2-Slot Chassis

Ứng dụng
Ứng dụng có thể vận chuyển (cũng có thể gắn trên giá đỡ)
Chức năng
2 khe cắm cho mô-đun dụng cụ AXIe
Mô-đun hệ thống AXIe nhúng
Công suất cao, làm mát 200W cho mỗi khe cắm
Đặc điểm hiệu suất
– Kết nối Gigabit LAN đến từng khe cắm mô-đun
– Giao diện Gen 2 PCIe x8 đến bộ điều khiển hệ thống cung cấp tốc độ dữ liệu lên đến 4 GB/giây từ bộ điều khiển bên ngoài
– Gen 2 PCIe x4 liên kết đến từng khe cắm mô-đun (tốc độ dữ liệu tối đa 2 GB/giây)

M9537A AXIe High Performance Embedded Controller,  8 GB

• Mô-đun bộ điều khiển AXIe khe cắm đơn
• Bộ xử lý lõi tứ Intel i7-6820EQ 2,8 GHz với Công nghệ siêu phân luồng
• Ổ đĩa thể rắn 240 GB có thể tháo rời ở mặt trước và bộ nhớ RAM DDR4 8 GB tiêu chuẩn với tùy chọn 16 GB
• x16, liên kết PCIe Gen 3 với mặt sau AXIe cung cấp băng thông dữ liệu tối đa lên đến 16 GB/giây từ CPU đến mặt sau AXIe (băng thông dữ liệu thực tế phụ thuộc vào khả năng của khung máy)
• Kết nối bảng điều khiển phía trước: bốn USB 3.0, hai USB 2.0, hai LAN (10/100/1000), ba DisplayPort 1.2 hỗ trợ 4K và đầu nối GP-IB, x8, Gen 3 PCIe IPASS trên bảng điều khiển phía trước để điều khiển khung máy AXIe thứ hai hoặc kết nối với bộ lưu trữ RAID
• Hệ điều hành Windows 10 64 bit

M9506A AXIe High-Performance 5-Slot Chassis

Ứng dụng
Hàng không vũ trụ và Quốc phòng
Truyền thông
– Kiểm tra điện tử
– Vật lý năng lượng cao
Chức năng
– 5 khe cắm cho mô-đun dụng cụ AXIe
– Mô-đun hệ thống AXIe nhúng
– Công suất cao, làm mát lên đến 300W cho mỗi khe cắm
– Đồng bộ hóa GPS và đóng dấu thời gian tùy chọn
– Bộ điều khiển mặt sau tích hợp tùy chọn cho máy số hóa (M9506A-BC1), cho phép chức năng SCPI an toàn qua mạng LAN
Đặc điểm hiệu suất
– Giao diện PCIe Gen 3 có thể định cấu hình, hai cổng để kết nối khung máy với bộ điều khiển bên ngoài và/hoặc kết nối nhiều khung máy (tốc độ dữ liệu lên đến 16 GB/giây tùy thuộc vào cấu hình)

– Gen 3 PCIe x16 liên kết đến từng khe cắm mô-đun (tốc độ dữ liệu tối đa 16 GB/giây)
– Giao diện ThunderboltTM 3 cung cấp kết nối thay thế cho máy tính xách tay hoặc máy tính để bàn được trang bị Thunderbolt.

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.

Chia sẻ

Chia sẻ

Điểm nổi bật của Cảm biến công suất đỉnh và trung bình Keysight E9320

• Hoạt động với máy đo công suất dòng EPM-P và dòng P
• Băng thông video (điều chế) 300 kHz, 1,5 MHz và 5 MHz
• Cung cấp phép đo công suất cực đại và trung bình
• Các yếu tố hiệu chuẩn được lưu trữ trong EEPROM
• Tốc độ đo nhanh qua GPIB (lên đến 1.000 lần đọc mỗi giây)
• Hai dải tần số: 50 MHz đến 6 GHz và 50 MHz đến 18 GHz
• Cảm biến dải động rộng

Các dòng máy Cảm biến công suất đỉnh và trung bình Keysight E9320

Cảm biến công suất đỉnh và trung bình E9322A, 50 MHz – 6 GHz, Băng thông 1.5MHz

• Băng thông video 1,5 MHz, lý tưởng cho các ứng dụng Bluetooth® và cdmaOne
• Tốc độ đo nhanh, lên đến 1000 phép đo đã hiệu chỉnh mỗi giây, thông qua GPIB
• Dải động rộng
• Các yếu tố hiệu chuẩn, độ tuyến tính, nhiệt độ và hiệu chỉnh băng thông được lưu trữ trong EEPROM
• Đầu nối loại N chính xác theo tiêu chuẩn
• Hoạt động với đồng hồ đo công suất EPM-P (E4416A/ 17A) và P-Series (N1911A/ 12A)

Cảm biến công suất đỉnh và trung bình E9321A, 50 MHz – 6 GHz, Băng thông 300kHz

• Băng thông video 300 kHz, lý tưởng cho các ứng dụng GSM, EDGE và NADC
• Tốc độ đo nhanh, lên đến 1000 phép đo đã hiệu chỉnh mỗi giây, thông qua GPIB
• Dải động rộng
• Các yếu tố hiệu chuẩn, độ tuyến tính, nhiệt độ và hiệu chỉnh băng thông được lưu trữ trong EEPROM
• Đầu nối loại N chính xác theo tiêu chuẩn
• Hoạt động với đồng hồ đo công suất EPM-P (E4416A/17A) và P-Series (N1911A/12A)

Cảm biến công suất đỉnh và trung bình E9325A, 50 MHz – 18 GHz, Băng thông 300kHz

• Băng thông video 300 kHz, lý tưởng cho các ứng dụng GSM, EDGE và NADC
• Tốc độ đo nhanh, lên đến 1000 phép đo đã hiệu chỉnh mỗi giây, thông qua GPIB
• Dải động rộng
• Các yếu tố hiệu chuẩn, độ tuyến tính, nhiệt độ và hiệu chỉnh băng thông được lưu trữ trong EEPROM
• Đầu nối loại N chính xác theo tiêu chuẩn
• Hoạt động với đồng hồ đo công suất EPM-P (E4416A/ 17A) và P-Series (N1911A/ 12A)

Cảm biến công suất đỉnh và trung bình E9326A, 50 MHz – 18 GHz, Băng thông 1.5MHz

• Băng thông video 1,5 MHz, lý tưởng cho các ứng dụng Bluetooth® và cdmaOne
• Tốc độ đo nhanh, lên đến 1000 phép đo đã hiệu chỉnh mỗi giây, thông qua GPIB
• Dải động rộng
• Các yếu tố hiệu chuẩn, độ tuyến tính, nhiệt độ và hiệu chỉnh băng thông được lưu trữ trong EEPROM
• Đầu nối loại N chính xác theo tiêu chuẩn
• Hoạt động với đồng hồ đo công suất EPM-P (E4416A/ 17A) và P-Series (N1911A/ 12A)

Cảm biến công suất đỉnh và trung bình E9323A, 50 MHz – 6 GHz, Băng thông 5MHz

• Băng thông video 5 MHz, lý tưởng cho các ứng dụng W-CDMA và cdma2000
• Tốc độ đo nhanh, lên đến 1000 phép đo đã hiệu chỉnh mỗi giây, thông qua GPIB
• Dải động rộng
• Các yếu tố hiệu chuẩn, độ tuyến tính, nhiệt độ và hiệu chỉnh băng thông được lưu trữ trong EEPROM
• Đầu nối loại N chính xác theo tiêu chuẩn
• Hoạt động với đồng hồ đo công suất EPM-P (E4416A/ 17A) và P-Series (N1911A/ 12A)

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.

Chia sẻ

Chia sẻ

Bộ nguồn DC dải tự động E36200 series bao gồm hai nguồn điện đầu ra đơn 200 W và hai nguồn điện đầu ra kép 400 W. Công nghệ autoranging cung cấp dòng điện cao nhất có sẵn ở tất cả các điện áp đầu ra. Các thiết bị điện có tới 40 A (E36233A) hoặc điện áp lên đến 120 V (E36234A) sử dụng tự động song song hoặc tự động loạt để kết nối nội bộ hai đầu ra thành một đầu ra duy nhất với công suất gấp đôi. Một nguồn cung cấp đầu ra duy nhất có thể cung cấp năng lượng cho các thiết bị cần tới 200 W. Một nguồn cung cấp đầu ra kép cung cấp hai kênh 200 W độc lập có thể được kết hợp thành một kênh 400 W duy nhất.

Điểm nổi bật của Nguồn DC dải tự động Keysight E36200 Series

• Sử dụng nguồn điện tự động tạo ra nhiều dòng điện hơn ở mọi mức điện áp.
• Có đầu ra song song tự động để có dòng điện cao hơn lên đến 40 A.
• Áp dụng đầu ra kết hợp nối tiếp tự động để có điện áp cao hơn lên đến 120 V.
• Kiểm soát dòng điện khởi động với tốc độ thay đổi.
• Có được khả năng bảo vệ thiết bị bằng cách sử dụng quá áp, quá dòng và quá nhiệt để bảo vệ thiết bị.
• Được hưởng lợi từ < 350 µVrms cho đầu ra gợn sóng và tiếng ồn thấp.
• Cải thiện khả năng điều chỉnh tải với cảm biến bốn dây.
• Đo công suất theo thời gian bằng bộ ghi dữ liệu tích hợp.
• Đơn giản hóa kết nối USB, LAN (Lõi LXI) và GPIB tùy chọn.

Nguồn DC E36231A 200W Autoranging Power Supply, 30V, 20A

Định mức đầu ra

• Output 1: 0 to 30 V, 0 to 20 A

Độ chính xác (% of output + offset)

• Điện áp: 0.03% + 4 mV
• Dòng điện: 0.1% + 6 mA

Nhiễu và độ ồn (20 Hz to 20 MHz)

• Điện áp ở chế độ thường: <350 µVrms / 4.5 mV p-p
• Dòng điện ở chế độ thường: <1 mA rms

Độ chính lặp lại: ±(% of output + offset)

• Điện áp: 0.03% + 4 mV
• Dòng điện: 0.1% + 6 mA
• Dòng điện tầm thấp, <100 mA: 0.25% + 160 uA

Nguồn DC Keysight E36232A 200W Autoranging Power Supply, 60V, 10A

Định mức đầu ra – 200 W

• Output 1: 0 to 60 V, 0 to 10 A

Độ chính xác (% of output + offset)

• Điện áp: 0.03% + 8 mV
• Dòng điện: 0.1% + 3 mA

Nhiễu và độ ồn (20 Hz to 20 MHz)

• Điện áp ở chế độ thường: <350 µVrms / 3.5 mV p-p
• Dòng điện ở chế độ thường: <1 mA rms

Độ chính lặp lại: ±(% of output + offset)

• Điện áp: 0.03% + 8 mV
• Dòng điện: 0.1% + 3 mA
• Dòng điện tầm thấp, <50 mA: 0.25% + 80 uA

Nguồn DC Keysight E36233A 400W Autoranging Dual Output Power Supply, 30V, 20A

Định mức đầu ra – 400 W

• Output 1: 200 W, 0 to 30 V, 0 to 20 A
• Output 2: 200 W, 0 to 30 V, 0 to 20 A

Độ chính xác (% of output + offset)

• Điện áp: 0.03% + 4 mV
• Dòng điện: 0.1% + 6 mA

Nhiễu và độ ồn (20 Hz to 20 MHz)

• Điện áp ở chế độ thường: <350 µVrms / 4.5 mV p-p
• Dòng điện ở chế độ thường: <1 mA rms

Độ chính lặp lại: ±(% of output + offset)

• Điện áp: 0.03% + 4 mV
• Dòng điện: 0.1% + 6 mA
• Dòng điện tầm thấp, 100 mA: 0.25% + 160 uA

Nguồn DC Keysight E36233A 400W Autoranging Dual Output Power Supply, 30V, 20A

Định mức đầu ra– 400 W

• Output 1: 200 W, 0 to 30 V, 0 to 20 A
• Output 2: 200 W, 0 to 30 V, 0 to 20 A

Độ chính xác (% of output + offset)

• Điện áp: 0.03% + 4 mV
• Dòng điện: 0.1% + 6 mA

Nhiễu và độ ồn (20 Hz to 20 MHz)

• Điện áp ở chế độ thường: <350 µVrms / 4.5 mV p-p
• Dòng điện ở chế độ thường: <1 mA rms

Độ chính lặp lại: ±(% of output + offset)

• Điện áp: 0.03% + 4 mV
• Dòng điện: 0.1% + 6 mA
• Dòng điện tầm thấp, 100 mA: 0.25% + 160 uA

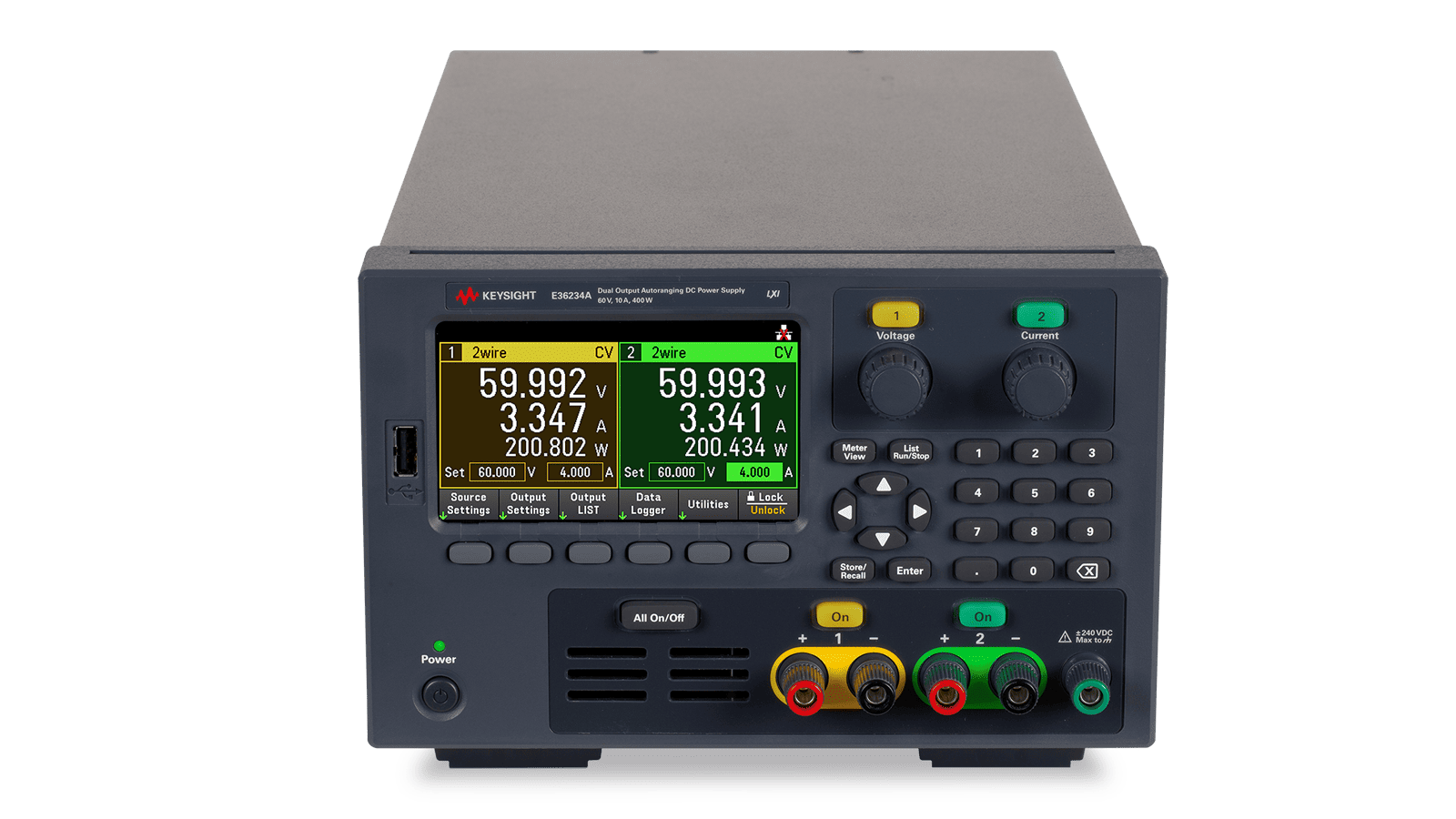

Nguồn DC Keysight E36234A 400W Autoranging Dual Output Power Supply, 60V, 10A

Định mức đầu ra– 400 W

• Output 1: 200W, 0 to 60 V, 0 to 10 A
• Output 2: 200W, 0 to 60 V, 0 to 10 A

Độ chính xác (% of output + offset)

• Điện áp: 0.03% + 8 mV
• Dòng điện: 0.1% + 3 mA

Nhiễu và độ ồn (20 Hz to 20 MHz)

• Điện áp ở chế độ thường: <350 µVrms / 4.5 mV p-p
• Dòng điện ở chế độ thường: <1 mA rms

Độ chính lặp lại: ±(% of output + offset)

• Điện áp: 0.03% + 8 mV
• Dòng điện: 0.1% + 3 mA
• Dòng điện tầm thấp, 100 mA: 0.25% + 80 uA

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, NSI-MI, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.

Chia sẻ

Chia sẻ

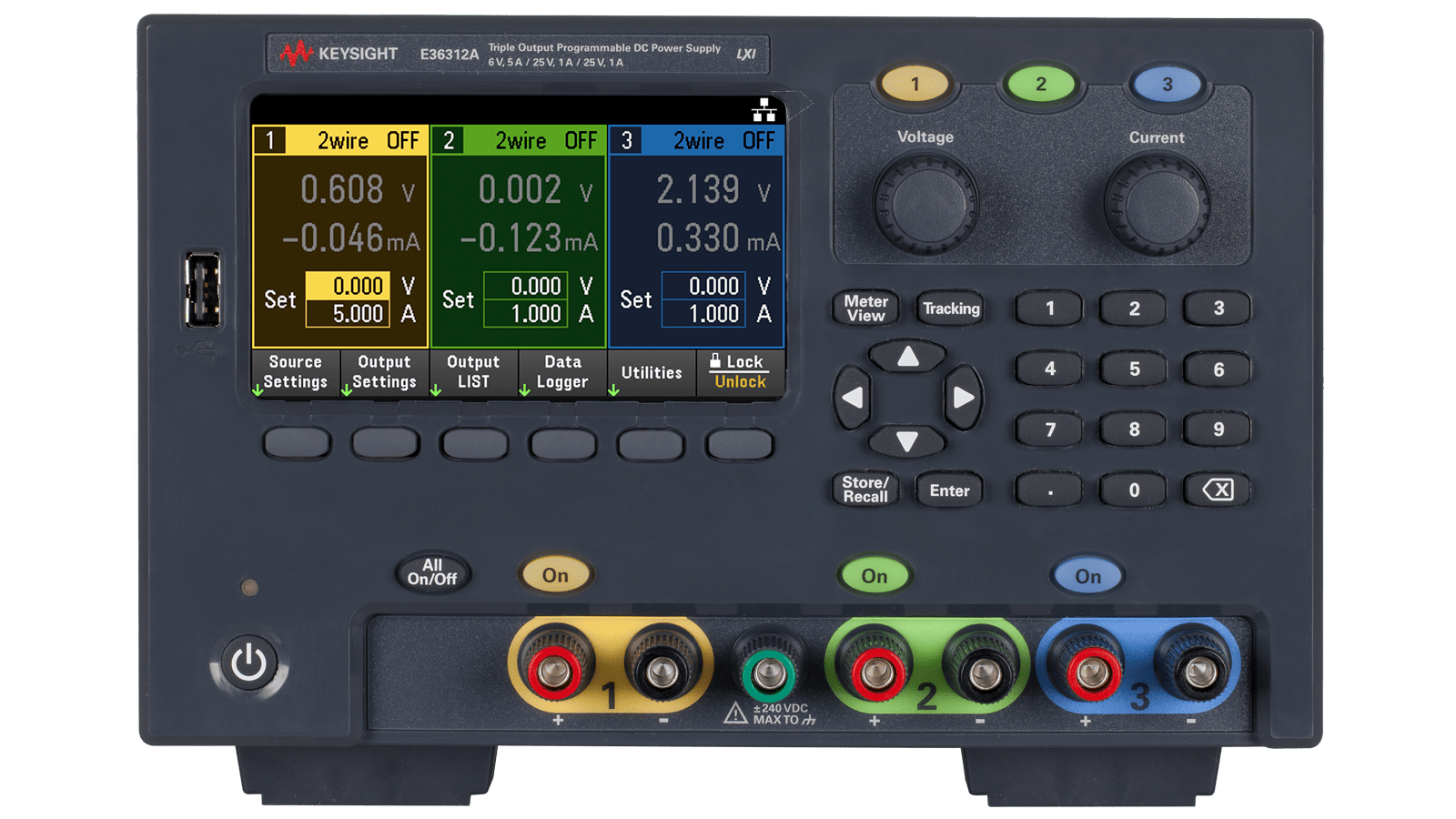

Điểm nổi bật của Máy cấp nguồn DC 3 ngõ ra E36300 Series (Keysight E36311A, E36312A, E36313A)

• Là nguồn điện để bàn phổ biến nhất của Keysight
• Độ ồn đầu ra thấp — gợn sóng và tiếng ồn < 350 µVrms
• Lập trình chính xác và độ chính xác đọc lại < 0,04%
• Độ ổn định tuyệt vời với quy định về đường dây và tải ở mức 0,01%
• Cả ba đầu ra đều được cách ly và thiết lập độc lập
• Cảm biến 4 dây để cải thiện độ chính xác của phép đo
• Bảo vệ thiết bị quá áp và quá dòng
• Kết nối: USB, LAN (Lõi LXI), GPIB (tùy chọn)

Thông số chính của Máy cấp nguồn DC 3 ngõ ra E36300 Series (Keysight E36311A, E36312A, E36313A)

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, NSI-MI, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.

Chia sẻ

Chia sẻ

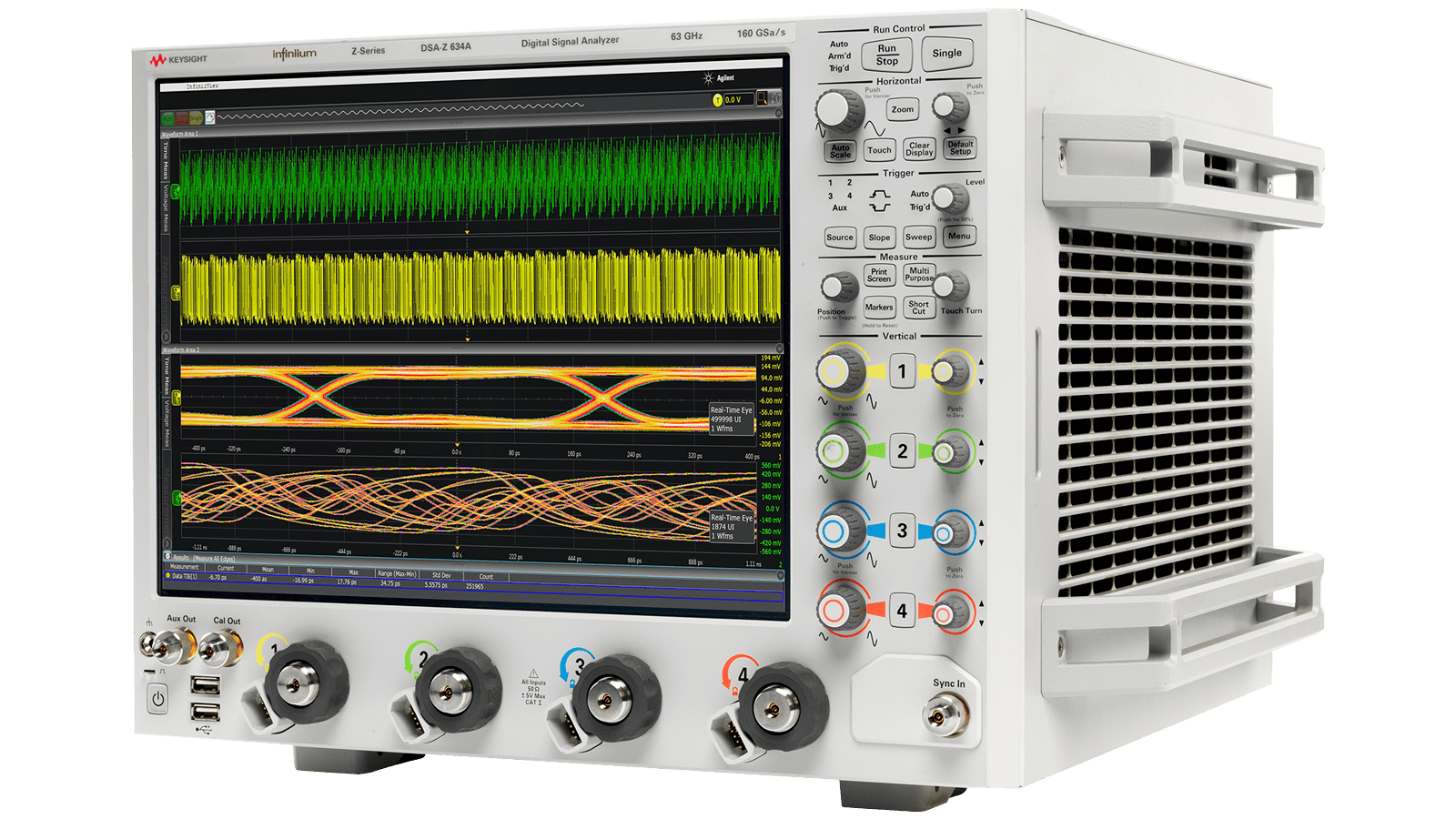

Điểm nổi bật của Máy hiện sóng Keysight Dòng Infiniium Z

• Hai kênh có băng thông lên đến 63 GHz trong một khung máy hiện sóng, được tối ưu hóa cho các phép đo vi sai
• Độ phân giải thời gian cao hơn với tốc độ lấy mẫu 160 GSa/giây nhanh và nhạy
• Bộ nhớ sâu (lên đến 2 Gpts cho mỗi kênh) để thu được nhiều tín hiệu hơn
• Sàn đo nhiễu và độ rung thấp
• Cái nhìn sâu sắc về các miền kỹ thuật số và RF với phần mềm ứng dụng cụ thể toàn diện nhất
• Hệ thống thăm dò lên đến 30 GHz với các tùy chọn linh hoạt để truy cập tín hiệu đang thử nghiệm

Thông số chính của Máy hiện sóng Keysight Dòng Infiniium Z

• Băng thông: Lên đến 63 GHz
• Kênh: 2 và 4 analog
• Độ sâu bộ nhớ tối đa: 2 Gpts
• Tốc độ lấy mẫu: 80 – 160 GSa/giây
• Bit ADC: 8 bit

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, NSI-MI, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.

Chia sẻ

Chia sẻ

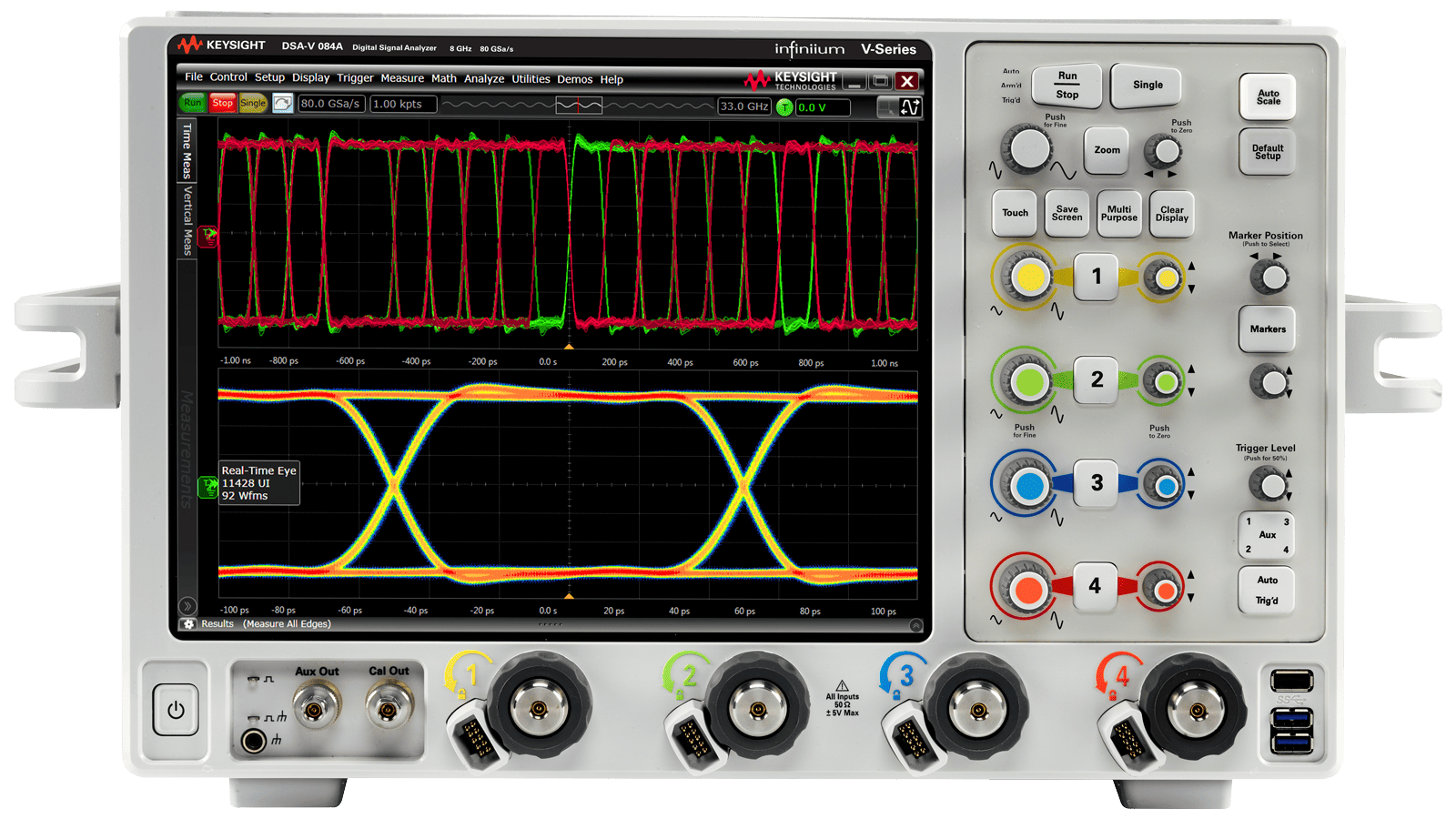

Điểm nổi bật của Máy hiện sóng Keysight Dòng Infiniium V

• Đạt được những đột phá công nghệ thế hệ tiếp theo với băng thông thời gian thực lên đến 33 GHz.
• Cho phép các tiêu chuẩn điều chế cao hơn với hiệu suất ENOB (số bit hiệu dụng) vượt trội.
• Sử dụng 16 kênh kỹ thuật số và bốn kênh tương tự với các mẫu máy hiện sóng tín hiệu hỗn hợp của chúng tôi.
• Đạt được phép đo chiều cao mắt tối đa với sự đóng góp tiếng ồn thấp từ máy hiện sóng.
• Xem hiệu suất nhiễu thực sự của thiết kế của bạn chỉ với 100 fs nhiễu nội tại của máy hiện sóng.
• Tận dụng bộ kích hoạt nối tiếp phần cứng 160 bit với tốc độ dữ liệu lên đến 12,5 Gb/giây.
• Truy cập tốt hơn vào tín hiệu đang được kiểm tra của bạn với hệ thống thăm dò 30 GHz đầy đủ và các tùy chọn linh hoạt.

Thông số chính của Máy hiện sóng Keysight Dòng Infiniium V

• Băng thông: Lên đến 33 GHz
• Kênh: 4 analog
• Độ sâu bộ nhớ tối đa: 2 Gpts
• Tốc độ lấy mẫu: 80 GSa/giây
• Bit ADC: 8

Các dòng máy Máy hiện sóng Keysight Dòng Infiniium V

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, NSI-MI, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.

Chia sẻ

Chia sẻ

Điểm nổi bật của Giải pháp kiểm tra Ber – Dòng AXIe M8000 Series

Đơn giản hóa việc đo kiểm hiệu quả về thời gian là điều rất cần thiết trong việc phát triển các thiết bị máy tính, thiết bị liên lạc thế hệ mới. Dòng AXIe M8000 Series của Keysight là giải pháp kiểm tra BER được tích hợp cao nhằm kiểm tra đặc tính của lớp vật lý, tính hợp lệ và độ phù hợp với các tiêu chuẩn được đặt ra. Với khả năng hỗ trợ trên một phạm vi rộng về tiêu chuẩn và tốc độ dữ liệu, Dòng AXIe M8000 Series cung cấp kết quả chính xác và đáng tin cậy, giúp bạn đánh giá hiệu suất của các thiết bị kỹ thuật số tốc độ cao.

Dòng máy M8049A ISI Channel Boards: Ba bo mạch kênh ISI cho M8040A BERT.

• mô phỏng một phạm vi rộng của mất kênh với các dấu vết Inter Symbol Interference (IS) với độ phân giải tốt
• ba bảng ISI với năm dấu vết ngắn (1,4 inch đến 5,5 inch), chín dấu vết trung bình (0,8 inch đến 7,95 inch) và bảy dấu vết dài (9,05 inch đến 22,25 inch); các dấu vết có thể được xếp tầng
• Vật liệu bảng Rogers 4350B và Megtron 6 PC với các thông số S21 đã biết
• phù hợp với tốc độ ký hiệu từ 32 Gbaud trở lên
• kích thước nhỏ

Máy phát sóng tùy ý M8195A 65 GSa/s

• Máy phát sóng tùy ý tốc độ cao với tốc độ lấy mẫu lên tới 65 GSa/giây và băng thông 25 GHz trên tối đa 4 kênh trên mỗi mô-đun.
• tạo ra hai tín hiệu băng tần cơ sở I/Q độc lập (phân cực kép = 4 kênh) ở mức tối đa 32 GBaud và hơn thế nữa
• tạo ra các tín hiệu NRZ, PAM4, PAM8, DMT, v.v. ở mức tối đa 32 GBaud
• hỗ trợ các giao thức như HDMI, C-PHY và D-PHY
• nhúng/hủy nhúng các kênh, thêm độ nhiễu, ISI, tiếng ồn và các biến dạng khác
• cung cấp bất kỳ dạng sóng tùy ý nào được xác định theo toán học, các xung cực ngắn nhưng chính xác và các tiếng kêu băng thông cực rộng
• cho phép biên độ đầu ra lên tới 1 Vpp(se) hoặc 2 Vpp(diff)
• cung cấp các tín hiệu RF băng thông rộng với băng thông tức thời từ DC đến 25 GHz cho các ứng dụng hàng không vũ trụ và quốc phòng hoặc truyền thông
  mở rộng khả năng bộ nhớ với 16 GSa để tạo PRBS7, PRBS10, PRBS11, PRBS15 lên đến PRBS31

Nguồn nhiễu M8054A, 32 GHz

• Lưỡi dao tạo nhiễu 32 GHz cho M8040A BERT.
• nhiễu mức ngẫu nhiên với hệ số đỉnh > 4
• nhiễu mức hình sin
• chế độ chung và chế độ vi sai
• băng thông có thể điều chỉnh lên đến 32 GHz
• bốn kênh đầu ra vi sai để tránh balun
• biên độ có thể điều chỉnh lên đến 1 Vpp (một đầu), 2 Vpp (vi sai)
• mô-đun AXIe 1 khe cắm cho các cấu hình kết hợp với BERT hiệu suất cao M8040A
• giao diện người dùng đồ họa và điều khiển từ xa thông qua phần mềm hệ thống M8070B cho giải pháp kiểm tra BER dòng M8000

Máy phát sóng tùy ý M8196A 92 GSa/s

• Máy phát sóng tùy ý tốc độ cao với tốc độ lấy mẫu lên tới 92 GSa/giây, hỗ trợ tín hiệu lên tới 64 GBaud trên 4 kênh trong mô-đun AXIe 1 khe cắm — đồng thời.
• tốc độ lấy mẫu lên đến 92 GSa/giây, độ phân giải dọc 8 bit
• Băng thông analog 32 GHz
• Biên độ lên đến 1 Vpp (một đầu), 2 Vpp (vi sai), cửa sổ điện áp -1,0 đến +2,5 V
• hỗ trợ tín hiệu lên đến 64 GBaud và hơn thế nữa
• 512 kSa bộ nhớ dạng sóng trên mỗi kênh
• độ trễ nội tại cực thấp
• thời gian chuyển tiếp < 9 pico giây (20% đến 80%) với bù đáp ứng tần số
• đa chức năng với phần mềm hệ thống M8070A cho các giải pháp kiểm tra BER Dòng M8000
• Tốc độ lấy mẫu 92 GSa/giây hỗ trợ tín hiệu lên đến 64 GBaud trên 4 kênh trong mô-đun AXIe 1 khe cắm đồng thời

Máy phát sóng tùy ý M8190A 12 GSa/s

• Máy phát sóng tùy ý 12 GSa/s cung cấp độ trung thực cao hơn, mang lại độ phân giải cao và băng thông rộng cùng lúc.
• Độ phân giải 14 bit lên đến 8 GSa/giây
• Độ phân giải 12 bit lên đến 12 GSa/giây
• Máy phát dạng sóng tùy ý tốc độ cao
• Tốc độ mẫu thay đổi từ 125 MSa/giây đến 8/12 GSa/giây
• Dải động không tạp âm (SFDR) lên đến 90 dBc thông thường
• Bộ nhớ dạng sóng tùy ý lên đến 2 GSa trên mỗi kênh với trình tự nâng cao
• Băng thông tương tự lên đến 5GHz
• Hiệu suất độc đáo – Giá trị độc đáo
• SFDR lên đến 90 dBc – Âm thanh nổi bật rõ ràng khỏi tiếng ồn (Ngay cả với hàng nghìn âm thanh)
• Bộ nhớ 2 GSa trên mỗi kênh – Kịch bản tín hiệu thực tế với thời gian phát dài
• Băng thông tương tự 5 GHz – Mô phỏng các khuyết điểm tương tự với ISI tùy chỉnh

Một số ứng dụng của Giải pháp kiểm tra Ber – Dòng AXIe M8000 Series

• Truyền thông quang học (LR4, CFP2-ACO, Coherent, v.v.) — 4 kênh đồng bộ cho phép mô phỏng xác định và bóp méo trước 2 tín hiệu băng tần cơ sở I/Q độc lập lên đến 64 GBaud
• Kiểm tra ứng suất máy thu — đặc biệt đối với giao diện đa cấp, đa kênh (NRZ, PAM4, PAM8, DMT, v.v.) lên đến 64 GBaud
• Vật lý lượng tử và nghiên cứu tiên tiến — tạo ra bất kỳ dạng sóng tùy ý nào được xác định về mặt toán học, xung cực ngắn nhưng chính xác và tiếng kêu cực rộng băng tần
• Nhiễu ngẫu nhiên (RI) và nhiễu hình sin (SI) — hoạt động với các mô-đun M8020A và M8040A. Hoạt động với phần mềm điều khiển Hệ thống BER M8070A.
• Radar, Vệ tinh, Chiến tranh điện tử, Tín hiệu đa cấp
• Kiểm tra ADC (Kiểm tra Bộ chuyển đổi tương tự kỹ thuật số), Kiểm tra biên độ nhiễu
• Video kỹ thuật số, Đo tỷ lệ công suất nhiễu, HD không dây, HDMI, MHL
• IEEE 802.11ad, CaTV, OFDM, Radio được xác định bằng phần mềm

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, NSI-MI, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.

Chia sẻ

Chia sẻ

Điểm nổi bật của Module máy hiện sóng M924XA PXIe

• Băng thông 200 MHz, 500 MHz và 1 GHz
• 2 kênh analog và tốc độ lấy mẫu 5 GSa/giây
• Chi tiết tín hiệu hơn với tốc độ cập nhật 1.000.000 wfms/giây
• Kích hoạt nâng cao cho phép thu thập và phân tích các tín hiệu phức tạp
• Phân tích giao thức tuần tự và kích hoạt cho hầu hết các giao thức phổ biến
• Máy hiện sóng
• DVM 3 chữ số (vôn kế kỹ thuật số)
• Bộ đếm 8 chữ số để đo tổng số/bộ đếm tần số tích hợp
• Máy phân tích giao thức cho I²C, UART, CAN, LIN, CXPI và nhiều hơn nữa
• Phân tích phổ với phép đo FFT tăng tốc phần cứng
• Máy phát dạng sóng tùy ý 20 MHz

Thông số chính các dòng máy Module máy hiện sóng M924XA PXIe

The InfiniiVision M9241A PXIe modular oscilloscopes

• Cung cấp 200 MHz băng thông phân tích và hỗ trợ nhiều công cụ thăm dò và phân tích.
• Máy hiện sóng băng thông 200 MHz
• 2 kênh tương tự
• Tốc độ lấy mẫu 5 GSa/giây
• Tốc độ cập nhật 1.000.000 dạng sóng/giây
• Cách ly tín hiệu trong vài giây với kích hoạt vùng độc quyền
• Các tùy chọn bổ sung: Máy phát dạng sóng tùy ý 20 MHz, vôn kế 3 chữ số, kích hoạt và phân tích nối tiếp và thử nghiệm mặt nạ

The InfiniiVision M9242A PXIe modular oscilloscopes

• Cung cấp 500 MHz băng thông phân tích và hỗ trợ một loạt các công cụ thăm dò và phân tích
• Máy hiện sóng băng thông 500 MHz
• 2 kênh tương tự
• Tốc độ lấy mẫu 5 GSa/giây
• Tốc độ cập nhật 1.000.000 dạng sóng/giây
• Cách ly tín hiệu trong vài giây với kích hoạt vùng độc quyền
• Các tùy chọn bổ sung: Máy phát dạng sóng tùy ý 20 MHz, vôn kế 3 chữ số, kích hoạt và phân tích nối tiếp và thử nghiệm mặt nạ

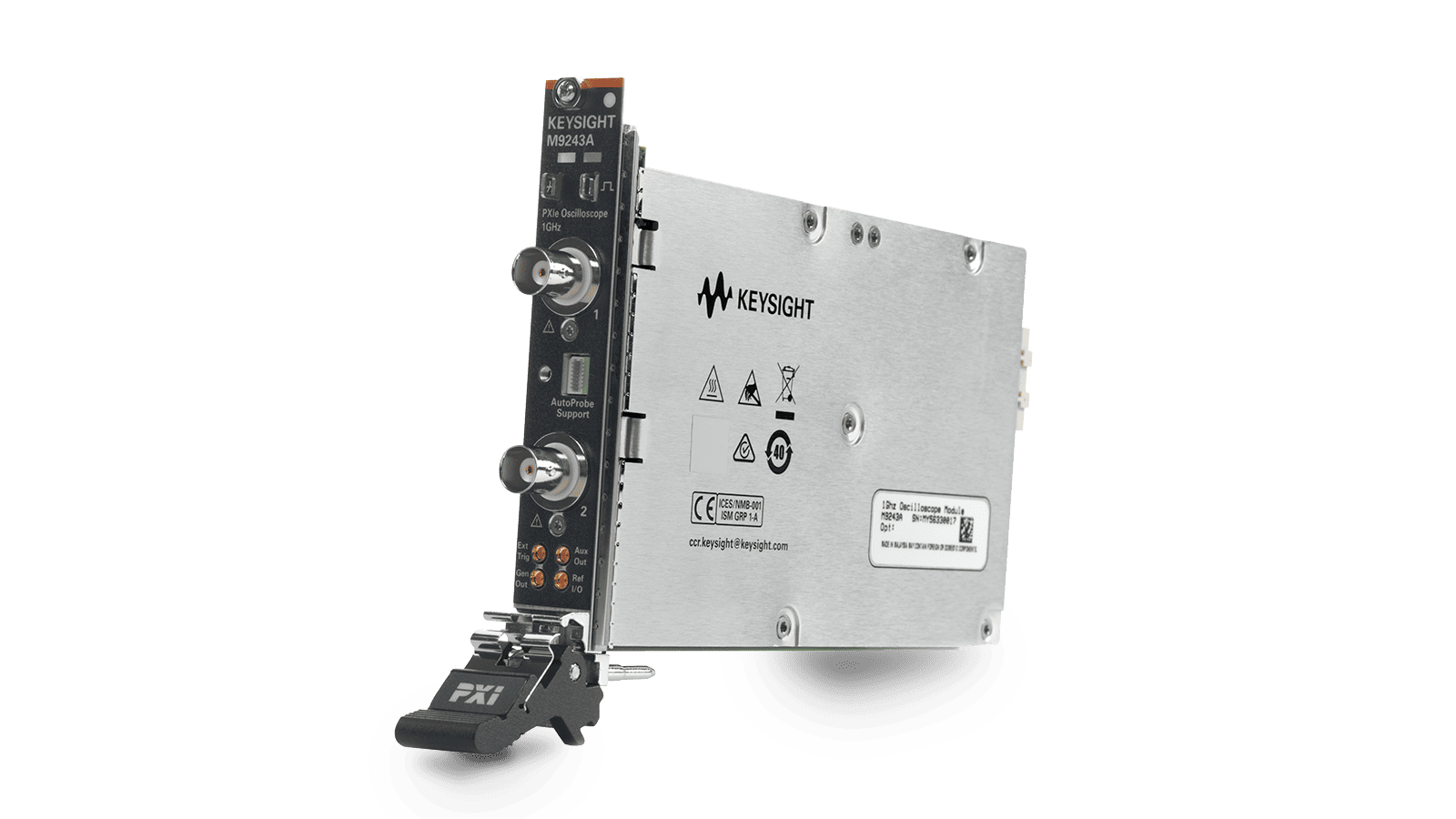

The InfiniiVision M9243A PXIe modular oscilloscopes

• cung cấp băng thông phân tích 1 GHz và hỗ trợ nhiều công cụ thăm dò và phân tích.
• Máy hiện sóng băng thông 1 GHz
• 2 kênh tương tự
• Tốc độ lấy mẫu 5 GSa/giây
• Tốc độ cập nhật 1.000.000 dạng sóng/giây
• Cách ly tín hiệu trong vài giây với kích hoạt vùng độc quyền
• Các tùy chọn bổ sung: Máy phát dạng sóng tùy ý 20 MHz, vôn kế 3 chữ số, kích hoạt và phân tích nối tiếp và thử nghiệm mặt nạ

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, NSI-MI, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.

Chia sẻ

Chia sẻ
