Điểm nổi bật của Bộ thu thập dữ liệu để bàn Keysight DAQ970A / DAQ973A

• Thiết bị có 3 khe cắm với USB và LAN
• 6 DMM bên trong một nửa chữ số (22-bit) có thể quét lên đến 450 kênh mỗi giây với mô đun kép ghép kênh
• Có 9 mô-đun plug-in chuyển đổi và điều khiển để lựa chọn
• Tốc độ lấy mẫu 24-bit 800 kSa / s với mô-đun số hóa 4 kênh
• Bộ điều hòa tín hiệu thích hợp để đo nhiệt điện, RTD và điện trở nhiệt, điện áp và dòng điện AC / DC; điện trở, tần số / chu kỳ, kiểm tra diode và điện dung
• Lưu trữ 1000k kết quả lượt đọc khi kết thúc hoạt động.
• Giới hạn cảnh báo Hi / LO trên mỗi kênh cùng với 4 đầu ra cảnh báo TTL
• Khả năng đo dải dòng điện rất thấp (1 μA DC và 100 μA AC) và dải điện trở cao hơn (1000 MΩ)
• Tính năng tự động hiệu chuẩn mới giúp bù đắp cho các sai lệch bên trong do thay đổi thời gian và nhiệt độ
• Bộ ghép kênh DAQM900A với tốc độ quét lên đến 450 kênh / giây
• Mô-đun số hóa 24 bit DAQM909A cung cấp 4 kênh, lấy mẫu đồng thời, đầu vào khác biệt và tốc độ lấy mẫu lên đến 800 kSa/s

Thông số chính của Bộ thu thập dữ liệu để bàn Keysight DAQ970A / DAQ973A

• Tốc độ quét tối đa
  450 kênh/giây
• Tốc độ lấy mẫu tối đa
  800 kSa/giây
• Ampe tối đa
  1 A
• Vôn tối đa
  300 V

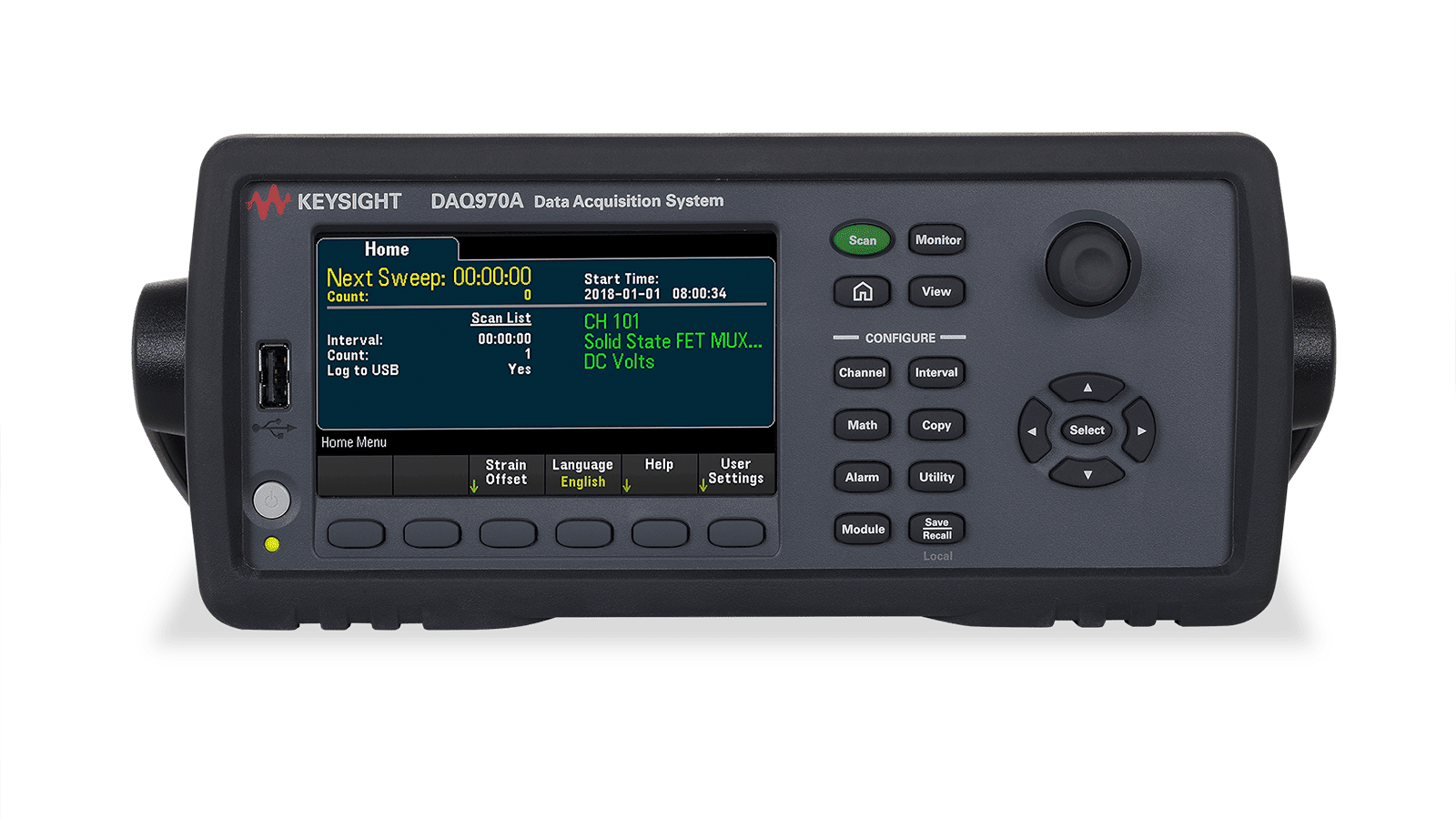

Bộ thu thập dữ liệu để bàn Keysight DAQ970A

• Máy chủ lớn 3 khe cắm với USB và LAN
• 6 DMM bên trong 1/2 chữ số (22 bit), quét tới 450 kênh mỗi giây với mô-đun ghép kênh trạng thái rắn mới
• 9 mô-đun cắm thêm điều khiển và chuyển mạch để lựa chọn
• Tốc độ lấy mẫu 24 bit là 800 kSa/giây với mô-đun số hóa 4 kênh DAQM909A mới
• Bộ điều chỉnh tín hiệu tích hợp đo nhiệt điện trở, RTD và nhiệt điện trở, vôn và dòng điện AC/DC; điện trở, tần số/chu kỳ, thử nghiệm diode và điện dung
• 100k lần đọc bộ nhớ không bay hơi lưu trữ dữ liệu khi mất nguồn
• Giới hạn cảnh báo Hi/LO trên mỗi kênh, cộng với 4 đầu ra cảnh báo TTL
• DMM nội bộ 6½ chữ số tiên tiến với độ chính xác được cải thiện và tốc độ đo nhanh hơn
• Khả năng đo phạm vi dòng điện rất thấp (1 μA DC và 100 μA AC) và phạm vi điện trở cao hơn (1000 MΩ)
• Hiệu chuẩn tự động mới bù cho các sai lệch bên trong do thay đổi thời gian và nhiệt độ
• Tương thích với 3497XA, lập trình và cấu hình
• Tất cả các mô-đun đã được cập nhật để có tốc độ chuyển mạch và độ chính xác được cải thiện
• Bộ ghép kênh trạng thái rắn DAQM900A MỚI với tốc độ quét lên tới 450 kênh/giây
• Mô-đun số hóa 24 bit DAQM909A MỚI cung cấp 4 kênh, lấy mẫu đồng thời, đầu vào vi sai và tốc độ lấy mẫu lên tới 800 kSa/giây

Bộ thu thập dữ liệu để bàn DAQ973A

• Máy chủ chính 3 khe cắm với giao diện USB, LAN và GPIB
• 6 DMM nội bộ 1/2 chữ số (22 bit), quét tới 450 kênh mỗi giây với mô-đun ghép kênh trạng thái rắn mới
• 9 mô-đun cắm thêm điều khiển và chuyển mạch để lựa chọn
• Tốc độ lấy mẫu 24 bit là 800 kSa/giây với mô-đun số hóa 4 kênh DAQM909A mới
• Bộ điều chỉnh tín hiệu tích hợp đo cặp nhiệt điện, RTD và nhiệt điện trở, vôn và dòng điện AC/DC; điện trở, tần số/chu kỳ, thử nghiệm diode và điện dung
• 100k lần đọc bộ nhớ không bay hơi lưu trữ dữ liệu khi mất nguồn
• Giới hạn cảnh báo Hi/LO trên mỗi kênh, cộng với 4 đầu ra cảnh báo TTL
• DMM nội bộ 6½ chữ số tiên tiến với độ chính xác được cải thiện và tốc độ đo nhanh hơn
• Khả năng đo phạm vi dòng điện rất thấp (1 μA DC và 100 μA AC) và phạm vi điện trở cao hơn (1000 MΩ)
• Hiệu chuẩn tự động mới bù cho các sai lệch bên trong do thay đổi thời gian và nhiệt độ
• Tất cả các mô-đun đã được cập nhật để có tốc độ chuyển mạch và độ chính xác được cải thiện
• Mô-đun số hóa 24 bit DAQM909A MỚI cung cấp 4 kênh, lấy mẫu đồng thời, đầu vào vi sai và tốc độ lấy mẫu lên tới 800 kSa/giây.

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.

Chia sẻ

Chia sẻ

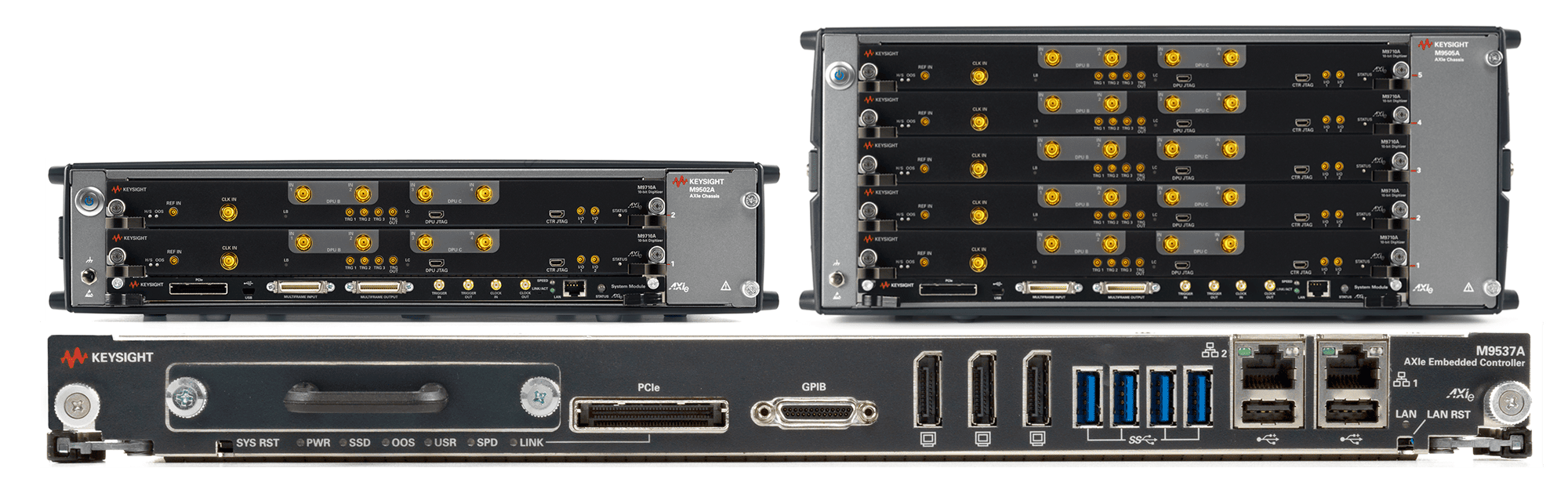

Khung gầm Keysight AXIe

Với hệ số dạng AXIe, Keysight có nhiều lựa chọn cho khung gầm và bộ điều khiển để đáp ứng các yêu cầu của hầu hết các ứng dụng.

Khung gầm AXIe 2 khe cắm M9502A: Khung gầm mới này được thiết kế dành cho các ứng dụng có thể vận chuyển. Nó cũng có thể được gắn trên giá đỡ chỉ chiếm 2U không gian.

Khung gầm AXIe 5 khe cắm M9505A: Hãy chọn khung gầm này khi bạn cần nhiều dung lượng hơn cho các mô-đun AXIe. Khung gầm này có thể được sử dụng trên băng ghế hoặc trong giá đỡ, chỉ chiếm 4U không gian giá đỡ.

Giải pháp Bộ điều khiển nhúng và Cáp I/O của Keysight

Keysight cung cấp cả tính linh hoạt và hiệu suất trong khi cho bạn lựa chọn giữa các tùy chọn bộ điều khiển. Chọn bộ điều khiển nhúng khi bạn cần giải pháp nhỏ gọn hoặc muốn kết nối trực tiếp với backplane AXIe. Chọn giao diện cáp x8 PCIe để kết nối phần cứng máy tính mới nhất với khung máy. Nếu cần kết nối với máy tính xách tay, hãy chọn giao diện ExpressCard.

Các dòng máy Khung gầm và bộ điều khiển AXIe

M9502A AXIe 2-Slot Chassis

Ứng dụng
Ứng dụng có thể vận chuyển (cũng có thể gắn trên giá đỡ)
Chức năng
2 khe cắm cho mô-đun dụng cụ AXIe
Mô-đun hệ thống AXIe nhúng
Công suất cao, làm mát 200W cho mỗi khe cắm
Đặc điểm hiệu suất
– Kết nối Gigabit LAN đến từng khe cắm mô-đun
– Giao diện Gen 2 PCIe x8 đến bộ điều khiển hệ thống cung cấp tốc độ dữ liệu lên đến 4 GB/giây từ bộ điều khiển bên ngoài
– Gen 2 PCIe x4 liên kết đến từng khe cắm mô-đun (tốc độ dữ liệu tối đa 2 GB/giây)

M9537A AXIe High Performance Embedded Controller,  8 GB

• Mô-đun bộ điều khiển AXIe khe cắm đơn
• Bộ xử lý lõi tứ Intel i7-6820EQ 2,8 GHz với Công nghệ siêu phân luồng
• Ổ đĩa thể rắn 240 GB có thể tháo rời ở mặt trước và bộ nhớ RAM DDR4 8 GB tiêu chuẩn với tùy chọn 16 GB
• x16, liên kết PCIe Gen 3 với mặt sau AXIe cung cấp băng thông dữ liệu tối đa lên đến 16 GB/giây từ CPU đến mặt sau AXIe (băng thông dữ liệu thực tế phụ thuộc vào khả năng của khung máy)
• Kết nối bảng điều khiển phía trước: bốn USB 3.0, hai USB 2.0, hai LAN (10/100/1000), ba DisplayPort 1.2 hỗ trợ 4K và đầu nối GP-IB, x8, Gen 3 PCIe IPASS trên bảng điều khiển phía trước để điều khiển khung máy AXIe thứ hai hoặc kết nối với bộ lưu trữ RAID
• Hệ điều hành Windows 10 64 bit

M9506A AXIe High-Performance 5-Slot Chassis

Ứng dụng
Hàng không vũ trụ và Quốc phòng
Truyền thông
– Kiểm tra điện tử
– Vật lý năng lượng cao
Chức năng
– 5 khe cắm cho mô-đun dụng cụ AXIe
– Mô-đun hệ thống AXIe nhúng
– Công suất cao, làm mát lên đến 300W cho mỗi khe cắm
– Đồng bộ hóa GPS và đóng dấu thời gian tùy chọn
– Bộ điều khiển mặt sau tích hợp tùy chọn cho máy số hóa (M9506A-BC1), cho phép chức năng SCPI an toàn qua mạng LAN
Đặc điểm hiệu suất
– Giao diện PCIe Gen 3 có thể định cấu hình, hai cổng để kết nối khung máy với bộ điều khiển bên ngoài và/hoặc kết nối nhiều khung máy (tốc độ dữ liệu lên đến 16 GB/giây tùy thuộc vào cấu hình)

– Gen 3 PCIe x16 liên kết đến từng khe cắm mô-đun (tốc độ dữ liệu tối đa 16 GB/giây)
– Giao diện ThunderboltTM 3 cung cấp kết nối thay thế cho máy tính xách tay hoặc máy tính để bàn được trang bị Thunderbolt.

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.

Chia sẻ

Chia sẻ

Điểm nổi bật của Giải pháp kiểm tra Ber – Dòng AXIe M8000 Series

Đơn giản hóa việc đo kiểm hiệu quả về thời gian là điều rất cần thiết trong việc phát triển các thiết bị máy tính, thiết bị liên lạc thế hệ mới. Dòng AXIe M8000 Series của Keysight là giải pháp kiểm tra BER được tích hợp cao nhằm kiểm tra đặc tính của lớp vật lý, tính hợp lệ và độ phù hợp với các tiêu chuẩn được đặt ra. Với khả năng hỗ trợ trên một phạm vi rộng về tiêu chuẩn và tốc độ dữ liệu, Dòng AXIe M8000 Series cung cấp kết quả chính xác và đáng tin cậy, giúp bạn đánh giá hiệu suất của các thiết bị kỹ thuật số tốc độ cao.

Dòng máy M8049A ISI Channel Boards: Ba bo mạch kênh ISI cho M8040A BERT.

• mô phỏng một phạm vi rộng của mất kênh với các dấu vết Inter Symbol Interference (IS) với độ phân giải tốt
• ba bảng ISI với năm dấu vết ngắn (1,4 inch đến 5,5 inch), chín dấu vết trung bình (0,8 inch đến 7,95 inch) và bảy dấu vết dài (9,05 inch đến 22,25 inch); các dấu vết có thể được xếp tầng
• Vật liệu bảng Rogers 4350B và Megtron 6 PC với các thông số S21 đã biết
• phù hợp với tốc độ ký hiệu từ 32 Gbaud trở lên
• kích thước nhỏ

Máy phát sóng tùy ý M8195A 65 GSa/s

• Máy phát sóng tùy ý tốc độ cao với tốc độ lấy mẫu lên tới 65 GSa/giây và băng thông 25 GHz trên tối đa 4 kênh trên mỗi mô-đun.
• tạo ra hai tín hiệu băng tần cơ sở I/Q độc lập (phân cực kép = 4 kênh) ở mức tối đa 32 GBaud và hơn thế nữa
• tạo ra các tín hiệu NRZ, PAM4, PAM8, DMT, v.v. ở mức tối đa 32 GBaud
• hỗ trợ các giao thức như HDMI, C-PHY và D-PHY
• nhúng/hủy nhúng các kênh, thêm độ nhiễu, ISI, tiếng ồn và các biến dạng khác
• cung cấp bất kỳ dạng sóng tùy ý nào được xác định theo toán học, các xung cực ngắn nhưng chính xác và các tiếng kêu băng thông cực rộng
• cho phép biên độ đầu ra lên tới 1 Vpp(se) hoặc 2 Vpp(diff)
• cung cấp các tín hiệu RF băng thông rộng với băng thông tức thời từ DC đến 25 GHz cho các ứng dụng hàng không vũ trụ và quốc phòng hoặc truyền thông
  mở rộng khả năng bộ nhớ với 16 GSa để tạo PRBS7, PRBS10, PRBS11, PRBS15 lên đến PRBS31

Nguồn nhiễu M8054A, 32 GHz

• Lưỡi dao tạo nhiễu 32 GHz cho M8040A BERT.
• nhiễu mức ngẫu nhiên với hệ số đỉnh > 4
• nhiễu mức hình sin
• chế độ chung và chế độ vi sai
• băng thông có thể điều chỉnh lên đến 32 GHz
• bốn kênh đầu ra vi sai để tránh balun
• biên độ có thể điều chỉnh lên đến 1 Vpp (một đầu), 2 Vpp (vi sai)
• mô-đun AXIe 1 khe cắm cho các cấu hình kết hợp với BERT hiệu suất cao M8040A
• giao diện người dùng đồ họa và điều khiển từ xa thông qua phần mềm hệ thống M8070B cho giải pháp kiểm tra BER dòng M8000

Máy phát sóng tùy ý M8196A 92 GSa/s

• Máy phát sóng tùy ý tốc độ cao với tốc độ lấy mẫu lên tới 92 GSa/giây, hỗ trợ tín hiệu lên tới 64 GBaud trên 4 kênh trong mô-đun AXIe 1 khe cắm — đồng thời.
• tốc độ lấy mẫu lên đến 92 GSa/giây, độ phân giải dọc 8 bit
• Băng thông analog 32 GHz
• Biên độ lên đến 1 Vpp (một đầu), 2 Vpp (vi sai), cửa sổ điện áp -1,0 đến +2,5 V
• hỗ trợ tín hiệu lên đến 64 GBaud và hơn thế nữa
• 512 kSa bộ nhớ dạng sóng trên mỗi kênh
• độ trễ nội tại cực thấp
• thời gian chuyển tiếp < 9 pico giây (20% đến 80%) với bù đáp ứng tần số
• đa chức năng với phần mềm hệ thống M8070A cho các giải pháp kiểm tra BER Dòng M8000
• Tốc độ lấy mẫu 92 GSa/giây hỗ trợ tín hiệu lên đến 64 GBaud trên 4 kênh trong mô-đun AXIe 1 khe cắm đồng thời

Máy phát sóng tùy ý M8190A 12 GSa/s

• Máy phát sóng tùy ý 12 GSa/s cung cấp độ trung thực cao hơn, mang lại độ phân giải cao và băng thông rộng cùng lúc.
• Độ phân giải 14 bit lên đến 8 GSa/giây
• Độ phân giải 12 bit lên đến 12 GSa/giây
• Máy phát dạng sóng tùy ý tốc độ cao
• Tốc độ mẫu thay đổi từ 125 MSa/giây đến 8/12 GSa/giây
• Dải động không tạp âm (SFDR) lên đến 90 dBc thông thường
• Bộ nhớ dạng sóng tùy ý lên đến 2 GSa trên mỗi kênh với trình tự nâng cao
• Băng thông tương tự lên đến 5GHz
• Hiệu suất độc đáo – Giá trị độc đáo
• SFDR lên đến 90 dBc – Âm thanh nổi bật rõ ràng khỏi tiếng ồn (Ngay cả với hàng nghìn âm thanh)
• Bộ nhớ 2 GSa trên mỗi kênh – Kịch bản tín hiệu thực tế với thời gian phát dài
• Băng thông tương tự 5 GHz – Mô phỏng các khuyết điểm tương tự với ISI tùy chỉnh

Một số ứng dụng của Giải pháp kiểm tra Ber – Dòng AXIe M8000 Series

• Truyền thông quang học (LR4, CFP2-ACO, Coherent, v.v.) — 4 kênh đồng bộ cho phép mô phỏng xác định và bóp méo trước 2 tín hiệu băng tần cơ sở I/Q độc lập lên đến 64 GBaud
• Kiểm tra ứng suất máy thu — đặc biệt đối với giao diện đa cấp, đa kênh (NRZ, PAM4, PAM8, DMT, v.v.) lên đến 64 GBaud
• Vật lý lượng tử và nghiên cứu tiên tiến — tạo ra bất kỳ dạng sóng tùy ý nào được xác định về mặt toán học, xung cực ngắn nhưng chính xác và tiếng kêu cực rộng băng tần
• Nhiễu ngẫu nhiên (RI) và nhiễu hình sin (SI) — hoạt động với các mô-đun M8020A và M8040A. Hoạt động với phần mềm điều khiển Hệ thống BER M8070A.
• Radar, Vệ tinh, Chiến tranh điện tử, Tín hiệu đa cấp
• Kiểm tra ADC (Kiểm tra Bộ chuyển đổi tương tự kỹ thuật số), Kiểm tra biên độ nhiễu
• Video kỹ thuật số, Đo tỷ lệ công suất nhiễu, HD không dây, HDMI, MHL
• IEEE 802.11ad, CaTV, OFDM, Radio được xác định bằng phần mềm
