Điểm nổi bật của Máy tạo tín hiệu Keysight PXI M9383A

• Là giải pháp kiểm tra mô-đun để xác thực thiết kế có thể được tận dụng hiệu quả vào sản xuất
• Thiết kế linh hoạt cung cấp khả năng nâng cấp nhanh chóng và dễ dàng
• Hỗ trợ nhiều mục đích sử dụng khác nhau từ ứng dụng LO và chặn đến kiểm tra 5G
• Phần mềm Keysight PathWave Signal Generation đơn giản hóa việc tạo dạng sóng 5G NR

Thông số chính của Máy tạo tín hiệu Keysight PXI M9383A

• Tần số: 44 GHz
• Công suất đầu ra @1 GHz: 19 dBm
• Chuyển đổi tần số (Điển hình): 250 µs
• Sóng hài @1 GHz: -46 dBc
• Nhiễu pha @1 GHz (độ lệch 20 kHz): -118 dBc/Hz
• Loại: Vector
• Tùy chọn băng thông: 40 MHz, 160 MHz, 500 MHz, 1 GHz
• Form Factor:
  PXIe, Modular
• Tùy chọn tần số:
  14 GHz
  20 GHz
  31.8 GHz
  44 GHz
• Băng thông tối đa: 1 GHz
• Băng thông điều chế tối đa: 1 GHz
• Non-Harmonics @1 GHz: -45 dBc
• Độ nhiễu pha @1 GHz (độ lệch 20 kHz): -118 dBc/Hz
• Bộ nhớ phát lại dạng sóng: 1024 MSa
• Chế độ tạo băng tần cơ sở: Waveform Playback
• Tần số tối đa: 44 GHz
• Maximum Output Power: 19 dBm
• Công suất đầu ra @1 GHz: 19 dBm
• Độ nhiễu pha @1 GHz (độ lệch 10 kHz): -118 dBc/Hz

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, NSI-MI, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.

Chia sẻ

Chia sẻ

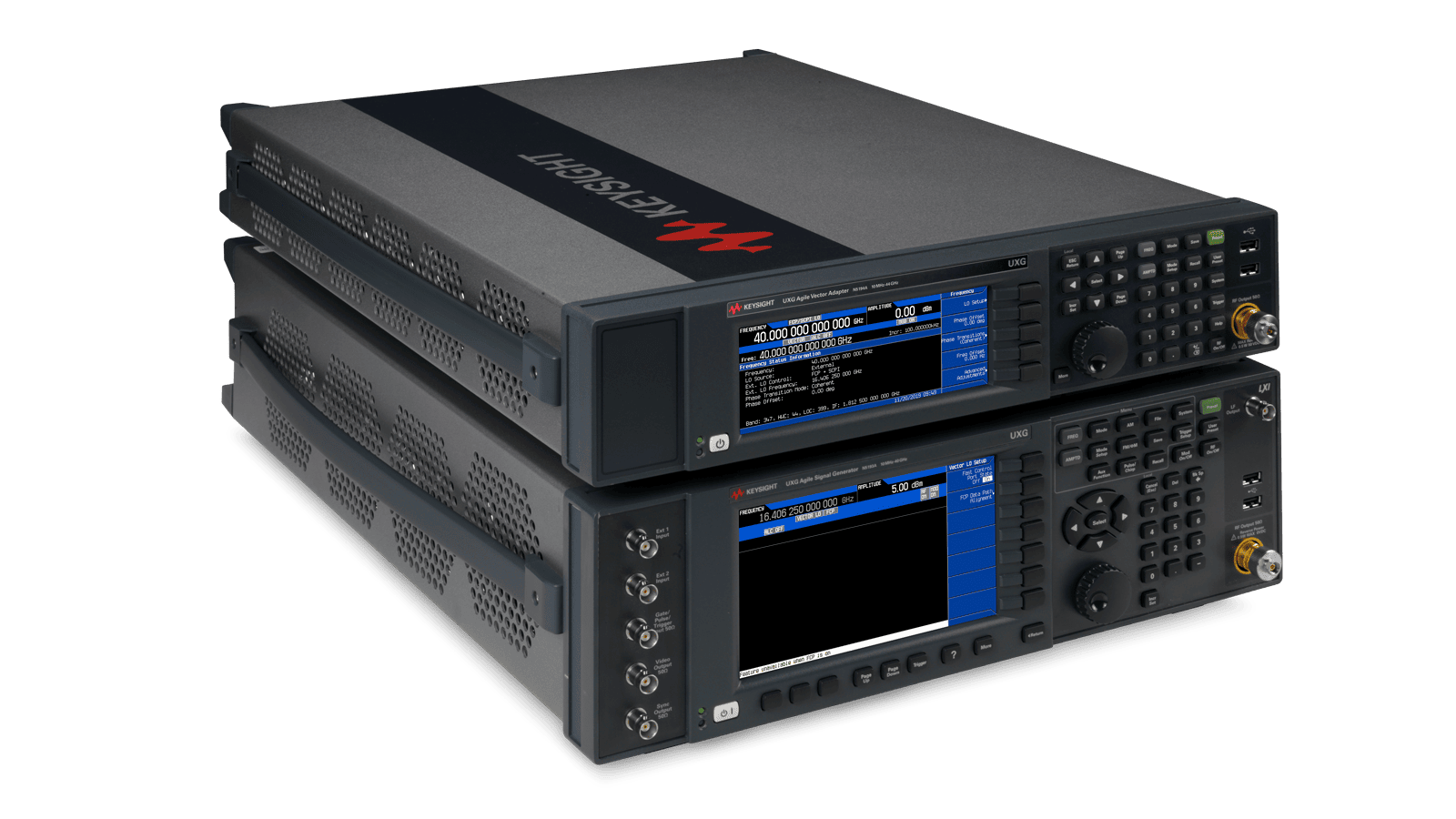

Điểm nổi bật của Máy phát tín hiệu X-Series Agile – UXG Keysight

• Bao phủ nhiều yêu cầu kiểm tra EW, radar và ăng-ten lên đến 44 GHz
• Sử dụng tổng hợp kỹ thuật số trực tiếp (DDS), do đó UXG có thể cập nhật tần số, biên độ và cài đặt pha chỉ trong 170 ns, với khả năng lặp lại pha tích hợp
• Mô phỏng tín hiệu radar tiên tiến, tạo xung hẹp với tỷ lệ bật/tắt 90 dB và tiếng kêu chirp rộng tới 10 đến 25 phần trăm tần số sóng mang
• Nhanh chóng mô tả đặc điểm của ăng-ten trên một dải tần số rộng với điều chỉnh tần số nhanh: chuyển mạch 100 µs là tiêu chuẩn và đối với các nhu cầu khắt khe hơn, tốc độ 1 µs và 370 ns có sẵn dưới dạng tùy chọn
• Chấp nhận các từ mô tả xung (PDW) để tạo nhanh chóng và hiệu quả các chuỗi xung dài trong khi vẫn cho phép kiểm soát pha riêng lẻ
• Tạo xung có hình dạng và tiếng kêu chirp tuyến tính hoặc phi tuyến tính băng rộng

Thông số chính của Máy phát tín hiệu X-Series Agile – UXG Keysight

Tần số 10 MHz – 44 GHz

Độ nhiễu pha @ 1 GHz (độ lệch 20 kHz) -143 dBc/Hz

Chuyển đổi tần số <= 170 ns

Điều chế IQ BW (Nội bộ/Ngoài) Lên đến 1,6 GHz

Các loại điều chế khả dụng AM, FM, PM, Xung, Tùy ý

Các dòng Máy phát tín hiệu X-Series Agile – UXG Keysight

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, NSI-MI, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.

Chia sẻ

Chia sẻ

Để có tần số cao, băng thông lớn hơn và có thể ứng dụng các phương thức điều chế phức tạp hơn, đội ngũ kỹ sư mạng và kỹ sư thiết kế thường cần nhiều không gian hơn dành cho các thiết bị và các bộ gá đo kiểm bổ sung. Máy phát tín hiệu vector Keysight N5186A MXG giải quyết thách thức này bằng cách đơn giản hóa các thiết lập phức tạp, giảm số lượng kết nối ra bên ngoài và cung cấp tối đa bốn kênh trong một thiết bị nhỏ gọn kích thước 2U. Là bộ tạo tín hiệu đầu tiên trên thế giới được tích hợp máy đo phản xạ, N5186A MXG cung cấp tín hiệu siêu chính xác tới cho thiết bị cần đo kiểm (DUT).

Lợi ích của Máy phát tín hiệu vector Keysight N5186A

● Thiết kế nhỏ gọn: Tính năng đa kênh với kích thước thiết bị 2U, giúp tiết kiệm tới 75% chiều cao giá máy.

● Tính năng hiệu suất cao: Sử dụng công nghệ tổng hợp số trực tiếp (DDS) độc quyền trong bộ chuyển đổi số analog (DAC) để tạo ra băng thông lên đến 960 MHz với biên độ vector lỗi (EVM) và hệ số công suất kênh liền kề (ACPR) tốt nhất so với các thiết bị tương đương, giúp giảm biến dạng tín hiệu.

● Đo kiểm thuận tiện: Được tích hợp máy đo phản xạ, cung cấp tín hiệu chính xác, rút ngắn thời gian đo kiểm và đơn giản hóa thiết lập đo kiểm.

● Nhiễu pha siêu thấp: Tạo ra tín hiệu không nhiễu pha, tạo điều kiện thiết kế các hệ thống radar độ phân giải cao và hệ thống thông tin liên lạc thông lượng cao thế hệ tiếp theo.

Ứng dụng của Máy phát tín hiệu vector Keysight N5186A

Các mạch tích hợp đặc thù ứng dụng (ASIC) tùy chỉnh cho DAC của MXG ứng dụng công nghệ DDS để tạo ra tín hiệu chính xác, giảm thiểu biến dạng và đáp ứng các tiêu chuẩn phát triển cho thiết kế linh kiện và mô-đun. Ngoài ra, máy đo phản xạ tích hợp đẩy nhanh quá trình thiết lập để điều chỉnh cho phù hợp với DUT, cho phép rút ngắn thời gian đo kiểm.

Bộ tạo tín hiệu vectơ MXG N5186A là giải pháp lý tưởng cho nhiều ứng dụng thương mại và hàng không vũ trụ quốc phòng.

Thông số chính của Máy phát tín hiệu vector Keysight N5186A

• Dải tần số từ 9 kHz đến 8,5 GHz
• 4 kênh trong một thiết bị 2U
• Băng thông điều chế lên đến 960 MHz cho mỗi kênh
• Độ nhiễu pha tốt nhất trong phân khúc với tổng hợp kỹ thuật số trực tiếp (DDS)
• Quy trình làm việc được tăng tốc với máy đo phản xạ tích hợp
• Nhiễu pha: -141 dBc/Hz@ 1GHz, bù 10 kHz (tùy chọn EP4)
• Đầu ra >+22 dBm.

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, NSI-MI, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.

Chia sẻ

Chia sẻ

Tính năng nổi bật của Máy phát tín hiệu PSG/ Keysight PSG Signal Generator

• Là các nguồn vi ba đáng tin cậy nhất, với hàng nghìn ứng dụng được triển khai trong hàng trăm chương trình trên toàn cầu
  Tạo tín hiệu vi ba đáng tin cậy: nhận được tần số và mức độ chính xác biên độ với các đặc tính chống biến dạng và giả mạo tuyệt vời
• Dựa vào các tín hiệu chất lượng cao nhất từ ​​các tín hiệu CW thuần túy với 1 W công suất phức , tín hiệu điều chế vector băng thông 4 GHz
• Giảm thời gian tạo ra tín hiệu bằng phần mềm Signal Studio
  Tận dụng hiệu suất, tính linh hoạt và tốc độ tăng lên khi bạn thay thế thiết bị bằng PSG tương thích mã
• Thử nghiệm với tín hiệu chất lượng cao nhất
  Tạo ra các tín hiệu băng rộng thực tế cho radar, EW và Satcom với băng thông điều chế RF lên tới 4 GHz với đầu vào I / Q bên ngoài
• Tối đa hóa độ nhạy của máy thu đối với radar Doppler hoặc kiểm tra chặn máy thu, hoặc sử dụng như một tham chiếu lý tưởng trong các hệ thống kiểm tra nhiễu pha: -91 dBc / Hz ở độ lệch 100 Hz; -126 dBc / Hz ở độ lệch 10 kHz (10 GHz)
• Cải thiện chất lượng tín hiệu và tăng độ chính xác của thử nghiệm với hiệu quả chống tín hiệu giả và hài thấp (-70 dBc @ 10 GHz và 55 dBc tương đối

Thông số chính của Máy phát tín hiệu PSG/ Keysight PSG Signal Generator

Tần số 100 kHz – 70 GHz

Độ nhiễu pha @ 1 GHz (độ lệch 20 kHz) -143 dBc/Hz

Chuyển đổi tần số < 7 ms

Điều chế IQ tối đa BW (Nội bộ/Ngoài) 80 MHz (Int) 2 GHz (Ext)

Các loại điều chế khả dụng AM, FM, PM, Pulse

Các dòng Máy phát tín hiệu PSG/ Keysight PSG Signal Generator

Một số ứng dụng của dòng Máy phát tín hiệu PSG/ Keysight PSG Signal Generator

• Tạo RF carrier signal
• Characterize các tín hiệu băng thông rộng 6G Sub-THz
• Đo đạc âm thanh kênh 5G

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối được ủy quyền của Keysight Technologies, Ansys, NSI-MI, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.

Chia sẻ

Chia sẻ

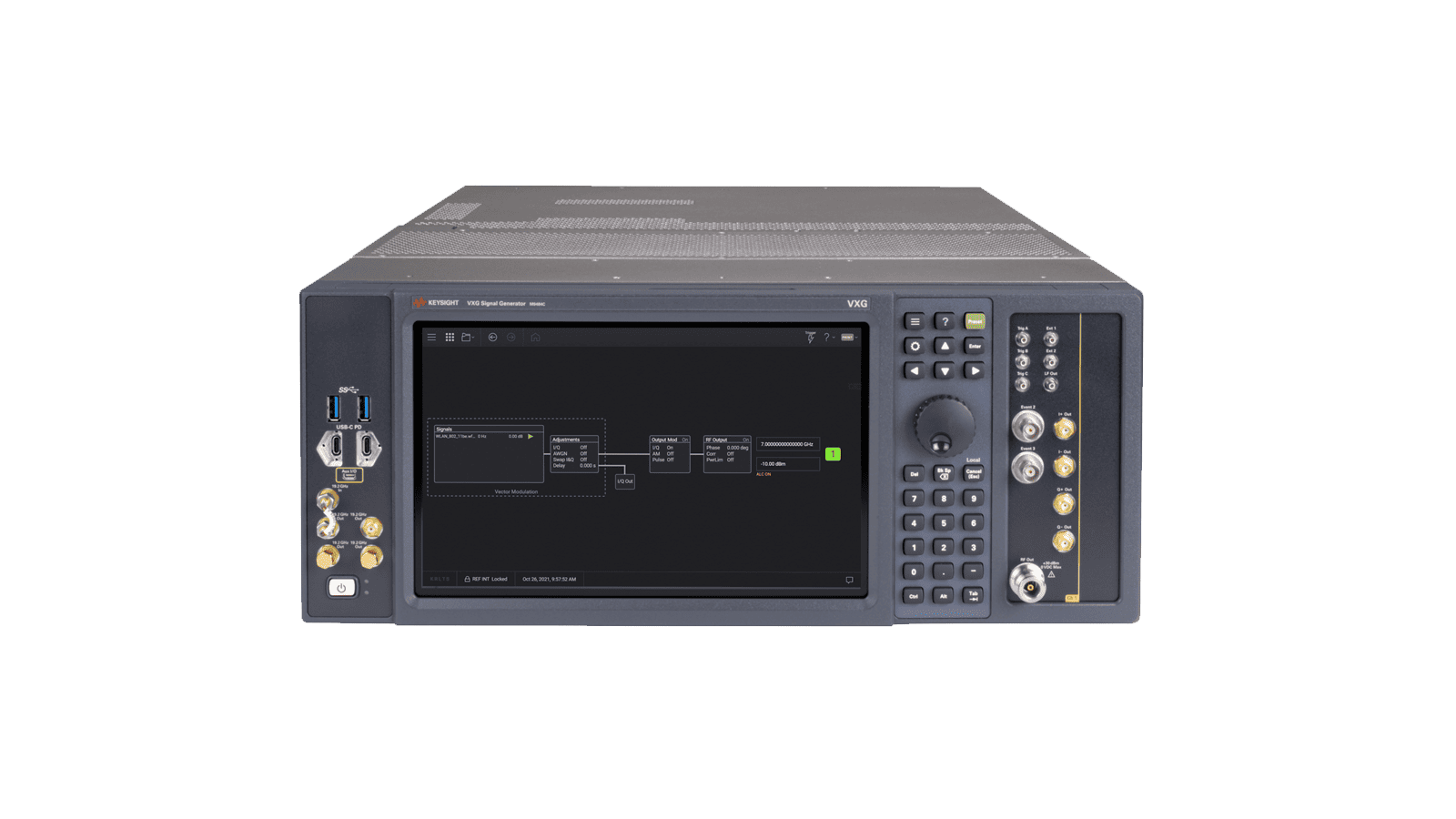

Bộ tạo tín hiệu vector VXG của Keysight cung cấp công suất đầu ra cao nhất trong ngành với độ nhiễu pha cực thấp cho các ứng dụng không dây, hàng không vũ trụ và quốc phòng có yêu cầu khắt khe nhất. Với kiến ​​trúc đa kênh của VXG, nhanh chóng chuyển từ các thử nghiệm chặn và nhiễu sang thử nghiệm MIMO và định dạng chùm tia.

Điểm nổi bật

• Tần số: 9 kHz đến 54 GHz (110 GHz với bộ mở rộng tần số V3080A)
• Băng thông RF: Lên tới 2,5 GHz trên mỗi kênh (5 GHz với liên kết kênh)
• Kênh RF: Kênh 1/2/4
• Bộ nhớ phát lại dạng sóng: Lên tới 4096 MSa
• Loại: Vector
• Hiệu suất dẫn đầu ngành
• Ứng dụng thời gian thực tinh vi

Tóm tắt thông số chính Máy phát tín hiệu Vector VXG / Keysight VXG Vector Signal Generator M9484C, M9384B, M9383B

Tính năng Máy phát tín hiệu Vector VXG / Keysight VXG Vector Signal Generator

• Tăng tốc độ kiểm tra tuân thủ tiêu chuẩn 5G NR
• Kiểm tra máy thu trạm gốc 5G NR
• Kiểm tra máy thu phát băng rộng kỹ thuật số
• Thử nghiệm thiết kế aip qua mạng

Lợi ích khác của Máy phát tín hiệu Vector VXG

• Mang lại hiệu suất RF tốt nhất để mô tả chính xác đặc tính của thiết bị của bạn
• Cho phép đồng bộ hóa đa kênh và đa công cụ chính xác
• Kiến trúc DDS cung cấp những cải tiến đáng kể về nhiễu pha ở độ lệch rộng với độ phân giải điều chỉnh tần số cực kỳ tốt. VXG hỗ trợ tối đa bốn kênh kết hợp trong một thiết bị và mối quan hệ pha có thể kiểm soát được giữa các kênh.
• Kiến trúc DDS trực tiếp giúp loại bỏ các suy giảm tín hiệu do bộ điều chế I/Q tương tự gây ra, chẳng hạn như mất cân bằng khuếch đại, lệch thời gian, lệch cầu phương, bù DC và nhiễu pha. Giải pháp mới này mang lại dải động tốt nhất, đặc biệt là cho việc tạo tín hiệu băng rộng.
• Mô phỏng các kịch bản thử nghiệm phức tạp
• Giả lập nhiều máy phát

Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, NSI-MI, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.
