• Đẩy các thiết kế radar và chiến tranh điện tử của bạn đi xa hơn với các kịch bản tín hiệu thực tế cao.
• Tận dụng tốc độ mẫu lên đến 256 GSa / s để phát triển các thành phần nâng cao cho hệ thống truyền terabit.
• Tự tin gỡ lỗi các thiết kế chính xác nhất của bạn nhờ độ trung thực tín hiệu vượt trội.
• Sử dụng đồng thời các tín hiệu có độ phân giải cao và băng thông rộng.
• Nhấn mạnh thiết bị của bạn đến giới hạn của nó với các tín hiệu sạch hoặc bị méo.
• Giảm dấu chân hệ thống với hệ số dạng AXIe.

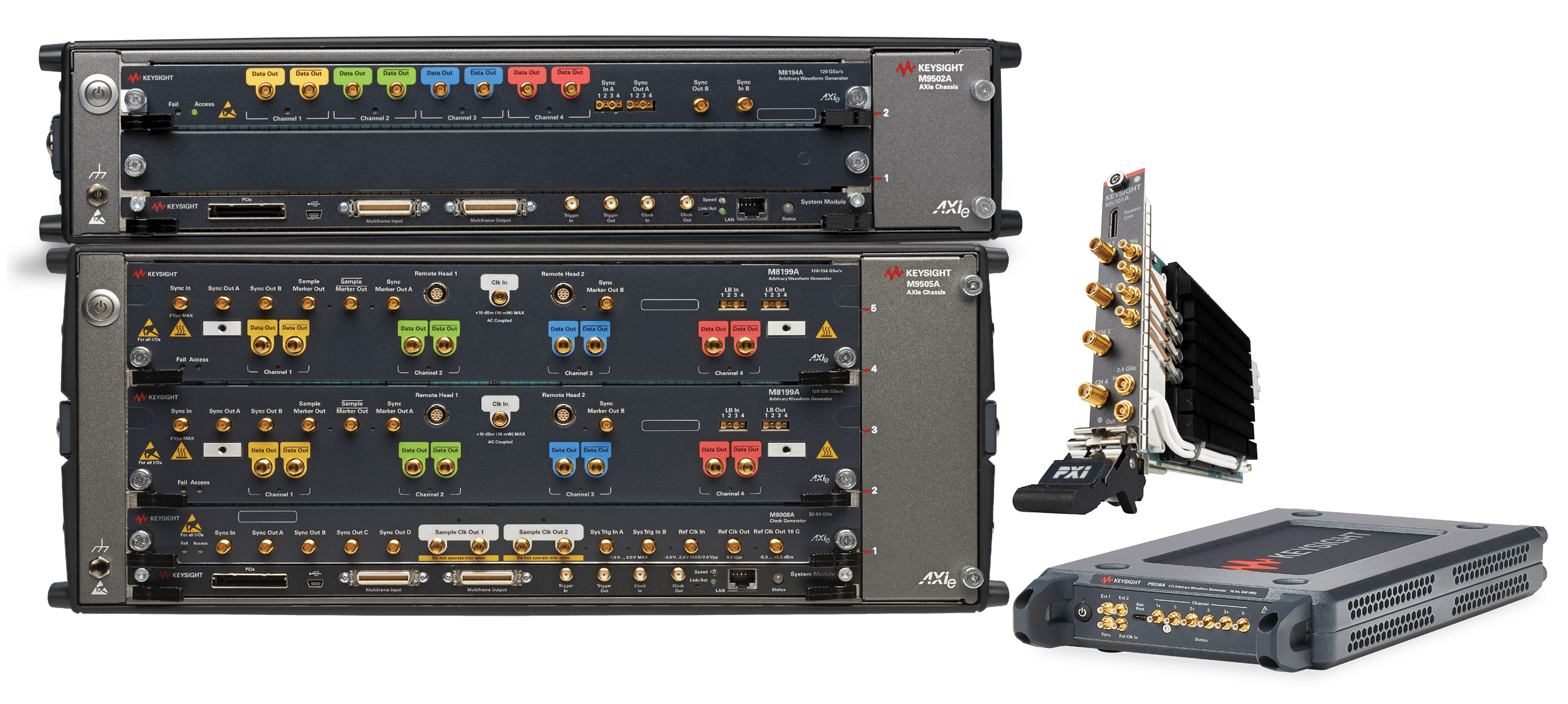

Thông số chính của Máy phát dạng sóng tùy ý M8100 Series/ Arbitrary Waveform Generators

• Tốc độ lấy mẫu: 125 MSa/s – 256 GSa/s
• Độ phân giải Bit: 8-bit – 14-bit
• Băng thông Analog: 3 – 80 GHz
• Dải động không nhiễu (SFDR): Lên tới -49 dBc

Ứng dụng của Máy phát dạng sóng tùy ý M8100 Series/ Arbitrary Waveform Generators

Hàng không vũ trụ và Quốc phòng
Việc lựa chọn nguồn phát xạ phù hợp để sử dụng cho mục đích thử nghiệm ứng dụng tác chiến điện tử (EW) là một nhiệm vụ đầy thách thức. Một số khó khăn nảy sinh vì quyết định đó phải dựa trên các yêu cầu riêng của kỹ sư thử nghiệm, cùng với các sắc thái của từng ứng dụng và điều đó có nghĩa là không có nguồn nào là lý tưởng trong mọi tình huống.

Bộ thu phát quang
Bộ thu phát quang thế hệ tiếp theo cho phép các nhà cung cấp dịch vụ viễn thông hỗ trợ các ứng dụng 100GE, 400GE và sắp tới là terabit. Để kiểm tra kỹ lưỡng bộ thu quang của bạn, bạn cần kích thích nó bằng các dạng sóng phức tạp bằng các định dạng điều chế và nguồn dữ liệu khác nhau. AWG dòng M8100A của Keysight có thể giúp bạn kiểm tra hiệu suất của bộ thu phát quang một cách nhanh chóng và chính xác.

Điểm nổi bật của dòng máy Máy phát dạng sóng tùy ý M8199B

Máy phát dạng sóng tùy ý M8199B mới cung cấp tốc độ, băng thông, độ chính xác và tính linh hoạt để đáp ứng các thách thức của các ứng dụng thế hệ tiếp theo của bạn.

• Cung cấp cho các kỹ sư R&D một nguồn tín hiệu hiệu suất cao cho các tín hiệu tùy ý, cho phép phát triển các thiết kế từ 160 GBaud trở lên
• Tối đa 8 kênh đồng bộ ở 256 GSa/giây với băng thông tương tự danh nghĩa vượt quá 80 GHz
• Phần cứng tích hợp và sẵn sàng sử dụng, cho phép bạn dành nhiều thời gian hơn để chạy thử nghiệm
• Hiệu chuẩn đáp ứng pha và tần số tích hợp để có tín hiệu đầu ra sạch
• Hệ thống linh hoạt với các tùy chọn nâng cấp từ 1 kênh lên 8 kênh đồng bộ
• Hoạt động với phần mềm nổi tiếng, bao gồm MATLAB, Keysight IQTools và giao diện lập trình SCPI dựa trên phần mềm M8070B

Điểm nổi bật của dòng máy Máy phát dạng sóng tùy ý M8199A

Khả năng của M8199A cho phép bạn đưa thiết kế của mình lên một tầm cao mới.

• AWG hiệu suất cao với tốc độ lấy mẫu lên tới 256 GS/giây và băng thông lên tới 70 GHz cung cấp đủ biên độ cần thiết cho các tín hiệu dạng xung
• Thiết bị tích hợp và sẵn sàng sử dụng giúp tiết kiệm thời gian và tài nguyên, đồng thời đẩy nhanh thời gian đưa ra thị trường
• Tính linh hoạt cao với các bản nâng cấp theo giấy phép từ hai đến bốn kênh và tốc độ lấy mẫu từ 128 đến 256 GS/giây
• Hỗ trợ tất cả các công cụ phần mềm có sẵn cho AWG Dòng M8100A
• Lý tưởng cho ứng dụng viễn thông, vật lý và khoa học tự nhiên như truyền dẫn mạch lạc, phát hiện trực tiếp, tạo tín hiệu radar và bất kỳ kích thích tín hiệu tần số cao nào

Thông số chính của Máy phát dạng sóng tùy ý M8199A

• Tốc độ lấy mẫu: 128/256 GSa/s
• Độ phân giải Bit: 8-bit
• Băng thông tương tự: 65 GHz
• Trở kháng: 50 Ω (nom)
• Dải động không nhiễu (SFDR): Lên tới -49 dBc
• Đầu nối: 1.85 mm (đầu nối cái)
• Bộ nhớ mẫu: 512 kSa/kênh.

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, NSI-MI, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.

Chia sẻ

Chia sẻ

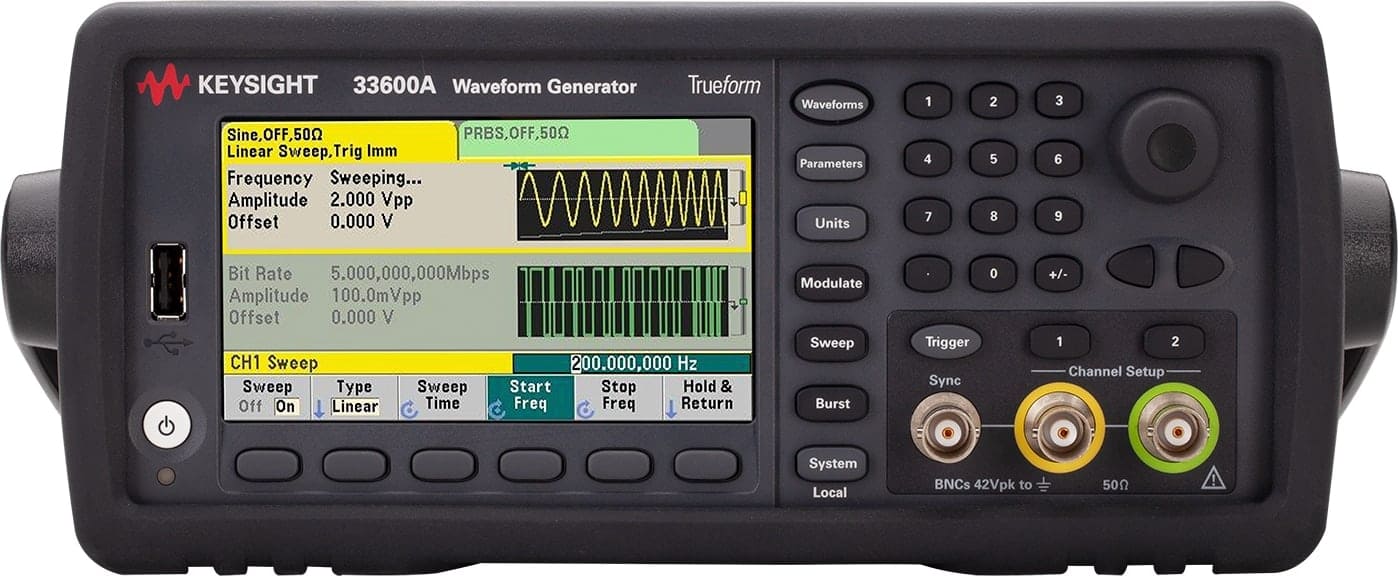

Công nghệ Trueform độc quyền của Keysight giúp bạn tự tin tạo ra dạng sóng chính xác mà bạn cần với độ trung thực của tín hiệu, vượt trội hơn hiệu suất của công nghệ tổng hợp kỹ thuật số trực tiếp (DDS).

Với Máy phát dạng sóng và hàm Trueform Series, bạn có thể xác định bất kỳ hình dạng dạng sóng nào và bất kỳ độ dài dạng sóng nào bằng khả năng tạo dạng sóng tùy ý từng điểm. Công nghệ chống răng cưa đảm bảo dạng sóng của bạn cực kỳ chính xác và có thể phát ở bất kỳ tốc độ nào bạn chọn. Phát tín hiệu theo đúng định nghĩa, ở tốc độ lấy mẫu chính xác, mà không bỏ sót các bất thường trong thời gian ngắn quan trọng để thử nghiệm độ tin cậy của thiết bị.

Ưu điểm của Máy tạo dạng sóng/Máy phát hàm Trueform Series (Waveform/Function Generators)

• Tính toàn vẹn của tín hiệu tốt hơn: Có được dạng sóng bạn muốn, bất kể tần số hay tốc độ lấy mẫu.
• Độ méo hài thấp hơn: Đo các đặc điểm thiết kế của bạn, không phải đặc điểm của máy phát dạng sóng.
• Giảm độ nhiễu: Ít độ nhiễu hơn giúp bạn có độ nhiễu pha cực thấp để biểu diễn tín hiệu chính xác nhất.
• Nhiễu băng thông thay đổi: Điều chỉnh băng thông của máy phát nhiễu tích hợp để kiểm soát nội dung tần số của tín hiệu.
• Khả năng tổng hợp và kết hợp dạng sóng: Bạn có thể tạo tín hiệu đa tần hai tông màu mà không cần máy phát hai kênh. Trên mô hình hai kênh, bạn có thể tổng hợp và kết hợp tối đa bốn tín hiệu.
• Kết nối BenchVue: Điều khiển trực quan máy phát dạng sóng, xây dựng các bài kiểm tra tự động và thiết kế dạng sóng tùy chỉnh từ PC của bạn.

Thông số chính của Máy tạo dạng sóng/Máy phát hàm Trueform Series (Waveform/Function Generators)

Tần số tối đa: 120 MHz

Độ dài dạng sóng tùy biến tối đa: 64 MSa/Kênh (MEM)

Tốc độ mẫu tối đa: 1 GSa/s

Edge Jitter thấp nhất: < 1 ps

Tổng méo hài: < 0.03%

Số kênh: 2

Kích thước:

261.1 mm W x 103.8 mm H x 303.2 mm D (có chắn)

212.8 mm W x 88.3 mm H x 272.3 mm D (không có chắn)

Trọng lượng: 3.5 kg (7.7 lbs.)

Các dòng máy Máy tạo dạng sóng/Máy phát hàm Trueform Series (Waveform/Function Generators)

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, NSI-MI, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.

Chia sẻ

Chia sẻ

Tham số kỹ thuật/ Tính năng sản phẩm:

• Dải tần hoạt động: 1 μHz to 250/350 MHz
• Số kênh: 1/2/4
• Độ bằng phẳng biên độ: ±0.5 dB
• Méo hài: < -55 dBc
• Tổng méo hài: < 0.1 %
• Phát xạ giả: < -55 dBc
• Nhiễu pha: < -120 dBc/Hz @ 10 MHz, offset 10kHz
• Phát tín hiệu xung: 1 μHz to 120/150 MHz
• Thời gian tăng/giảm sườn tín hiệu: 2.0 ns
• Phát hàm tùy biến: 1 μHz to 125/150 MHz
• Bộ nhớ dạng sóng: 16 kPoint
• Tốc độ lấy mẫu: 1.2 GS/s
• Mức biên độ tín hiệu: 2 mVpp to 6 Vpp
• Độ phân giải biên độ: 0.5 mVpp
• Các dạng điều chế: AM, FM, PM, FSK, PSK, PWM
• Giao tiếp: USB, LAN
• Hiển thị: 7 inch
• Nguồn cấp: 100 to 240 VAC ±10 % @ 45–66 Hz
• Nhiệt độ hoạt động: +5 °C to +40 °C
• Tính năng tích hợp: N/A

Công ty chúng tôi luôn luôn mong muốn được trở thành đối tác tin cậy và là nhà cung cấp thiết bị, giải pháp hàng đầu cho sự thành thành công của Quý Khách hàng. Mọi thông tin chi tiết Quý Khách vui lòng liên hệ:

Công ty Cổ phần Công nghệ MITAS Hà Nội

Địa chỉ: Tầng 5, tòa nhà C’Land, Số 81 Lê Đức Thọ, Nam Từ Liêm, Hà Nội

Web: https://mitas.vn  | ĐT: (+84) 243 8585 111 | Email: sales@mitas.vn

Sự ủng hộ tin yêu của Quý Khách hàng là động lực và tài sản vô giá đối với tập thể công ty chúng tôi. Chúng tôi xin trân trọng cảm ơn./.

Chia sẻ

Chia sẻ

Tham số kỹ thuật/ Tính năng sản phẩm:

• Dải tần hoạt động: 1 μH to 150 MHz
• Số kênh: 1/2
• Độ bằng phẳng biên độ: ±0.5 dB
• Méo hài: ±0.5 dB
• Tổng méo hài: < 0.04 %
• Phát xạ giả: <-80 dBc
• Nhiễu pha: < -127 dBc/Hz typ @10MHz, 10kHz offset
• Phát tín hiệu xung: 1 μHz to 80 MHz
• Thời gian tăng/giảm sườn tín hiệu: 4.0 ns
• Phát hàm tùy biến: 1 μHz to 80 MHz
• Bộ nhớ dạng sóng: 16 k points
• Tốc độ lấy mẫu: 600 MS/s
• Mức biên độ tín hiệu: 2 mV – 6 Vpp
• Độ phân giải biên độ: 1 mVpp
• Các dạng điều chế: AM, FM, PM, PSK,FSK , PWM
• Giao tiếp: USB
• Hiển thị: 7″
• Nguồn cấp: 100 V to 240 V (+/-10 %) at 50 Hz / 60Hz
• Nhiệt độ hoạt động: 0 ℃ to 40 ℃
• Tính năng tích hợp: N/A

Công ty chúng tôi luôn luôn mong muốn được trở thành đối tác tin cậy và là nhà cung cấp thiết bị, giải pháp hàng đầu cho sự thành thành công của Quý Khách hàng. Mọi thông tin chi tiết Quý Khách vui lòng liên hệ:

Công ty Cổ phần Công nghệ MITAS Hà Nội

Địa chỉ: Tầng 5, tòa nhà C’Land, Số 81 Lê Đức Thọ, Nam Từ Liêm, Hà Nội

Web: https://mitas.vn  | ĐT: (+84) 243 8585 111 | Email: sales@mitas.vn

Sự ủng hộ tin yêu của Quý Khách hàng là động lực và tài sản vô giá đối với tập thể công ty chúng tôi. Chúng tôi xin trân trọng cảm ơn./.

Chia sẻ

Chia sẻ

Tham số kỹ thuật/ Tính năng sản phẩm:

• Dải tần hoạt động: 1 μHz – 30/60 MHz
• Số kênh: 1/2
• Độ bằng phẳng biên độ: ±0.3 dB
• Méo hài: <- 50 dBc
• Tổng méo hài: 0.075 %
• Phát xạ giả: <- 55 dBc
• Nhiễu pha: N/A
• Phát tín hiệu xung: 1 μHz – 12.5 MHz
• Thời gian tăng/giảm sườn tín hiệu: 16.8 ns
• Phát hàm tùy biến: 1 μHz – 6 MHz
• Bộ nhớ dạng sóng: 16 k points
• Tốc độ lấy mẫu: 30 MSa/s
• Mức biên độ tín hiệu: 2 mV – 10 Vpp
• Độ phân giải biên độ: 1mV
• Các dạng điều chế: AM, DSB-AM, FM, PM, FSK, ASK, PSK, PWM
• Giao tiếp: USB
• Hiển thị: 4.3″
• Nguồn cấp: 100 V to 240 V (+/-10 %) at 50 Hz / 60Hz
• Nhiệt độ hoạt động: 0 ℃ to 40 ℃
• Tính năng tích hợp: N/A

Công ty chúng tôi luôn luôn mong muốn được trở thành đối tác tin cậy và là nhà cung cấp thiết bị, giải pháp hàng đầu cho sự thành thành công của Quý Khách hàng. Mọi thông tin chi tiết Quý Khách vui lòng liên hệ:

Công ty Cổ phần Công nghệ MITAS Hà Nội

Địa chỉ: Tầng 5, tòa nhà C’Land, Số 81 Lê Đức Thọ, Nam Từ Liêm, Hà Nội

Web: https://mitas.vn  | ĐT: (+84) 243 8585 111 | Email: sales@mitas.vn

Sự ủng hộ tin yêu của Quý Khách hàng là động lực và tài sản vô giá đối với tập thể công ty chúng tôi. Chúng tôi xin trân trọng cảm ơn./.

Chia sẻ

Chia sẻ

Tham số kỹ thuật/ Tính năng sản phẩm:

• Dải tần hoạt động: 1 μHz to 25/50/100/150/250 MHz
• Số kênh: 1/2
• Độ bằng phẳng biên độ: 0.1 mVP-P, 0.1`mVRMS
• Méo hài: < -65 dBc
• Tổng méo hài: ≤ 0.04%
• Phát xạ giả: < -73 dBc
• Nhiễu pha: < -125 dBc/Hz at 20 MHz, 10 kHz offset
• Phát tín hiệu xung: 1 mHz to 20/40/80/120/160 MHz
• Thời gian tăng/giảm sườn tín hiệu: ≤ 7.0 ns
• Phát hàm tùy biến: 1 mHz to 12.5/25/50/75/125 MHz
• Bộ nhớ dạng sóng: 131 Kpoint
• Tốc độ lấy mẫu: 250 MSa/s – 2 GSa/s
• Mức biên độ tín hiệu: 1 mVP-P to 10`VP-P
• Độ phân giải biên độ: 0.1 mVP-P, 0.1`mVRMS
• Các dạng điều chế: AM, FM, PM, FSK, PWM
• Giao tiếp: USN, LAN
• Hiển thị: 9-inch
• Nguồn cấp: 220-240 VAC, 100-120 VAC, 50/60 Hz
• Nhiệt độ hoạt động: 0 ℃ to 40 ℃
• Tính năng tích hợp: N/A

Công ty chúng tôi luôn luôn mong muốn được trở thành đối tác tin cậy và là nhà cung cấp thiết bị, giải pháp hàng đầu cho sự thành thành công của Quý Khách hàng. Mọi thông tin chi tiết Quý Khách vui lòng liên hệ:

Công ty Cổ phần Công nghệ MITAS Hà Nội

Địa chỉ: Tầng 5, tòa nhà C’Land, Số 81 Lê Đức Thọ, Nam Từ Liêm, Hà Nội

Web: https://mitas.vn  | ĐT: (+84) 243 8585 111 | Email: sales@mitas.vn

Sự ủng hộ tin yêu của Quý Khách hàng là động lực và tài sản vô giá đối với tập thể công ty chúng tôi. Chúng tôi xin trân trọng cảm ơn./.

Chia sẻ

Chia sẻ

Tham số kỹ thuật/ Tính năng sản phẩm:

• Dải tần hoạt động: 1 μHz = 20 MHz
• Số kênh: 1/2
• Độ bằng phẳng biên độ: ±0.3 dB
• Méo hài: <-50 dBc
• Tổng méo hài: <0.2%
• Phát xạ giả: <–50 dBc
• Nhiễu pha: 20 MHz: <–110 dBc/Hz at 10 kHz offset
• Phát tín hiệu xung: 1 μHz to 10 MHz
• Thời gian tăng/giảm sườn tín hiệu: ≤18 ns
• Phát hàm tùy biến: 1 mHz to 10 MHz
• Bộ nhớ dạng sóng: 128 Kpoint
• Tốc độ lấy mẫu: 250 MS/s
• Mức biên độ tín hiệu: 10 mVp-p – 10 Vp-p
• Độ phân giải biên độ: 0.1 mVp-p, 0.1 mVrms
• Các dạng điều chế: AM, FM, PWM
• Giao tiếp: USB
• Hiển thị: 3.5-inch
• Nguồn cấp: 220-240 VAC, 100-120 VAC, 50/60 Hz
• Nhiệt độ hoạt động: 0 ℃ to 40 ℃
• Tính năng tích hợp: N/A

Công ty chúng tôi luôn luôn mong muốn được trở thành đối tác tin cậy và là nhà cung cấp thiết bị, giải pháp hàng đầu cho sự thành thành công của Quý Khách hàng. Mọi thông tin chi tiết Quý Khách vui lòng liên hệ:

Công ty Cổ phần Công nghệ MITAS Hà Nội

Địa chỉ: Tầng 5, tòa nhà C’Land, Số 81 Lê Đức Thọ, Nam Từ Liêm, Hà Nội

Web: https://mitas.vn  | ĐT: (+84) 243 8585 111 | Email: sales@mitas.vn

Sự ủng hộ tin yêu của Quý Khách hàng là động lực và tài sản vô giá đối với tập thể công ty chúng tôi. Chúng tôi xin trân trọng cảm ơn./.

Chia sẻ

Chia sẻ

Tham số kỹ thuật/ Tính năng sản phẩm:

• Dải tần hoạt động: 1 μHz – 25/60MHz
• Số kênh: 1/2
• Độ bằng phẳng biên độ: ±0.4 dB
• Méo hài: < -60 dBc
• Tổng méo hài: < 0.2%
• Phát xạ giả: < -45 dBc
• Nhiễu pha: 1 MHz: < -110 dBc/Hz @ 10 kHz offset
• Phát tín hiệu xung: 1 μHz to 12.5/30 MHz
• Thời gian tăng/giảm sườn tín hiệu: <12 ns
• Phát hàm tùy biến: 1 μHz to 10/30 MHz
• Bộ nhớ dạng sóng: 8 Kpoint
• Tốc độ lấy mẫu: 125/300 MS/s
• Mức biên độ tín hiệu: 1 mVp-p – 10 Vp-p
• Độ phân giải biên độ: 1 mVp-p, 1 mVrms
• Các dạng điều chế: AM, FM, PM, FSK, PWM
• Giao tiếp: USB
• Hiển thị: 3.95-inch
• Nguồn cấp: 220-240 VAC, 100-120 VAC, 50/60 Hz
• Nhiệt độ hoạt động: 0 ℃ to 40 ℃
• Tính năng tích hợp: N/A
