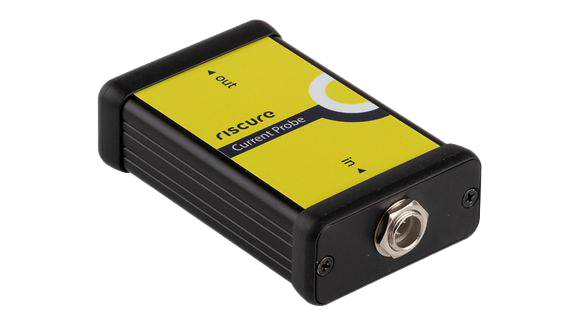

Thiết bị đo trường điện từ độ chính xác cao DS1203A
Thiết bị đo dòng tiêu thụ năng lượng của hệ thống nhúng (SoC, FPGA…), phục vụ phân tích tín hiệu ngược (side‑channel analysis) với độ nhạy cao và bandwidth mở rộng từ 0.1 MHz đến 2.5 GHz
Điểm nổi bật
-
Cảm biến dòng thụ động độ nhạy cao, phù hợp sử dụng trong phân tích kênh phụ (SCA) trên thiết bị nhúng
-
Dải băng thông đo từ 0.1 MHz đến 2.5 GHz
-
Độ nhạy đo dòng: 25 mV/mA (không dùng amplifier) → khi kết nối vào mạch giới hạn 50 Ω, mức dòng nhỏ vẫn được phát hiện rõ ràng
-
Impedance probe: ~60 mΩ + 10 µH ở dải dưới 200 kHz
Thông số chính
-
Bandwidth: 0.1 MHz đến 2.5 GHz
-
Độ nhạy (sensitivity): 25 mV/mA (không amplifier) đo qua 50 Ω termination
-
Trở kháng đầu vào: khoảng 60 mΩ + 10 µH (với f < 200 kHz)
-
Power: 12 V DC từ nguồn ngoài
-
Connector đầu ra: SMA
-
Không cần amplifier, dùng trực tiếp với mạch điện năng test
