Thiết bị di động sử dụng trạng thái nhàn rỗi và ngủ để giảm thiểu dòng điện và kéo dài tuổi thọ pin. Trạng thái hoạt động truyền dữ liệu có thể sử dụng dòng điện nhiều hơn 1.000 lần. Đo dòng điện liền mạch ghi lại dòng điện hoạt động lớn và dòng điện nhàn rỗi nhỏ trong cùng một dạng sóng. Đo dòng điện chính xác xuống đến microampere và nanoampere với các đơn vị nguồn/đo lường của Keysight.

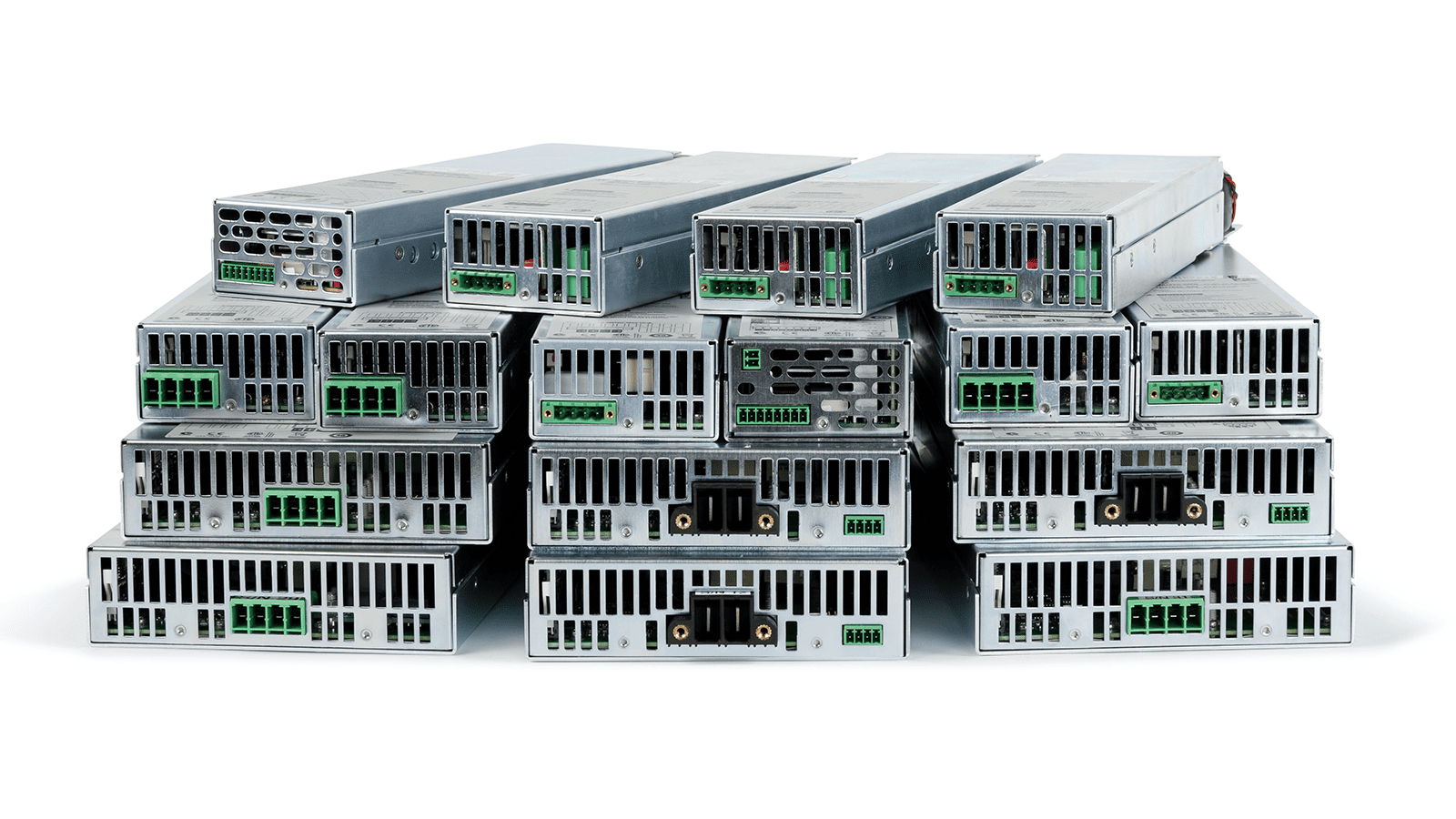

Điểm nổi bật của Module kiểm tra nguồn SMU Keysight, Hệ thống N6700
- điện áp: 2 phần tư 0 đến 20 V, 4 phần tư -20 đến 20 V
- dòng điện: -3 đến 3 A hoặc -8 đến 8 A
- công suất: 20 W đơn rộng và 80 W đôi rộng
- mô phỏng pin; nguồn và chìm ổn định không có trục trặc
- điện trở đầu ra có thể lập trình để mô phỏng pin
- ghi dữ liệu điện áp và dòng điện ở mức 200 kSa/giây
- đo dòng điện chính xác với phạm vi liền mạch
- đặc trưng cho dòng điện ngủ, nhàn rỗi và hoạt động
- phân tích thiết bị và pin với chế độ vôn kế bao gồm đầu nối ngắt kết nối nhanh
Các dòng máy Module kiểm tra nguồn SMU Keysight, Hệ thống N6700
| Dòng máy | N6784A | N6785A | N6781A | N6783A |
| Mô tả | Mô-đun nguồn đa năng 4-quadrant, được thiết kế cho các ứng dụng trong R&D và môi trường thử nghiệm tự động hóa. Với dải điện áp từ 0 – 20 V, dải dòng điện 3 A và công suất tối đa 20 W, thiết bị hoạt động như một nguồn điện hai cực và tải điện tử. Lý tưởng để thử nghiệm nhiều thiết bị trong điều kiện thực tế, bao gồm đặc trưng hóa, kiểm tra chức năng và mô phỏng năng lượng động. |
(SMU) được thiết kế chuyên dụng để phân tích mức tiêu thụ pin của các thiết bị di động lớn chạy bằng pin lên đến 20 V, lên đến 8 A, lên đến 80 W. | Two-Quadrant SMU cho Battery Drain Analysis, 20 V | Mô-đun nguồn đa năng 2-quadrant, được thiết kế để sử dụng cho việc thử nghiệm các thiết bị chạy bằng pin (di động) trong môi trường sản xuất hoặc thử nghiệm tự động. |
| Voltage | Lên đến ±20 V | 20 V / 15 V / 10 V / 6 V | Lên đến 20 V | 8 V |
| Current | Lên đến ±3 A | ± 4 A / ± 5 A / ± 6.7 A / ± 8 A | Lên đến ±3 A | -2 A tới +3 A |
| Power | 20 W | Lên đến 80 W | 20 W | 24 W |
| Output voltage ripple & noise (PARD) from 20 Hz – 20 MHz: | n/a | CV peak-to-peak: 15 mV CVrms: 1.5 mV |
||
| Programming Accuracy | Voltage, 20 V range: 0.025% + 1.8 mV Voltage, 6 V range: 0.025% + 600 µV Current, 3 A and 1 A ranges: 0.04% + 300 µA Current, 10 mA range: 0.25% + 5 µA |
Voltage, 20 V, 15 V, 10 V, and 6 V ranges: 0.025% + 1.8 mV Current, 4 A, 5 A, 6.7 A, and 8 A ranges: 0.04% + 1.4 mA |
voltage, 20 V range: 0.025% + 1.8 mV voltage, 6 V range: 0.025% + 600 µV current, 3 A and 1 A ranges: 0.04% + 300 µA current, 300 mA range: 0.03% + 150 µA |
Voltage: 0.1% + 10 mV Positive Current: 0.1% + 1.8 mA Negative Current @ -2 A: 0.2% + 1.8 mA |
| Output Programming Speed | The output voltage can change in 10 µs or at 100 kHz into a resistive load. | |||
| Measurement Accuracy (at 23°C ± 5°C) | Voltage, 20 V range: 0.025% + 1.2 mV Current, 3 A range: 0.03% + 250 µA Current, 100 mA range: 0.025% + 10 µA Current 10 µA range: 0.025% + 8 nA |
Voltage, 20 V range: 0.025% 1.8 mV Current, 8 A range: 0.04% + 1.5 mA Current, 100 mA range: 0.025% + 10 µA Current, 1 mA range: 0.025% + 100 nA |
voltage, 20 V range: 0.025% + 1.2 mV* current, 3 A range: 0.03% + 250 µA* current, 100 mA range: 0.025% + 10 µA* current, 10 µA range: 0.025% + 8 nA |
Voltage: 0.05% + 5 mV Current high range: 0.1% + 600 µA Current low range (≤ 150 mA): 0.1% + 75 µA |
| Fast modulation of DC | Tạo dạng sóng cao đến 100 kHz | Tạo dạng sóng đến 100 kHz | ||
| High-speed digitized measurements | Thu thập/xem mức tiêu thụ điện năng của DUT lên đến 5 µs với bộ số hóa 200 kHz tích hợp. | Thu thập/xem mức tiêu thụ điện năng của DUT lên đến mỗi 5 µs với bộ số hóa 200 kHz tích hợp | ||
| Transient Response: | < 30 mV of droop in response to 0.15A / µs current transients |
