Mô-đun nguồn tự động điều chỉnh chính xác, hệ thống nguồn N6700
Mô-đun nguồn tự động điều chỉnh cung cấp khả năng kiểm soát chính xác ở vùng milliampe và microampe với khả năng số hóa điện áp và dòng điện đồng thời.
Điểm nổi bật
Mô-đun nguồn chính xác Keysight cung cấp khả năng điều khiển và đo lường chính xác ở mức miliampe và microampe, đồng thời số hóa điện áp và dòng điện. Phân tích các phép đo điện áp và dòng điện thu được theo thời gian như máy hiện sóng.
Thiết kế siêu nhỏ gọn: mainframe 1U chứa đến 4 module với tổng công suất 400 W–1200 W tùy loại mainframe.
Autoranging module: mở rộng dải điện áp‑dòng cho công suất tối đa ở nhiều mức, giảm số module cần sử dụng.
Built‑in đo điện áp và điện dòng, giao tiếp GPIB / USB / LAN, tuân chuẩn LXI Class C.
Bảo vệ OVP, OCP, over‑temperature, fault‑interlock nhanh trong ~10 µs.
Output sequencing, lập trình tốc độ và hỗ trợ trigger và đồng bộ giữa nhiều mainframe.
Thông số chính
Điện áp đầu ra có thể lập trình: 0 đến 60 V
Công suất đầu ra: 50 đến 500 W
Độ chính xác điện áp: 0,016% + 1,5 mV (Đầu ra 5,5 V)
Gợn sóng và nhiễu 4,5 mVpp (Đầu ra 50V)
Lập trình lên và xuống với tải điện trở thường là 1,5 ms
Bảo vệ quá áp, quá dòng và quá nhiệt
Các mô-đun 50 và 100 W là loại đơn, cho phép lắp bốn mô-đun trên mỗi máy chủ lớn
Các mô-đun có thể hoạt động ở công suất đầu ra thấp hơn để duy trì trong phạm vi định mức đầu ra của máy chủ lớn
Các mô-đun bao gồm một đầu nối ngắt kết nối nhanh

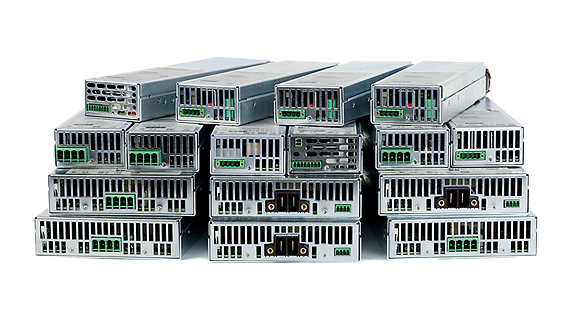

Thông số chính các modules máy
| Dòng máy | Mô tả ngắn | Tính năng chính |
|---|---|---|
| N6751A (50 W) | Autoranging 50 W, up to 50 V, 1.5 A | Autoranging, low noise, fast programming, 1-slot module |
| N6752A (100 W) | Autoranging 100 W, 50 V, 3 A | Tương tự N6751A với công suất cao hơn |
| N6753A (300 W) | Autoranging 300 W, 20 V, 50 A | Module cao công suất, chiếm 2 slot |
| N6754A (300 W) | Autoranging 300 W, 60 V, 20 A | Tương tự N6753A, 2 slots |
| N6755A (500 W) | Autoranging 500 W, 20 V, 50 A | Công suất lớn, chiếm 2 slot |
| N6756A (500 W) | Autoranging 500 W, 60 V, 17 A | Version 60 V |
| N6761A (50 W Precision) | Precision 50 W, 50 V, 1.5 A | Precision control & measurement, low noise |
| N6762A (100 W Precision) | Precision 100 W, 50 V, 3 A | Như trên |
| N6763A (300 W Precision) | Precision 300 W, 20 V, 50 A | Chiếm 2 slot |
| N6764A (300 W Precision) | Precision 300 W, 60 V, 20 A | Chiếm 2 slot |
| N6765A (500 W Precision) | Precision 500 W, 20 V, 50 A | Chiếm 2 slot |
| N6766A (500 W Precision) | Precision 500 W, 60 V, 17 A | Chiếm 2 slot |
| N6781A–A6A SMU modules | Source‑Measure Units | Autoranging + SMU tính năng (đa quadrant) |
| N6783A application-specific | Modules ứng dụng chuyên biệt (battery, comms) | charge/discharge đặc thù |
| N6791A–N6792A load modules | Electronic load 100/200 W | Modes: CC, CV, CR, CP; arb waveform; measurement & protection |
