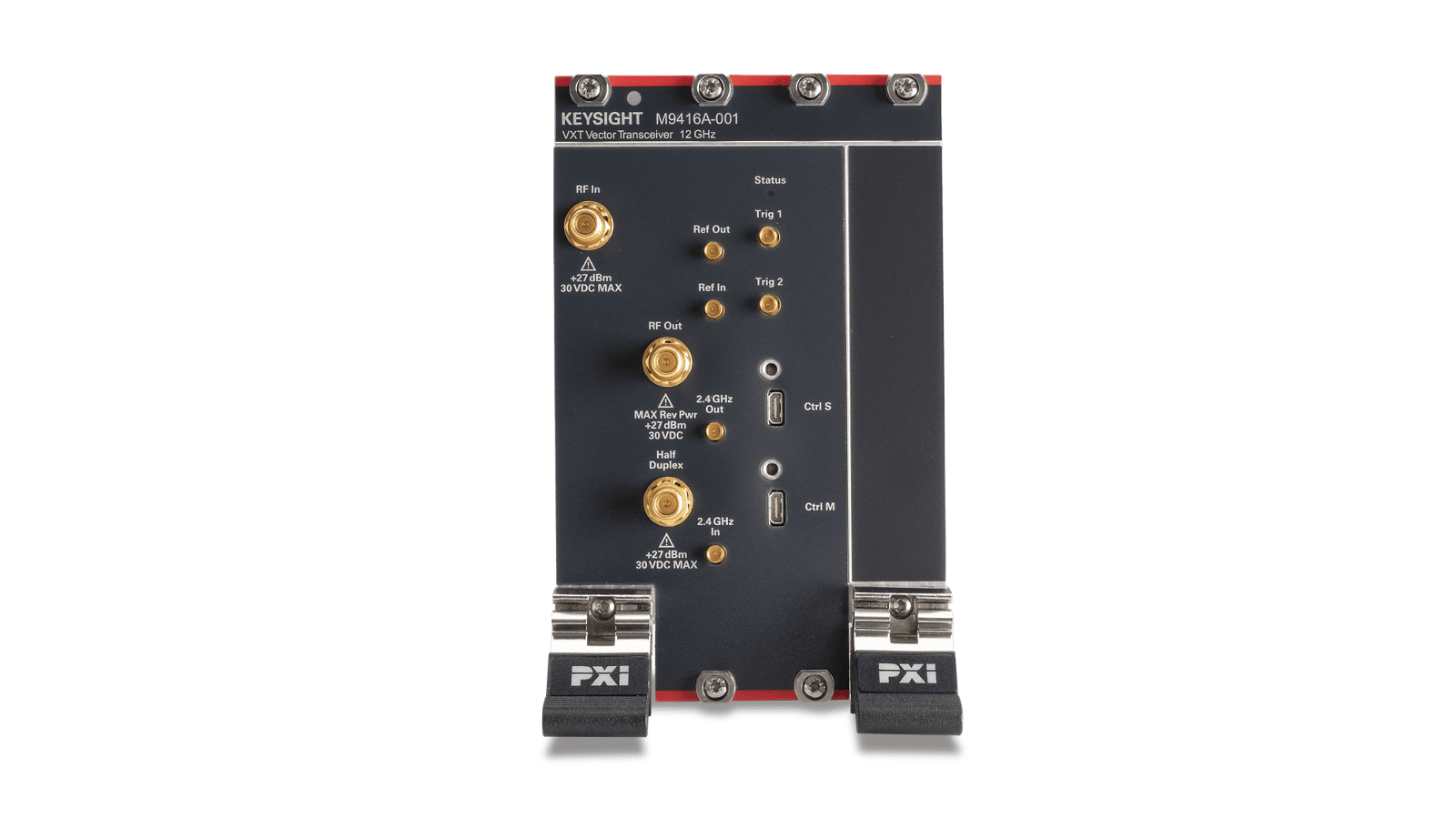

Máy thu phát PXI Vector / PXI Vector Transceivers
- Mô tả sản phẩm
- Tài liệu tham khảo
- Nhận xét
Ứng dụng của Máy thu phát PXI Vector / PXI Vector Transceivers
– Hỗ trợ các nhu cầu kiểm tra nâng cao 5G với băng thông phân tích và tạo tín hiệu
– Đạt được lợi nhuận kiểm tra lớn hơn để xác minh thiết kế và kiểm tra sản xuất với hiệu suất RF tốt nhất trong lớp, bao gồm công suất đầu ra, nhiễu pha và độ chính xác biên độ
– Hỗ trợ một loạt các ứng dụng bằng cách sử dụng cùng một phần mềm ứng dụng đo lường được sử dụng trong các thiết bị để bàn, bao gồm tạo tín hiệu PathWave, các ứng dụng đo lường X-Series và phần mềm phân tích tín hiệu vectơ
– Tăng thông lượng kiểm tra bộ khuếch đại công suất
– Thực hiện kiểm tra đa kênh (MIMO) và đa địa điểm trong giai đoạn xác minh thiết kế và sản xuất
– Dải Mở rộng dải tần đến mmW (FR2) với bộ thu phát véc tơ M1740A mmWave
Thông số chính của Máy thu phát PXI Vector / PXI Vector Transceivers
| Dải tần: | 1 MHz to 6 GHz, 26.5 GHz |
| Độ lão hóa tần số: | ±1 x 10–6 /year |
| Độ phân giải tần số: | 1 Hz |
| Số điểm đo: | 1 – 100,001 |
| Nhiễu pha đơn biên: | typ. –134 dBc/Hz (@f=1000MHz, offset 100kHz) |
| Thời gian quét: | |
| RBW: | 1 Hz to 10 MHz |
| VBW: | 1 Hz to 10 MHz |
| Tín hiệu vào tối đa: | 30 Vdc ; 30 dBm |
| TOI: | +31 dBm |
| DANL: | typ. –167 dBm/Hz @f=1GHz |
| Băng thông phân tích: | 100MHz / 200 MHz/ 600 MHz/ 1.2 GHz |
| Độ chính xác biên độ: | ± 0.30 dB |
| Nguồn trigger: | Free Run, Video, External |
| Bộ nhớ lưu trữ I/Q : | N/A |
| Chuẩn kết nối cao tần: | 50 Ω |
| Tham chiếu đầu vào: | SMA female/ 50 Ω/ 10 MHz |
| Tham chiếu đầu ra: | SMA female/ 50 Ω/ 1-50 MHz |
| Kết nối: | USB; LAN; GPIB |
| Hiển thị: | N/A |
| Nguồn cấp: | 100 to 240 VAC, 50 to 60 Hz |
| Nhiệt độ hoạt động: | 0 to 55 °C |
| Tính năng tích hợp | – Phân tích phổ thời gian thực – Đo EMI – Phân tích điều chế tương tự – Đo nhiễu pha – Đo hệ số tạp – Phân tích điều chế số – Các phép đo về công suất – Phân tích xung – Các phép đo cho tiêu chuẩn trong di động, truyền thông không dây … |
Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối được ủy quyền của Keysight Technologies, Ansys, NSI-MI, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.
