Máy phát sóng tùy ý dòng PXI

Các máy phát dạng sóng tùy ý dạng mô-đun của Keysight kết hợp tốc độ lấy mẫu cao và độ phân giải bit cao, cho phép các nhà thiết kế tạo ra dạng sóng để kiểm tra chính xác các hệ thống radar, vệ tinh và tần số nhanh

Liên hệ nhận báo giá

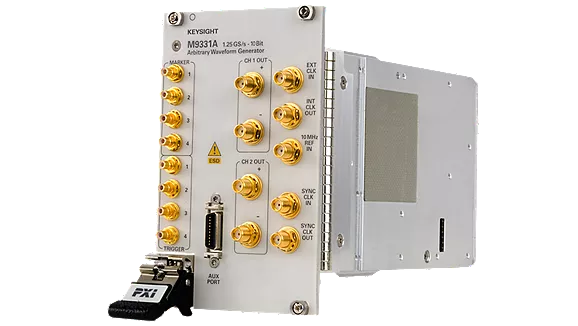

Máy phát sóng tùy ý dòng PXI

Máy tạo dạng sóng tùy ý PXI kết hợp tốc độ lấy mẫu cao và độ phân giải bit cao để kiểm tra chính xác các hệ thống radar, vệ tinh và tần số nhanh.

Điểm nổi bật

Bộ tạo dạng sóng tùy ý PXI (AWG) của Keysight mang lại hiệu suất vượt trội trong việc tạo ra các dạng sóng băng rộng phức tạp. Tốc độ lấy mẫu cao và độ phân giải bit cao được kết hợp trong một thiết bị duy nhất cho phép các nhà thiết kế tạo ra các dạng sóng lý tưởng để kiểm tra chính xác các hệ thống radar, vệ tinh và hệ thống linh hoạt về tần số. Với băng thông điều chế lên đến 500 MHz và dải động không tạp hơn 65 dBc, PXI AWG có thể được kết hợp với bộ chuyển đổi I/Q băng rộng để đạt được băng thông điều chế 1 GHz ở tần số vi sóng, phục vụ cho việc mô phỏng tín hiệu thực tế trong thử nghiệm hệ thống con IF và RF.

Hiệu suất vượt trội. Rút ngắn một nửa thời gian để hiểu rõ.

Trong hơn 75 năm qua, Keysight đã không ngừng khám phá những hiểu biết sâu sắc về đo lường. Trên hành trình đó, chúng tôi đã và đang tạo ra các thiết bị kiểm tra hàng đầu trong ngành với hình dạng và kích thước phù hợp với nhu cầu của khách hàng: thiết bị để bàn cỡ lớn, thiết bị để bàn cỡ nhỏ, thiết bị cầm tay và thiết bị dạng mô-đun.

Ngày nay, chúng tôi đang tích hợp hiệu suất vượt trội cùng khoa học đo lường nhất quán vào các thiết bị RF, vi sóng và kỹ thuật số tốc độ cao trong một danh mục thiết bị dạng mô-đun.

Thông số chính

Sample rate: từ 500 MSa/s đến 1.25 GSa/s
Độ phân giải: 12‑15 bit
Băng thông modulation: từ 500 MHz tới 1 GHz (I/Q upconverter)
Dynamic range: ≥ 65 dBc SFDR

Thông số chính các modules máy

Dòng máy (Model)	Mô tả ngắn	Tính năng chính
M3201A	500 MSa/s, 16‑bit, băng thông ~200 MHz	High channel density, low phase noise, hỗ trợ mod AM/FM/PM, khả năng sequencing, lập trình FPGA (Keysight)
M3202A	1 GSa/s, 12‑bit, ~400 MHz BW	Hỗ trợ ứng dụng quantum, massive MIMO; sequencing, FPGA programming, multi‑instrument sync (Keysight)
M9330A	1.25 GSa/s, 15‑bit, 500 MHz/BW per channel	Dynamic sequencing, spurious <–65 dBc, dual‑channel; up to 1 GHz modulation BW cùng upconverter (Keysight)
M9336A	PXIe I/Q AWG, 16‑bit, 540 MHz BW per channel (1080 MHz I/Q)	3 synchronized scalar channels; support 5G, DOCSIS, radar; channel skew/gain/offset control; Trueform (Keysight)
