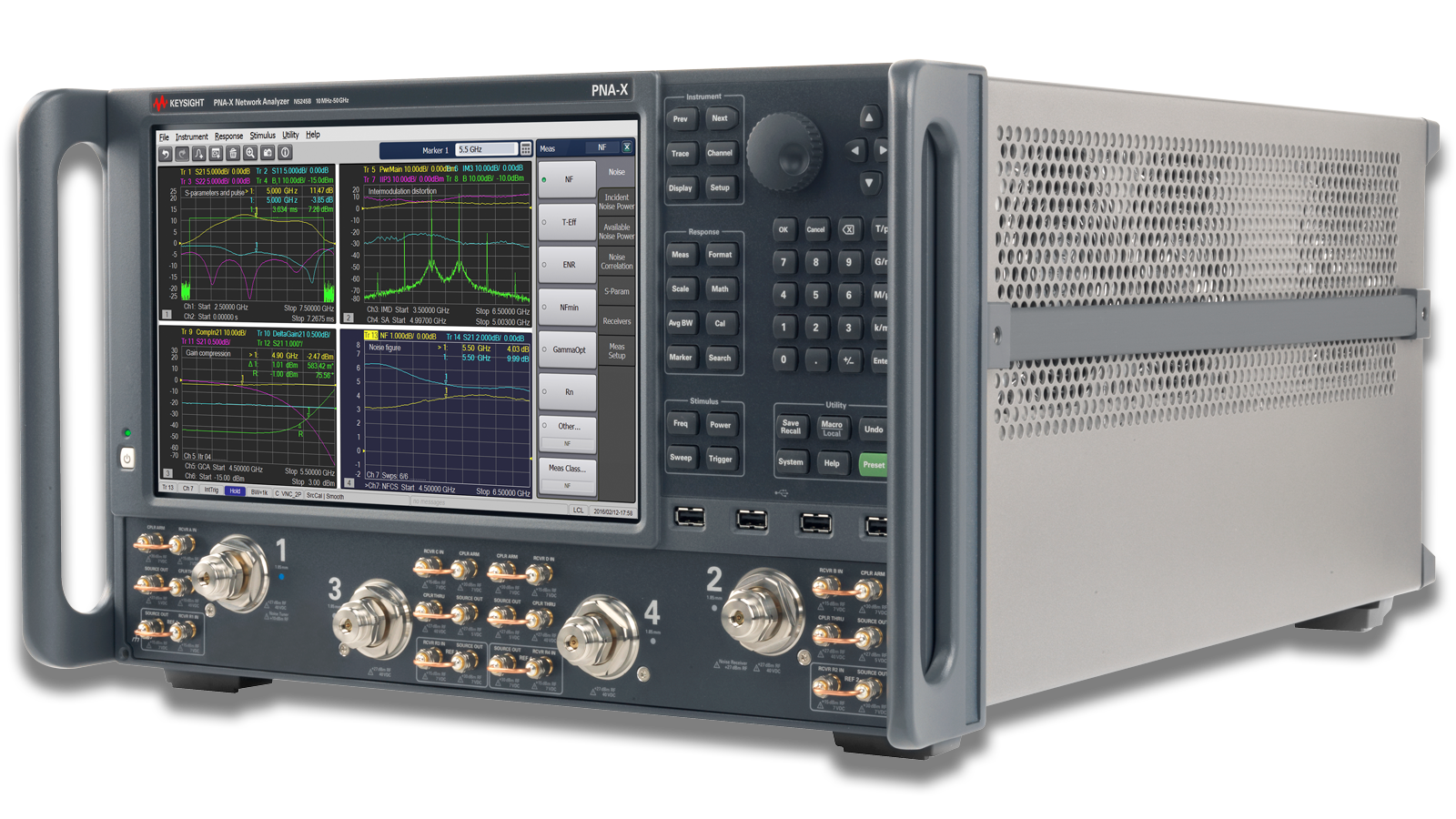

Máy phân tích mạng véc-tơ Keysight PNA Network Analyzer

Khi các thành phần vi sóng và RF trở nên phức tạp hơn, thì các thách thức trong việc thử nghiệm cũng tăng cao. Các thiết bị không dây hoạt động ở tần số thậm chí còn cao hơn, đòi hỏi phải kiểm tra đặc tính cẩn thận để đạt được thông số kỹ thuật truyền dữ liệu nhanh hơn. Các máy phân tích mạng vectơ (VNA) dòng PNA của Keysight cung cấp tính toàn vẹn của phép đo mà bạn cần để chuyển đổi những hiểu biết sâu sắc hơn thành các thiết kế tốt hơn.

Trong R&D, xác minh thiết kế hoặc sản xuất, các giải pháp máy phân tích mạng PNA sử dụng phần cứng tích hợp cao và phần mềm chuyên dụng để giúp bạn luôn đi trước các yêu cầu về hiệu suất thế hệ tiếp theo. Phần cứng linh hoạt và các ứng dụng phần mềm mở rộng cung cấp khả năng mô tả thiết bị phức tạp với nhiều phép đo qua một kết nối duy nhất.

Tham số kỹ thuật, Thống số, Thông số cơ bản Máy phân tích mạng véc-tơ Keysight PNA Network Analyzer

Dải tần hoạt động: 900 Hz tới 67 GHz

Độ chính xác tần số: ±0.7 ppm

Độ phân giải tần số: 1 Hz

Số cổng: 2-4

Công suất tín hiệu kiểm tra: –65 dBm tới +13 dBm

Dải động: 140 dB

Tốc độ đo quét: 50 μs/điểm

Nhiễu biên độ đường tín hiệu: 0.002 dB (rms)

Nhiễu pha đường tín hiệu: 0.015 độ

Độ ổn định với nhiệt độ: 0.01 dB/ºC and 0.060 độ/ºC

Tham số đo: 4 port S parameter

Số đường tín hiệu: 4

Băng thông IF: 1 Hz to 15 MHz

Độ định hướng sau khi hiệu chuẩn với bộ hiệu chuẩn cơ khí: ≥ 44 dB

Cổng kết nối: Chuẩn N- cái/ 3.5 mm – đực / 2.4 mm -đực

Mức tín hiệu vào tối đa: +30 dBm, ± 50 VDC

Số điểm đo: 100001

Điểm đánh dấu: 12

Cổng giao tiếp: USB, LAN, GPIB

Hiển thị: 12.1 in, LCD

Nguồn cấp: 220/240 VAC, 50/60/400 Hz

Nhiệt độ hoạt động: –10 ºC tới 55 ºC

Tính năng tích hợp Máy phân tích mạng véc-tơ Keysight PNA Network Analyzer

Đo nhiễu pha
Đo hệ số tạp
Các ứng dụng đo sử dụng kỹ thuật nén xung
Đo bộ trộn tần
Đo hệ số khuếch đại
Phân tích phổ tín hiệu
…



Data Sheet
