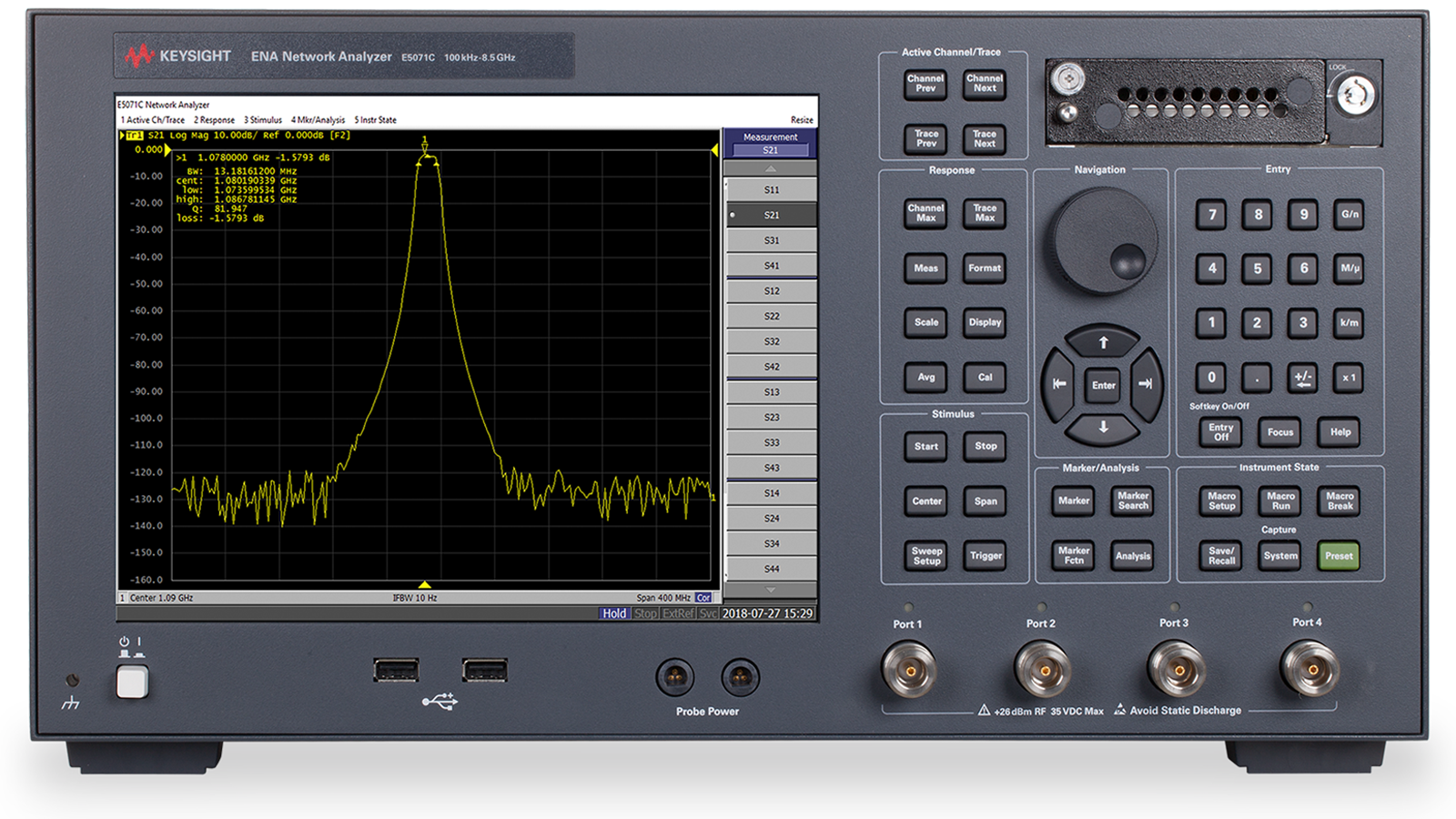

Máy phân tích mạng ENA Vector Network Analyzers

Máy phân tích mạng ENA Vector Network Analyzers là Sự cân bằng hợp lý giữa độ tin cậy và tốc độ.
Có được tốc độ cao, khả năng lặp lại và độ tin cậy mà bạn cần cho các thử nghiệm phân tích mạng cơ bản. Các máy phân tích mạng vectơ dòng ENA cung cấp hiệu suất tầm trung trong nhiều ứng dụng đo lường khác nhau. Từ phân tích trở kháng cơ bản đến đặc tính thành phần RF mục đích chung, dòng máy phân tích mạng ENA cung cấp các phép đo VNA thiết yếu mà mọi kỹ sư RF cần.

Tham số kỹ thuật, Thống số, Thông số cơ bản Máy phân tích mạng ENA Vector Network Analyzers

Dải tần hoạt động: 10 MHz tới 44 GHz

Độ chính xác tần số: ± 0.7 ppm

Độ phân giải tần số: 1 Hz

Số cổng: 2-4

Công suất tín hiệu kiểm tra: –60 dBm tới +17 dBm

Dải động: 140 dB

Tốc độ đo quét: 3ms/điểm

Nhiễu biên độ đường tín hiệu: 0.002 dB (rms)

Nhiễu pha đường tín hiệu: 0.020 độ

Độ ổn định với nhiệt độ: 0.02 dB/ºC and 0.2 độ/ºC

Tham số đo: 4 port S parameter

Số đường tín hiệu: 4

Băng thông IF: 1 Hz to 15 MHz

Độ định hướng sau khi hiệu chuẩn với bộ hiệu chuẩn cơ khí: ≥ 42

Cổng kết nối: Chuẩn N- cái/ 3.5 mm – đực / 2.4 mm -đực

Mức tín hiệu vào tối đa: +27 dBm or ± 35 VDC

Số điểm đo: 100001

Điểm đánh dấu: 12

Cổng giao tiếp: USB, LAN, GPIB

Hiển thị: 12.1 in, LCD

Nguồn cấp: 220/240 VAC, 50/60/400 Hz

Nhiệt độ hoạt động: –10 ºC tới 55 ºC

Tính năng cơ bản Máy phân tích mạng ENA Vector Network Analyzers

Đo nhiễu pha
Đo hệ số tạp
Các ứng dụng đo sử dụng kỹ thuật nén xung
Đo bộ trộn tần
Đo hệ số khuếch đại
Phân tích phổ tín hiệu
…



Data Sheet
