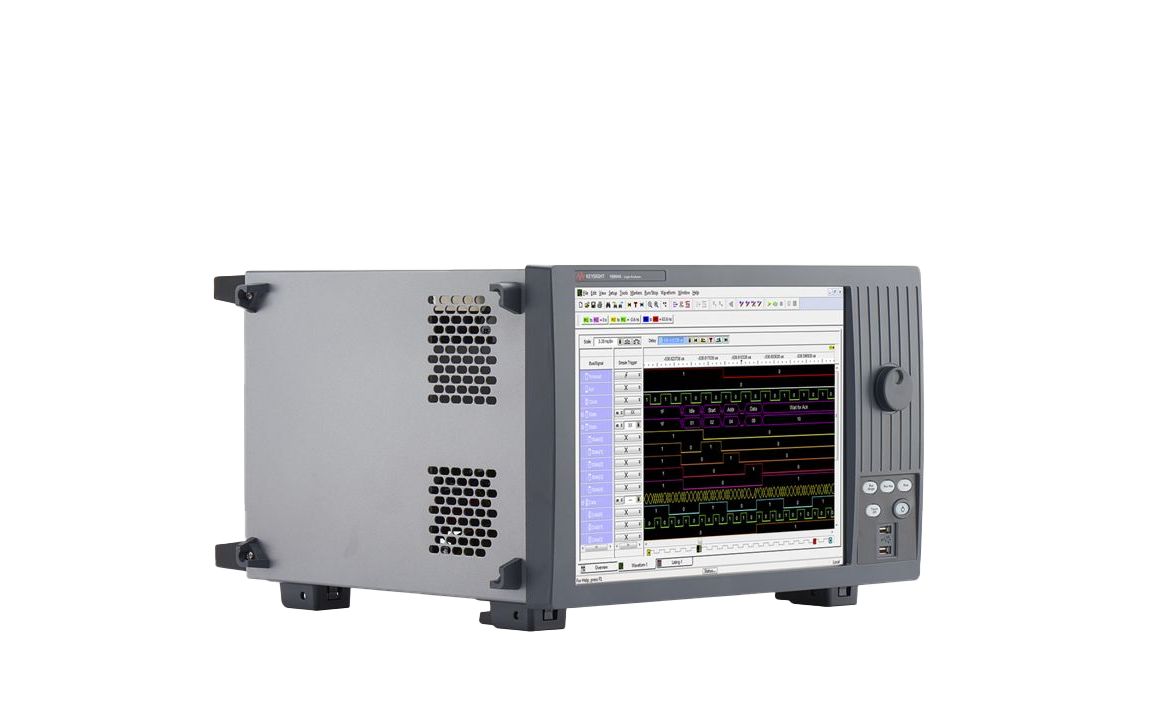

Máy phân tích logic di động 68 kênh Keysight 16862A

Cấu hình máy phân tích logic

68 kênh, trạng thái 350 MHz, zoom thời gian 12,5 GHz, thời gian 2,5 GHz, tiêu chuẩn độ sâu 2 Mb

Màn hình cảm ứng màu 15 inch (38,1 cm) để xem và điều hướng nhanh chóng nhiều tín hiệu và xe buýt

ổ SSD có thể tháo rời tích hợp, cổng USB 3.0 và LAN để truyền dữ liệu nhanh và lưu trữ lượng dữ liệu lớn

Bộ kích hoạt tuần tự 1,4 GHz để đảm bảo ghi lại các sự kiện tốc độ cao

Phân tích thời gian (lấy mẫu không đồng bộ)

thời gian lên đến 2,5 GHz/5,0 GHz/10 GHz (toàn kênh/nửa kênh/một phần tư kênh) để ghi lại hoạt động tín hiệu ở độ phân giải cao

bộ nhớ sâu lên đến 128 Mb/256 Mb/512 Mb (toàn bộ/nửa/một phần tư kênh) để xác định nguyên nhân gốc rễ của vấn đề và triệu chứng cách xa nhau về mặt thời gian

Thu phóng thời gian 12,5 GHz (80 ps) với độ sâu bộ nhớ 256K để phân tích sự kiện kích hoạt với độ phân giải cao

Phân tích trạng thái (lấy mẫu đồng bộ)

tốc độ dữ liệu trạng thái lên tới 1,4 Gb/giây, tốc độ xung nhịp trạng thái lên tới 700 MHz để thu thập dữ liệu tốc độ cao

thiết lập ngưỡng/vị trí mẫu tự động để đo chính xác trên xe buýt tốc độ cao

biểu đồ mắt đồng thời trên tất cả các kênh để xác định nhanh các tín hiệu có vấn đề

Cân nhắc về cấu hình (đầu dò và phần mềm bổ sung được đặt hàng riêng)

lựa chọn từ nhiều loại đầu dò đơn và đầu dò vi sai, đa năng và chuyên dụng

thêm phần mềm ứng dụng để có cái nhìn sâu sắc hơn nhằm gỡ lỗi, phân tích và tối ưu hóa hoạt động của hệ thống

bao gồm bàn phím, chuột, túi đựng phụ kiện, dây nguồn và bảo hành 3 năm

Bao gồm Tạo mẫu (Kích thích): KHÔNG

Tốc độ thời gian tối đa: Tần số thông thường 5 GHz / Tần số thu phóng thời gian 12,5 GHz

Số lượng kênh: 68

Độ sâu bộ nhớ tối đa: 128 Mpts

Loại tín hiệu: Bộ vi sai một đầu
