Máy phân tích logic di động 16864A cung cấp khả năng ghi lại thời gian bộ nhớ sâu và nhanh nhất trong ngành để gỡ lỗi kỹ thuật số.

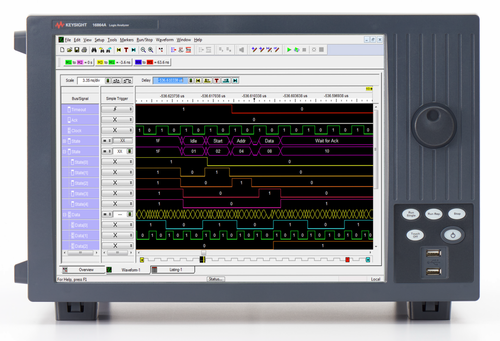

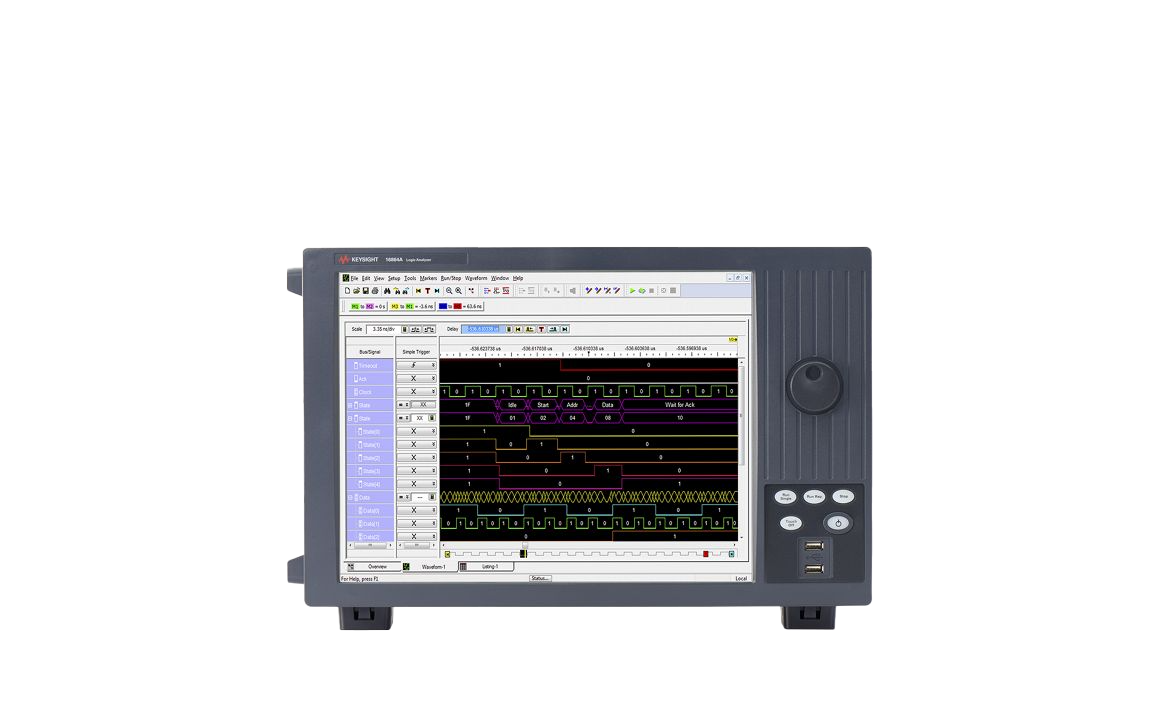

Điểm nổi bật của Máy phân tích logic di động 136 kênh Keysight16864A
Cấu hình máy phân tích logic
- 136 kênh, trạng thái 350 MHz, thu phóng thời gian 12,5 GHz, thời gian 2,5 GHz, độ sâu tiêu chuẩn 2 Mb
- Màn hình cảm ứng màu 15 inch (38,1 cm) để xem và điều hướng nhanh số lượng lớn tín hiệu và bus
ổ SSD có thể tháo rời tích hợp, cổng USB 3.0 và LAN để truyền dữ liệu nhanh và lưu trữ lượng lớn dữ liệu - Bộ sắp xếp kích hoạt 1,4 GHz để đảm bảo ghi lại các sự kiện tốc độ cao
Phân tích thời gian (lấy mẫu không đồng bộ)
- Thời gian lên đến 2,5 GHz / 5,0 GHz / 10 GHz (kênh đầy đủ / nửa / một phần tư) để ghi lại hoạt động tín hiệu ở độ phân giải cao
- Bộ nhớ sâu lên đến 128 Mb / 256 Mb / 512 Mb (kênh đầy đủ / nửa / một phần tư) để xác định nguyên nhân gốc rễ của sự cố và triệu chứng cách xa nhau theo thời gian
- Thu phóng thời gian 12,5 GHz (80 ps) với độ sâu bộ nhớ 256K để phân tích sự kiện kích hoạt với độ phân giải\
Phân tích trạng thái (lấy mẫu đồng bộ)
- tốc độ dữ liệu trạng thái lên đến 1,4 Gb/giây, tốc độ xung nhịp trạng thái lên đến 700 MHz để thu thập dữ liệu tốc độ cao
- thiết lập ngưỡng/vị trí mẫu tự động để đo chính xác trên các bus tốc độ cao
- biểu đồ mắt đồng thời trên tất cả các kênh để nhanh chóng xác định tín hiệu sự cố
Cân nhắc về cấu hình (đầu dò và phần mềm bổ sung được đặt hàng riêng)
- Lựa chọn từ nhiều loại đầu dò mục đích chung và ứng dụng cụ thể, đầu dò đơn và đầu dò vi sai.
- Thêm phần mềm ứng dụng để có thông tin chi tiết nhằm gỡ lỗi, phân tích và tối ưu hóa hoạt động của hệ thống.
- Mua khả năng tốc độ và độ sâu bộ nhớ mà bạn cần ngay hôm nay và nâng cấp khi nhu cầu của bạn thay đổi. Sử dụng 16864AU để nâng cấp 16864A hiện có.
- Bao gồm bàn phím, chuột, túi đựng phụ kiện, dây nguồn.
Thông số chính của Máy phân tích logic di động 136 kênh Keysight16864A
- Số kênh: 136
- Tốc độ lấy mẫu thời gian tối đa: 2.5 GHz toàn kênh/5.0 GHz nửa kênh
- Tốc độ lấy mẫu thời gian phần tư kênh: 10 GHz (Option T10)
- Tốc độ xung nhịp trạng thái tối đa: Tiêu chuẩn 350 MHz, 700 MHz (Option 700)
- Tốc độ xung nhịp tối đa: Tiêu chuẩn 700 Mb/s, 1400 Mb/s (Option 700)
- Timing zoom: 12.5 GHz tại độ sâu 256 K
- Bộ nhớ: 2 Mb – tiêu chuẩn; 4 Mb, 8 Mb, 16 Mb, 32 Mb, 64 Mb, 128 Mb option
- Đầu đo/Tín hiệu tương thích: Đầu đo kết nối trực tiếp U4200A Series, đầu dò chênh lệch và đầu đo một bên 90-pin
- Kích thước HxWxD: 291.57 x 450.65 x 456.54 mm
- Nguồn: 100 đến 240 V ± 10% 50/60 Hz; 325 W max
- Trọng lượng tịnh tối đa: 12.5 kg (27.6 lbs)
