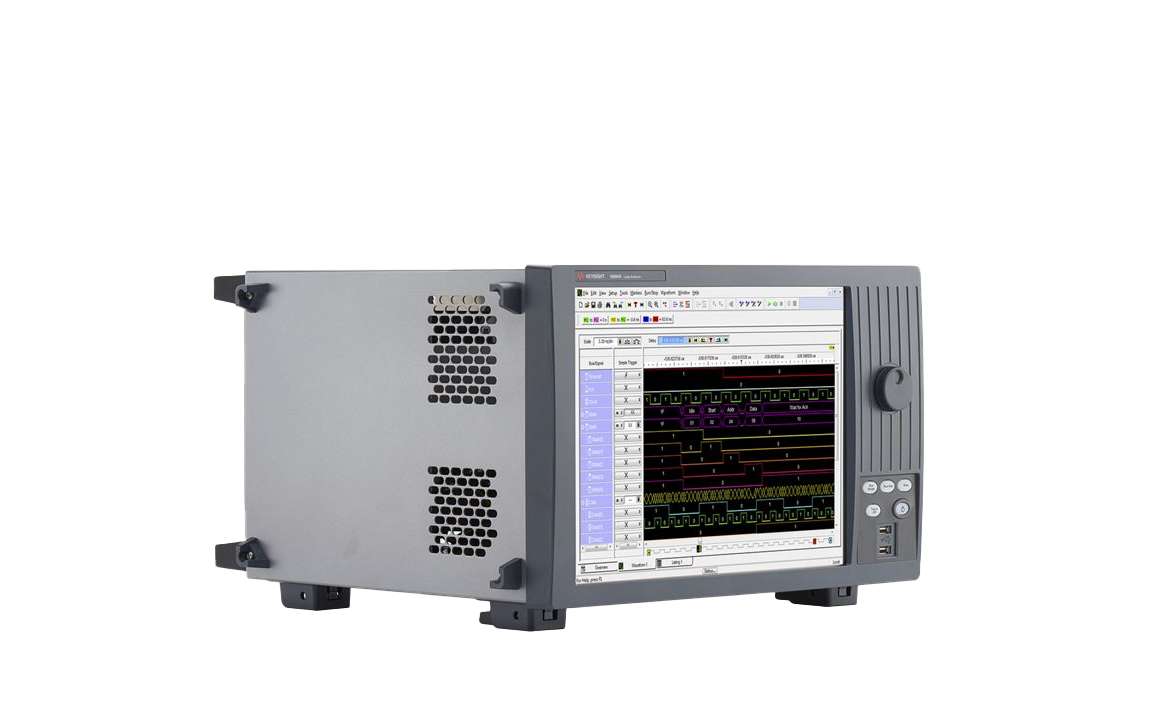

Máy phân tích logic di động 102 kênh Keysight 16863A
Máy phân tích logic di động 102 kênh 16863A cung cấp khả năng ghi nhớ sâu lên tới 128 Mb/256 Mb (toàn kênh/nửa kênh) nhanh nhất trong ngành để gỡ lỗi kỹ thuật số.
Điểm nổi bật
Cấu hình máy phân tích logic 102 kênh, trạng thái 350 MHz, zoom thời gian 12,5 GHz, thời gian 2,5 GHz, tiêu chuẩn độ sâu 2 Mb.
Màn hình cảm ứng màu 15 inch (38,1 cm) để xem và điều hướng nhanh chóng nhiều tín hiệu và xe buýt.
Ổ SSD có thể tháo rời tích hợp, cổng USB 3.0 và LAN để truyền dữ liệu nhanh và lưu trữ lượng dữ liệu lớn.
Bộ kích hoạt tuần tự 1,4 GHz để đảm bảo ghi lại các sự kiện tốc độ cao
Phân tích thời gian (lấy mẫu không đồng bộ)
Thời gian lên đến 2,5 GHz/5,0 GHz (toàn kênh/nửa kênh) để ghi lại hoạt động tín hiệu ở độ phân giải cao.
Bộ nhớ sâu lên đến 128 Mb/256 Mb (toàn kênh/nửa kênh) để xác định nguyên nhân gốc rễ của vấn đề và triệu chứng cách xa nhau về mặt thời gian.
Thu phóng thời gian 12,5 GHz (80 ps) với độ sâu bộ nhớ 256K để phân tích sự kiện kích hoạt với độ phân giải cao.
Phân tích trạng thái (lấy mẫu đồng bộ)
Tốc độ dữ liệu trạng thái lên tới 1,4 Gb/giây, tốc độ xung nhịp trạng thái lên tới 700 MHz để thu thập dữ liệu tốc độ cao.
Thiết lập ngưỡng/vị trí mẫu tự động để đo chính xác trên xe buýt tốc độ cao, biểu đồ mắt đồng thời trên tất cả các kênh để xác định nhanh các tín hiệu có vấn đề.
Thông số chính
Bao gồm tạo mẫu (Kích thích): không.
Tốc độ thời gian tối đa: tần số thông thường 5 GHz / tần số thu phóng thời gian 12,5 GHz.
Số lượng kênh: 102.
Độ sâu bộ nhớ tối đa: 128 Mpts.
Loại tín hiệu: bộ vi sai một đầu.
