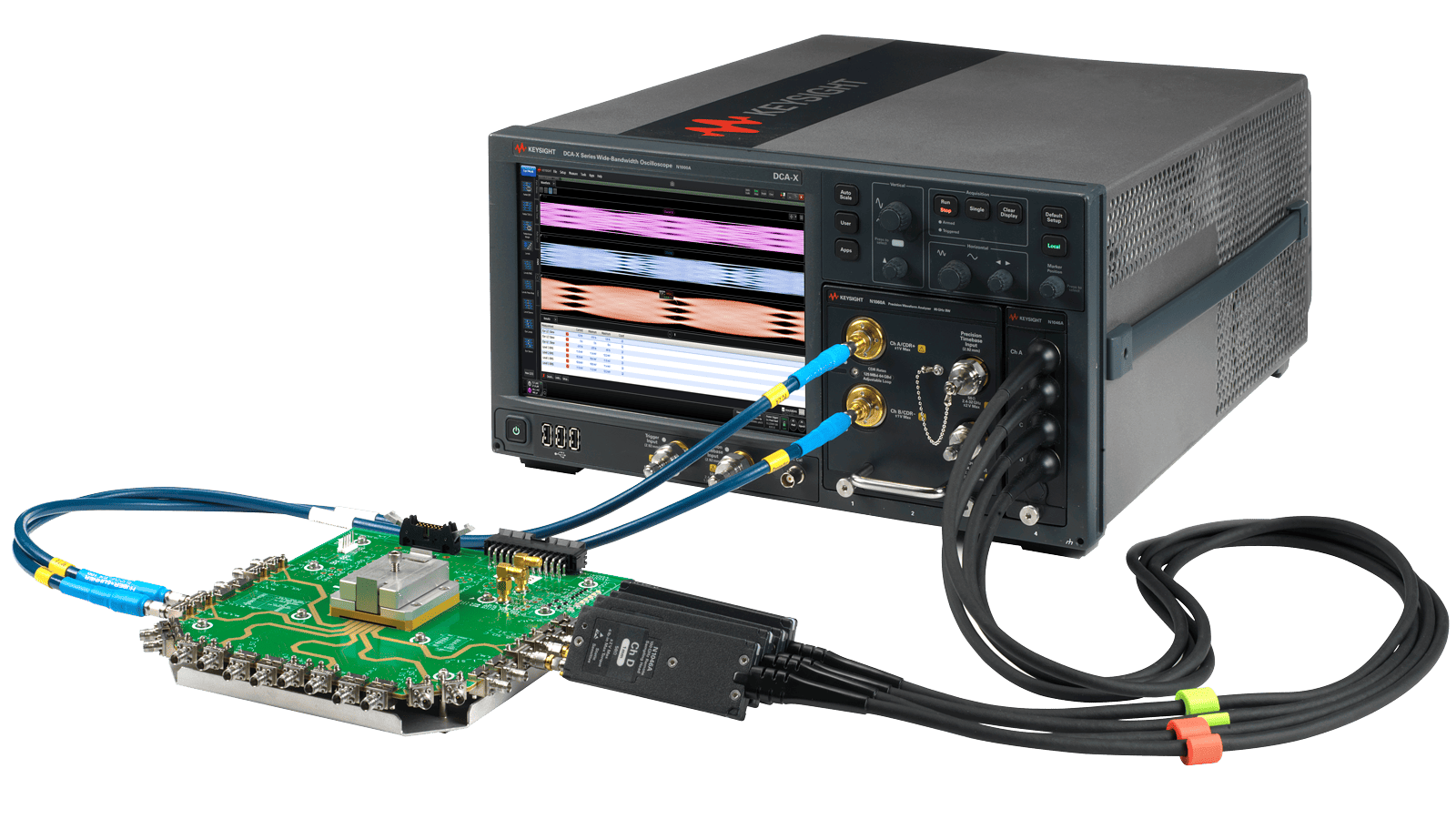

Máy hiện sóng lấy mẫu DCA-X Keysight/ Oscilloscopes
Giá: Liên hệ
Còn hàng
Máy hiện sóng lấy mẫu băng thông rộng DCA-X là các nền tảng mô-đun cung cấp các phép đo chính xác và chuẩn xác của các thiết kế kỹ thuật số tốc độ cao.
- Mô tả sản phẩm
- Tài liệu tham khảo
- Nhận xét
Máy hiện sóng lấy mẫu băng thông rộng DCA-X là các nền tảng mô-đun cung cấp các phép đo chính xác và chuẩn xác của các thiết kế kỹ thuật số tốc độ cao từ 50 Mb/giây đến 224 Gb/giây.
Bạn có thể cấu hình máy chủ DCA-X bằng cách chọn từ nhiều mô-đun cắm thêm thực hiện các phép đo phản xạ/truyền dẫn miền thời gian (TDR/TDT) chính xác về quang học, điện và. Chọn các mô-đun cụ thể để có được băng thông, bộ lọc và độ nhạy mong muốn phù hợp với nhu cầu đo lường của bạn.
Điểm nổi bật của Máy hiện sóng lấy mẫu DCA-X Keysight/ Oscilloscopes
- đạt được băng thông cao tới >110 GHz với độ nhiễu thấp tới 50 fs và nhiễu thấp tới 275 µV
- tùy chỉnh với các mô-đun cắm thêm để phân tích quang học, điện và TDR / TDT / tham số S
- đạt tốc độ mẫu lên tới 250 kSa/giây và tối đa 16 kênh cung cấp thông lượng thử nghiệm cao
- N1000A DCA-X mới hỗ trợ các mô-đun hiện tại cùng với nhiều mô-đun quang học, điện và TDR cũ hơn
Thông số chính các modules máy hiện sóng DCA-X
| Dòng máy | Mô tả | Tính năng chính |
| N1032A/N1032B | Mô-đun quang kênh đơn/kép 90/120 GHz | • Một kênh quang 90 GHz (chuẩn)/120 GHz (tùy chọn) • Độ trễ thấp tới 90 fs • Lý tưởng để phân tích bất kỳ ứng dụng nào yêu cầu bộ thu quang siêu rộng > băng thông 65 GHz (-3 dBo) • Hiệu chỉnh đáp ứng xung (Tùy chọn IRC) là tính năng tiêu chuẩn và bộ lọc phần cứng cho tốc độ dựa trên tiêu chuẩn là tùy chọn |
| N1030A/N1030B | Mô-đun quang kênh đơn/kép 65 GHz | • Băng thông quang 65 GHz • Kênh điện tùy chọn với cài đặt BW 33/40/50/70/85/95 GHz • Độ nhiễu thấp tới 90 fs • Lý tưởng để phân tích tín hiệu quang > 53 GBd và 112 GBd (224 Gbps) TDECQ • Hiệu chỉnh đáp ứng xung trên tất cả các kênh (quang và điện) |
| N1060A | Máy phân tích sóng chính xác 50/85 GHz | • 2 kênh / phục hồi xung nhịp / cơ sở thời gian chính xác được tích hợp liền mạch • Băng thông lên tới > 90 GHz • Độ trung thực tốt nhất: Bộ lấy mẫu có độ nhiễu thấp, độ nhiễu dư thấp tới 50 fs và băng thông vòng lặp & đỉnh phục hồi xung nhịp có thể điều chỉnh tới 64 GBd (112 Gb/giây) (NRZ & PAM4) |
| N1046A | 75/85/100 GHz, 1/2/4 Port, Electrical Remote Sampling Head Module | • 1/2/4 Port, Electrical Remote Sampling Head • Băng thông khả dụng tối đa 75 GHz, 85 GHz hoặc > 100 GHz (có thể nâng cấp) • Bộ lấy mẫu băng thông cao và tiếng ồn thấp, lý tưởng để phân tích các tín hiệu tốc độ cao được sử dụng trong các thiết kế mới nổi như 224 Gb/giây |
| N1040A | 33/60 GHz Dual Electrical Channel Module | • Băng thông lên đến 60 GHz, độ nhiễu thấp tới 90 fs • Linh hoạt: chọn băng thông tối đa 33 GHz hoặc 60 GHz • Chi phí thử nghiệm thấp: Tốc độ lấy mẫu lên đến 250 kSa/giây và tối đa 8 kênh trên mỗi máy chủ lớn, cung cấp thông lượng cao |
| N1055A | 35/50 GHz, 2/4 Port, TDR/TDT Remote Sampling Head Module | • 2/4 Port Electrical Remote Sampling Head with TDR/TDT • Tùy chọn băng thông: 35 hoặc 50 GHz (có thể nâng cấp) • Đo TDR/TDT có độ phân giải cao nhất với tốc độ biên (10 đến 90%) là 18 ps (35 GHz) hoặc 8 ps (50 GHz) • Đo tham số S nhanh và chính xác (với gói phần mềm N1010300A Signal Integrity) |
| N1045B | 60 GHz, 2/4 Port, Electrical Remote Sampling Head Module | • 60 GHz, 2/4 Port Electrical Remote Sampling Head • Bộ lấy mẫu tiếng ồn thấp • Đầu vào điện: 1,85 mm đực hoặc cái (tùy chọn do người dùng lựa chọn) • Thu thập dữ liệu đồng thời lên đến 16 kênh với tốc độ lấy mẫu 250 kSa/giây |
Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, NSI-MI, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.
