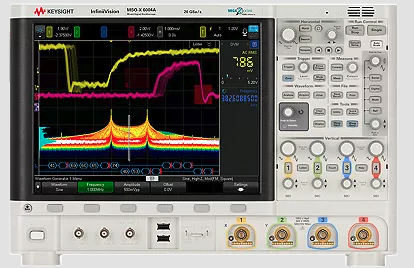

Máy hiện sóng Keysight InfiniiVision 6000 X-Series

Máy hiện sóng kỹ thuật số và máy hiện sóng tín hiệu hỗn hợp có dải tần từ 1 – 6 GHz với màn hình cảm ứng đa điểm 12,1 inch, điều khiển bằng giọng nói và phân tích độ nhiễu.

Tham số kỹ thuật/ Tính năng của sản phẩm Máy hiện sóng Keysight InfiniiVision 6000 X-Series

• Số kênh tương tự: 2 hoặc 4
• Băng thông: 1, 2.5, 4, 6 GHz
• Số kênh số: 16
• Tốc độ lấy mẫu/ toàn kênh: 20 GSa/s
• Bộ nhớ lưu trữ dạng tín hiệu: 4 Mpts
• Tốc độ cập nhật dạng sóng: > 450,000 dạng sóng/giây

Thống số trục biên độ

• Băng thông giới hạn phần cứng: 20 MHz, 200 MHz, 1.5 GHz, 3 GHz
• Ghép tín hiệu đầu vào: AC, DC
• Trở kháng đầu vào: 1 MΩ, 50 Ω
• Dải tín hiệu đầu vào: 1 mV/div to 5 V/div
• Độ phân giải: 8 bits (tối đa 12 bits)
• Điện áp tín hiệu vào tối đa: 30 Vrms / ±40 Vmax
• Độ cách ly giữa các kênh: ≥ 100:1 (DC to 1 GHz), ≥ 30:1 (> 1 GHz)

Thông số trục thời gian

• Dải thời gian cơ sở: 100 ps/div to 50 s/div
• Độ chính xác: ± 1.6 ppm

Trigger

• Chế độ Trigger: Normal, Auto, Single, Force
• Các kiểu Trigger: Zone, Edge, Pulse width , Pattern, Video, Rise/fall time …

Thông số cơ bản Máy hiện sóng Keysight InfiniiVision 6000 X-Series

• Hiển thị: 12.1-inch, cảm ứng
• Nguồn cấp: 100 to 240 V, 50/60 Hz ± 10%
• Nhiệt độ hoạt động: 5 to 50 °C
• Tính năng tích hợp:
  • Tạo tín hiệu âm tần
  • Tạo mặt nạ/ đường giới hạn
  • Đồ thị tần suất
  • Phân tích giao thức số
  • Phân tích chất lượng nguồn
