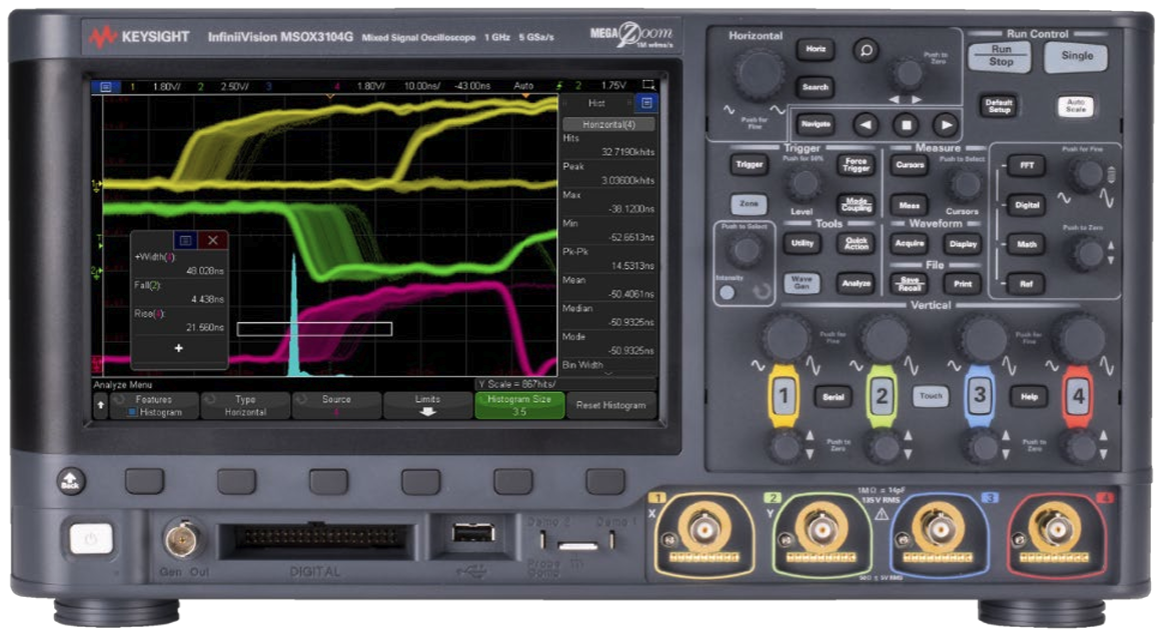

Máy hiện sóng Keysight InfiniiVision 3000G X-Series

Máy hiện sóng có mọi thứ bạn cần để bắt đầu thử nghiệm thiết kế nhúng và gỡ lỗi: lên đến 1 GHz, phần mềm máy hiện sóng phân tích nhúng và 1M wfms/s.

Tham số kỹ thuật/ Tính năng của sản phẩm Máy hiện sóng Keysight InfiniiVision 3000G X-Series

• Số kênh tương tự: 2 và 4
• Băng thông: “100, 200, 350, 500 MHz, 1 GHz”
• Số kênh số: 16
• Tốc độ lấy mẫu/ toàn kênh: 5 GSa/s
• Bộ nhớ lưu trữ dạng tín hiệu: 4 Mpts
• Tốc độ cập nhật dạng sóng: > 1,000,000 dạng sóng/giây

Thống số trục biên độ

• Băng thông giới hạn phần cứng: 20 MHz
• Ghép tín hiệu đầu vào: AC, DC
• Trở kháng đầu vào: 1 MΩ, 50 Ω
• Dải tín hiệu đầu vào: 1 mV/div to 5 V/div
• Độ phân giải: 8 bits
• Điện áp tín hiệu vào tối đa: 125 Vrms; 190 Vpk
• Độ cách ly giữa các kênh: > 100:1

Thông số trục thời gian

• Dải thời gian cơ sở: 500 ps/div to 50 s/div
• Độ chính xác: ± 1.6 ppm

Trigger

• Chế độ Trigger: Normal, Auto, Single, Force
• Các kiểu Trigger: Zone, Edge, Pulse width , Pattern, Video, Rise/fall time …

Thông số cơ bản Máy hiện sóng Keysight InfiniiVision 3000G X-Series

• Hiển thị: 8.5-inch cảm ứng
• Nguồn cấp: 100 to 240 V, 50/60 Hz ± 10%
• Nhiệt độ hoạt động: 5 to 50 °C
• Tính năng tích hợp:
  • Tạo tín hiệu âm tần
  • Tạo mặt nạ/ đường giới hạn
  • Đồ thị tần suất
  • Phân tích giao thức số
  • Phân tích chất lượng nguồn
