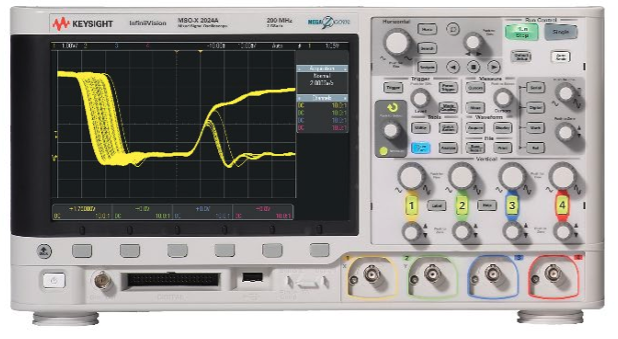

Máy hiện sóng Keysight InfiniiVision 2000 X-Series

Máy hiện sóng dòng X-Series 2000, băng thông từ 70 MHz đến 200 MHz, có tín hiệu hỗn hợp và có màn hình lớn nhất và bộ nhớ lớn.

Tham số kỹ thuật/ Tính năng của sản phẩm Máy hiện sóng Keysight InfiniiVision 2000 X-Series

• Số kênh tương tự: 2 và 4
• Băng thông: 70, 100, 200 MHz
• Số kênh số: 8
• Tốc độ lấy mẫu/ toàn kênh 2 GSa/s
• Bộ nhớ lưu trữ dạng tín hiệu 4 Mpts
• Tốc độ cập nhật dạng sóng: > 200,000 dạng sóng/giây

Thông số trục biên độ

• Băng thông giới hạn phần cứng: 20 MHz
• Ghép tín hiệu đầu vào: AC, DC
• Trở kháng đầu vào: 1 MΩ Dải tín hiệu đầu vào: 1 mV/div to 5 V/div
• Độ phân giải: 8 bits
• Điện áp tín hiệu vào tối đa: 135 Vrms; 190 Vpk
• Độ cách ly giữa các kênh: ≥ 40 dB

Thông số trục thời gian

• Dải thời gian cơ sở: 2 ns/div to 50 s/div
• Độ chính xác: 25 ppm

Trigger

• Chế độ Trigger: Normal, Auto, Single, Force
• Các kiểu Trigger: Edge, Pulse width , Pattern, Video, Rise/fall time …

Thông số cơ bản Máy hiện sóng Keysight InfiniiVision 2000 X-Series

• Hiển thị: 8.5-inch
• Nguồn cấp: 100 to 240 V, 50/60 Hz ± 10%
• Nhiệt độ hoạt động: 5 to 50 °C
• Tính năng tích hợp:
  • Tạo tín hiệu âm tần
  • Tạo mặt nạ/ đường giới hạn
  • Đồ thị tần suất
  • Phân tích giao thức số

• Data Sheets
