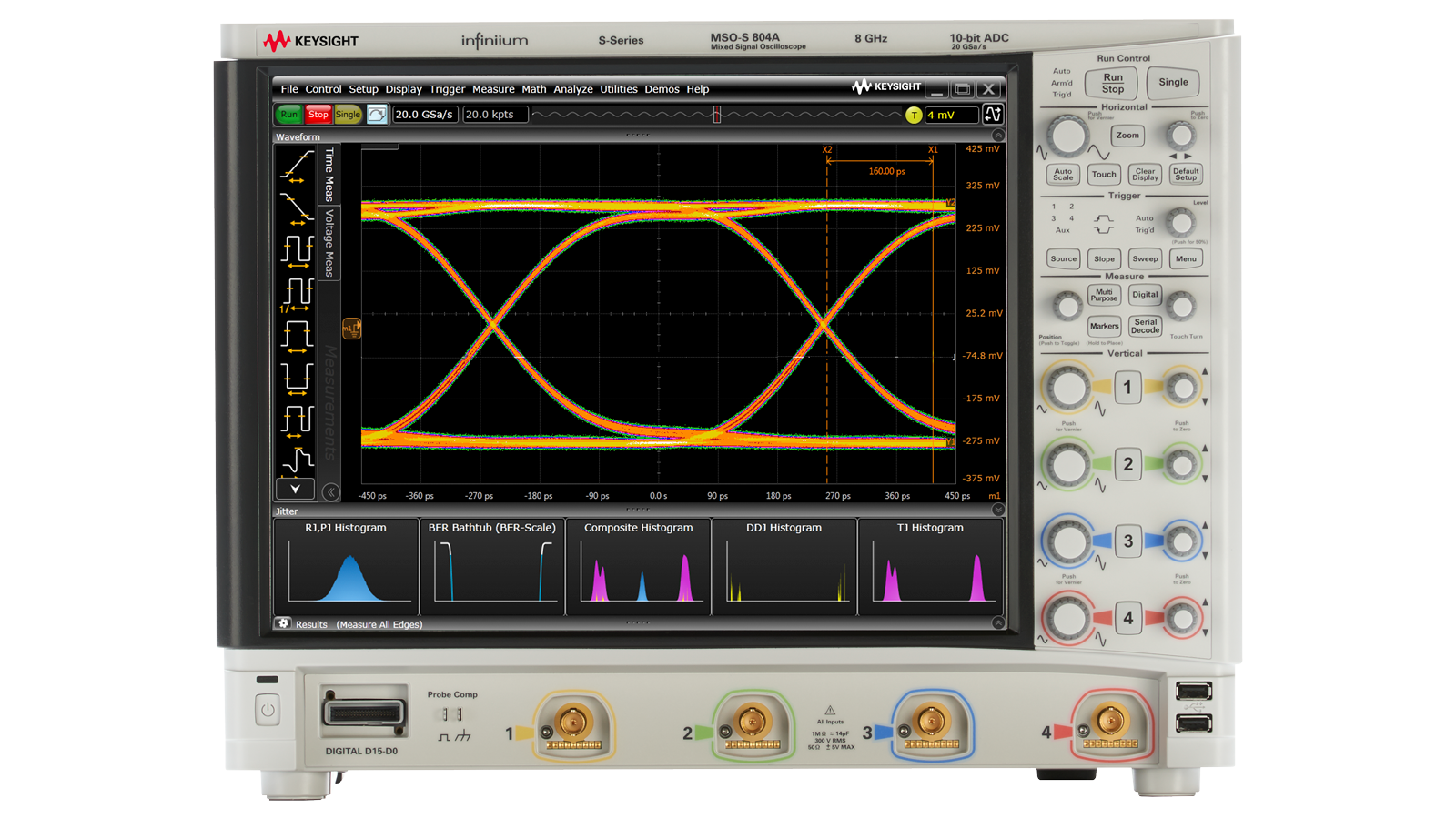

Máy hiện sóng Dòng Infiniium S – DSOS054A, MSOS054A, DSOS104A, MSOS104A
Giá: Liên hệ
Còn hàng
Thông số chính, điểm nổi bật các dòng máy Máy hiện sóng Infiniium S-series: Keysight DSOS054A, MSOS054A, DSOS104A, MSOS104A. Độ nhiễu thấp, ENOB cao.
- Mô tả sản phẩm
- Tài liệu tham khảo
- Nhận xét
Máy hiện sóng Dòng Infiniium S là tiêu chuẩn cho phép đo và hiệu suất vượt trội của thiết bị. Lên đến 8 GHz với độ phân giải lên đến 16 bit, độ nhiễu thấp, độ trễ thấp và ENOB cao.
Điểm nổi bật của Máy hiện sóng Dòng Infiniium S
- Kiểm tra với độ phân giải dọc lên đến 16 bit với kiến trúc hệ thống tiên tiến của chúng tôi
- Đạt được băng thông từ 500 MHz đến 8 GHz và độ phân giải lên đến 12 bit
- Truy cập tối đa 16 kênh kỹ thuật số ngoài 4 kênh tương tự với các mẫu máy hiện sóng tín hiệu hỗn hợp (MSO)
- Nhận các phép đo chính xác và có thể lặp lại cùng với đáp ứng tần số phẳng với các bộ lọc hiệu chỉnh tích hợp
- Xem hiển thị đúng nhất về tín hiệu của bạn với tính toàn vẹn tín hiệu tốt nhất của ngành: bộ xử lý 10 bit, đầu vào nhiễu thấp, timebase cao cấp, xử lý tín hiệu trong phần cứng và bộ nhớ sâu đáp ứng
- Đáp ứng các thử thách về đo lường của bạn với nền tảng tiên tiến nhất của ngành; Ổ cứng di động 240 GB, bo mạch chủ mạnh mẽ, tải dữ liệu nhanh và màn hình cảm ứng điện dung
- Tìm giải pháp đáp ứng nhu cầu của bạn với phần mềm có 50 phép đo tự động và hỗ trợ cho 100 đầu dò.
Thông số chính của Máy hiện sóng Dòng Infiniium S
- Băng thông: 500 MHz đến 8 GHz
- Kênh: 4 analog, +16 kỹ thuật số (các mẫu MSO)
- Độ phân giải tối đa: 16 bit
- Tốc độ lấy mẫu tối đa: 20 GSa/giây
- Độ sâu bộ nhớ tối đa: 800M điểm
- ADC bits: 10
- Đầu vào: 50 Ω, 1 MΩ
- Hard drive: 256 GB Removable SSD
- Motherboard: Quad core i5, 8 GB RAM
- Data offload: USB 3.0, 1000BASE-T LAN
Các dòng máy Máy hiện sóng Infiniium S-series: Keysight DSOS054A, MSOS054A, DSOS104A, MSOS104A
| Dòng máy | DSOS054A | MSOS054A | DSOS104A | MSOS104A |
| Mô tả | Máy hiện sóng DSOS054A dòng S có băng thông 500 MHz, màn hình cảm ứng điện dung XGA 15” và bộ chuyển đổi tín hiệu analog sang kỹ thuật số 10 bit. | Máy hiện sóng MSOS054A dòng S có băng thông 500 MHz, màn hình cảm ứng điện dung XGA 15” và bộ chuyển đổi tín hiệu analog sang kỹ thuật số 10 bit. | Máy hiện sóng DSOS104A dòng S có băng thông 1 GHz, màn hình cảm ứng điện dung XGA 15” và bộ chuyển đổi tín hiệu analog sang kỹ thuật số 10 bit. | Máy hiện sóng MSOS104A dòng S có băng thông 1 GHz, màn hình cảm ứng điện dung XGA 15” và bộ chuyển đổi tín hiệu analog sang kỹ thuật số 10 bit. |
| Băng thông | 500 MHz | 500 MHz | 1 GHz | 1 GHz |
| Kênh analog | 4 | 4 | 4 | 4 |
| Digital channels | 0 | 16 | 0 | 16 |
| Nâng cấp băng thông | Lên đến 8 GHz | Lên đến 8 GHz | Lên đến 8 GHz | Lên đến 8 GHz |
| Effective Number of Bits (ENOB) | 8 | 8 | 8 | 8 |
| Special triggers | InfiniiScan Trigger | InfiniiScan Trigger | InfiniiScan Trigger | InfiniiScan Trigger |
| Touch Zone Trigger | Touch Zone Trigger | Touch Zone Trigger | Touch Zone Trigger | |
| A-B HW Trigger | A-B HW Trigger | A-B HW Trigger | A-B HW Trigger | |
| HW Serial Trigger | HW Serial Trigger | HW Serial Trigger | HW Serial Trigger | |
| Pulse width | Pulse width | Pulse width | Pulse width | |
| Video | Video | Video | Video | |
| Pattern/State | Pattern/State | Pattern/State | Pattern/State | |
| Protocol decodes | Protocol decodes | Protocol decodes | Protocol decodes | |
| Rise/fall time | Rise/fall time | Rise/fall time | Rise/fall time | |
| Nth edge burst | Nth edge burst | Nth edge burst | Nth edge burst | |
| Setup and hold | Setup and hold | Setup and hold | Setup and hold | |
| Noise Floor | 74 | 74 | 90 | 90 |
| Tốc độ lấy mẫu tối đa | 20 GSa/s | 20 GSa/s | 20 GSa/s | 20 GSa/s |
| Bộ nhớ tiêu chuẩn | 100 Mpts/channel | 100 Mpts/channel | 100 Mpts/channel | 100 Mpts/channel |
Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối chính thức của Keysight Technologies, Ansys, NSI-MI, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.
