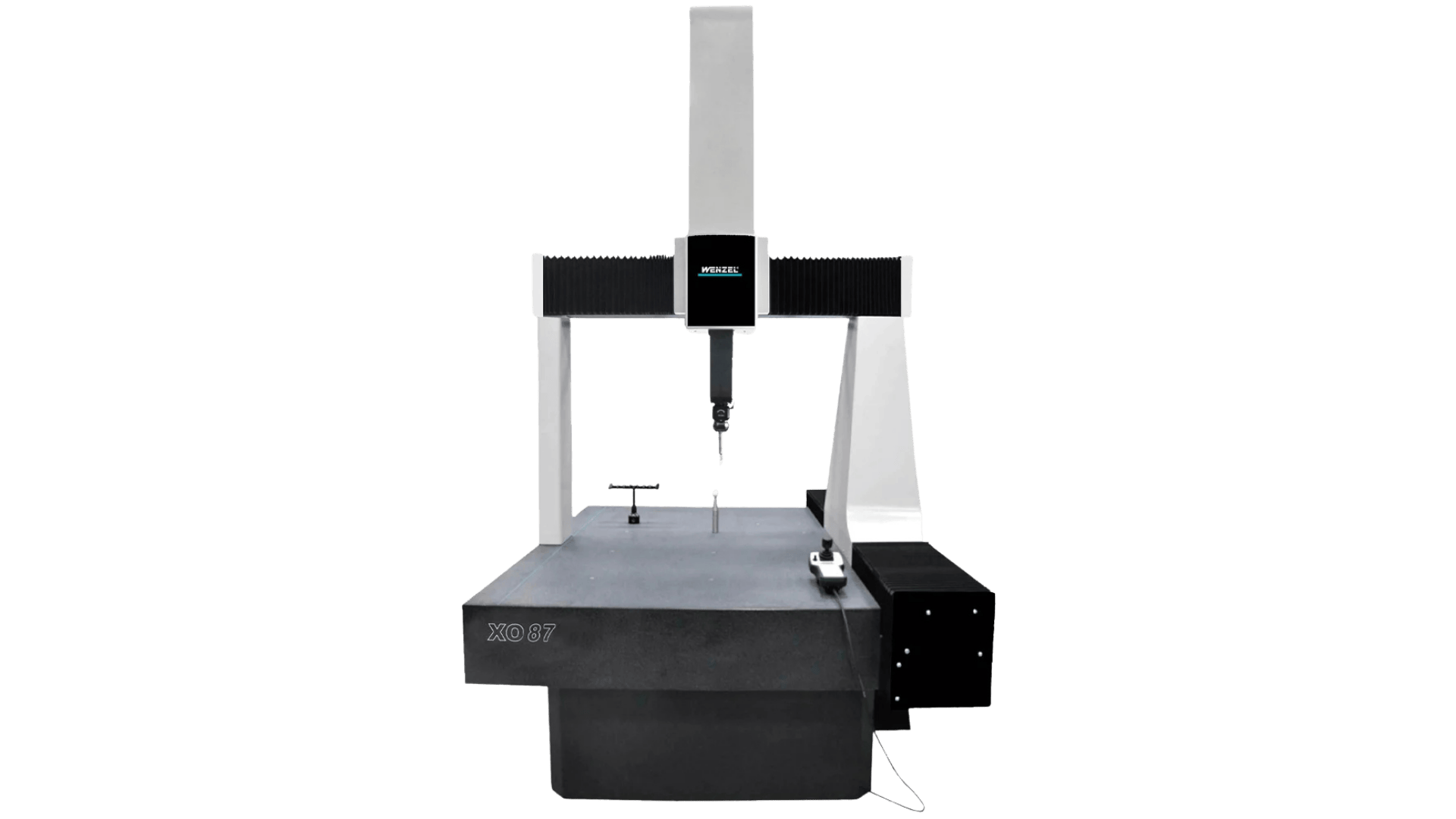

WENZEL XO 87 là máy đo tọa độ CMM lý tưởng cho các yêu cầu về đo lường tốc độ và dễ sử dụng. Đây là thiết bị được đánh giá là có hiệu năng sử dụng tuyệt vời khi so sánh với các máy cùng mức giá trên thị trường. Máy cũng có thể được trang bị với các tùy chọn cảm biến đo lường và quang học.
Thông số kỹ thuật của Máy đo tọa độ WENZEL XO 87
| Dòng thiết bị | XO 87 | XO 87 Premium | ||||||
| Dải đo | ||||||||
| Dải đo | X | (mm) | 800 | 800 | ||||
| Y | (mm) | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | |
| Z | (mm) | 700 | 700 | |||||
| Khối lượng | ||||||||
| Khối lượng thiết bị | (kg) | 2659 | 3000 | 4050 | 2650 | 3000 | 4050 | |
| Khối lượng mẫu đo lớn nhất | (kg) | 800 | 800 | 1000 | 800 | 800 | 1000 | |
| Các yêu cầu | ||||||||
| Điện | Chất lượng theo tiêu chuẩn EN 60204-1:2006 | |||||||
| Điện một pha 1P+N+PE, 115/230V±10%, 50/60 Hz, max 1000 VA | ||||||||
| Khí nén (CMM với bộ giảm chấn đàn hồi thụ động) | Chất lượng đạt theo DIN ISO 8573-1:2010 (5:4:4) | |||||||
| Áp suất từ 6 đến 10 bar, được lọc trước | ||||||||
| Tiêu thụ khí | (NL/min) | 70 | ||||||
| Độ chính xác | ||||||||
| Hệ thống đo lường | Thước quang | |||||||
| Độ phân giải 0,4 µm | Độ phân giải 0,1 µm | |||||||
| SP25 | TP200 | TP20 | SP25 | TP200 | ||||
| Độ chính xác đo điểm | (µm) | 2.2 | 2.4 | 2.8 | 1.6 | 1.7 | ||
| Độ chính xác lặp lại | (µm) | 2.2 | 2.4 | 2.8 | 1.6 | 1.7 | ||
| Độ chính xác đo chiều dài | (µm) | 2.2+L/300 | 2.4+L/300 | 2.8+L/300 | 1.6+L/300 | 1.7+L/300 | ||
| Độ chính xác quét | (µm) | 2.7 | 2.1 | |||||
| Thời gian quét | (µm) | 72 | 68 | |||||
| Điều kiện môi trường | ||||||||
| Nhiệt độ vận hành | (ºC) | 15 đến 30 | ||||||
| Độ ẩm | (%) | 40 đến 70 | ||||||
| Động học | ||||||||
| Chế độ Joystick | Vmax | (mm/s) | 0-20 (chế độ quét), 0-100 (chế độ thường) | |||||
| Chế độ CNC | Vmax | (mm/s) | 300 – trục, 520 – vector | |||||
| Chế độ CNC | Amax | (mm/s2) | 900 – trục, 2000 – vector | |||||
Thông tin về nhà sản xuất
Wenzel là một trong những nhà cung cấp hàng đầu về công nghệ đo lường công nghiệp. Nổi tiếng với các dòng sản phẩm như máy đo tọa độ CMM với cảm biến tiếp xúc và cảm biến quang, hệ thống đa cảm biến, quét quang học tốc độ cao… Các sản phẩm của Wenzel được sử dụng rộng rãi trong ngành ô tô, hàng không, kỹ thuật cơ khí, y tế, cùng nhiều lĩnh vực khác. Wenzel hiện đã thiết lập văn phòng đại diện tại hơn 50 quốc gia trên thế giới.
MITAS đang là nhà phân phối các sản phẩm máy đo lường – hiệu chuẩn chiều dài chính hãng của Wenzel và nhiều đơn vị khác như Keysight, Spirent, Huntron…
