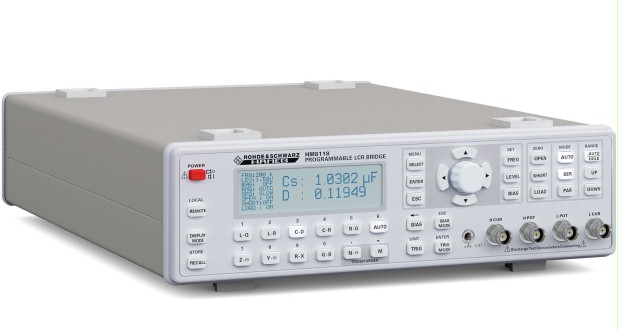

Máy đo LCR R&S®HM8118

Máy đo LCR là máy đo kiểm tra thử nghiệm được sử dụng để đo độ tự cảm, điện trở, điện rung, cảm kháng của các linh kiện điện tử. Máy đo LCR thường được sử dụng trong các thử nghiệm kiểm tra độ chính xác trong phòng thí nghiệm, trong các nhà máy.

Máy đo LCR được lấy tên từ các ký hiệu của cuộn cảm (L), cảm kháng (C), điện trở (R). Một số phiên bản đồng hồ đo LCR được gọi theo định dạng đo như mạch cầu.

Hiện nay, đồng hồ LCR không chỉ đo được các tính năng đo L, C, R cơ bản mà còn tích hợp thêm nhiều tính năng đo vượt trội như đo điện cảm hoặc điện rung, hệ số phẩm chất của cuộn cảm (Q) và hệ số (D). Điều này làm cho chúng có giá trị đo tổng thể thiết bị, từ đó có thể đánh giá được hiệu suất và chất lượng của thiết bị. Thực sự máy đo LCR như một chiếc máy đo đa năng 3 trong 1: máy hiện sóng và máy điện rung.

Các chức năng chính:

• Dải đo: 20 Hz đến 200 kHz (69 bước)
• Độ chính xác cơ bản: 0,05%
• Tốc độ đo: tối đa 12 giá trị / s
• Lựa chọn tự động hoặc bằng tay kiểu mạch đo (nối tiếp, song song)
• Các chức năng đo lường: L, C, R, | Z |, X, | Y |, G, B, D, Q, Φ, Δ, M, N
• Đo biến áp: tự cảm và tỷ lệ
• Nguồn nội: 0 V đến 5 V / 0 mA đến 200 mA (độ phân giải: 10 mV / 1 mA)
• Nguồn ngoại: 0 V đến 40 V (chỉ có thiên áp )
• Giao diện kép RS-232 / USB cho điều khiển từ xa, tùy chọn IEEE-488 (GPIB)



• Datasheet
