Giải pháp phục hồi xung điện Keysight N107x-series

Cung cấp khả năng phục hồi xung nhịp cho tín hiệu quang học và điện NRZ và PAM-4 lên đến 64 GBaud với tính năng phân tích phổ nhiễu (JSA) và bộ cân bằng biến đổi tích hợp các tính năng nâng cao.

Điểm nổi bật của Giải pháp phục hồi xung điện Keysight N107x-series

Cho dù bạn làm việc với máy tính, datacom hay các tiêu chuẩn truyền thông, các giải pháp khôi phục xung nhịp Keysight đều cung cấp phạm vi tốc độ dữ liệu rộng, khiến chúng trở nên lý tưởng cho nhiều thiết lập thử nghiệm máy phát và máy thu. Bộ chuyển đổi quang sang điện (O/E) tích hợp đảm bảo tính linh hoạt, do đó bạn có thể sử dụng cùng một thiết bị để thử nghiệm nhiều thiết kế khác nhau. Bộ phân tích truyền thông kỹ thuật số, phần mềm hỗ trợ và các giải pháp khôi phục xung nhịp của chúng tôi cho phép bạn đo lường chính xác và tự tin.

• Đạt được sự tuân thủ đối với tín hiệu không trở về không (NRZ) điện và điều chế biên độ xung 4 cấp (PAM4) trong tất cả các giải pháp khôi phục xung nhịp
• Kiểm tra nhiều hơn với một thiết bị – các giải pháp quang học / điện tích hợp khôi phục xung nhịp điện với O/E khuếch đại, cho phép hỗ trợ cho cả ứng dụng quang học và điện
• Chọn bộ chia quang học tích hợp hoặc do người dùng cung cấp bên ngoài
• Phân tích với độ nhiễu ngẫu nhiên dư cực thấp < 100 fs RMS
• Có được cái nhìn sâu sắc hơn với khả năng phân tích phổ nhiễu (JSA)
• Tự tin với thử nghiệm của bạn với vòng khóa pha vàng (PLL) cho các hoạt động tuân thủ

Thông số chính của Giải pháp phục hồi xung điện Keysight N107x-series

Tốc độ dữ liệu được hỗ trợ
Lên đến 64 GBd

Loại đầu vào
Quang/Điện

Định dạng điều chế
PAM-4/NRZ

Bước sóng được hỗ trợ
830 nm đến 1620 nm

Dòng máy	N1077B	N1078A	N1076B	N1076B	N1077A

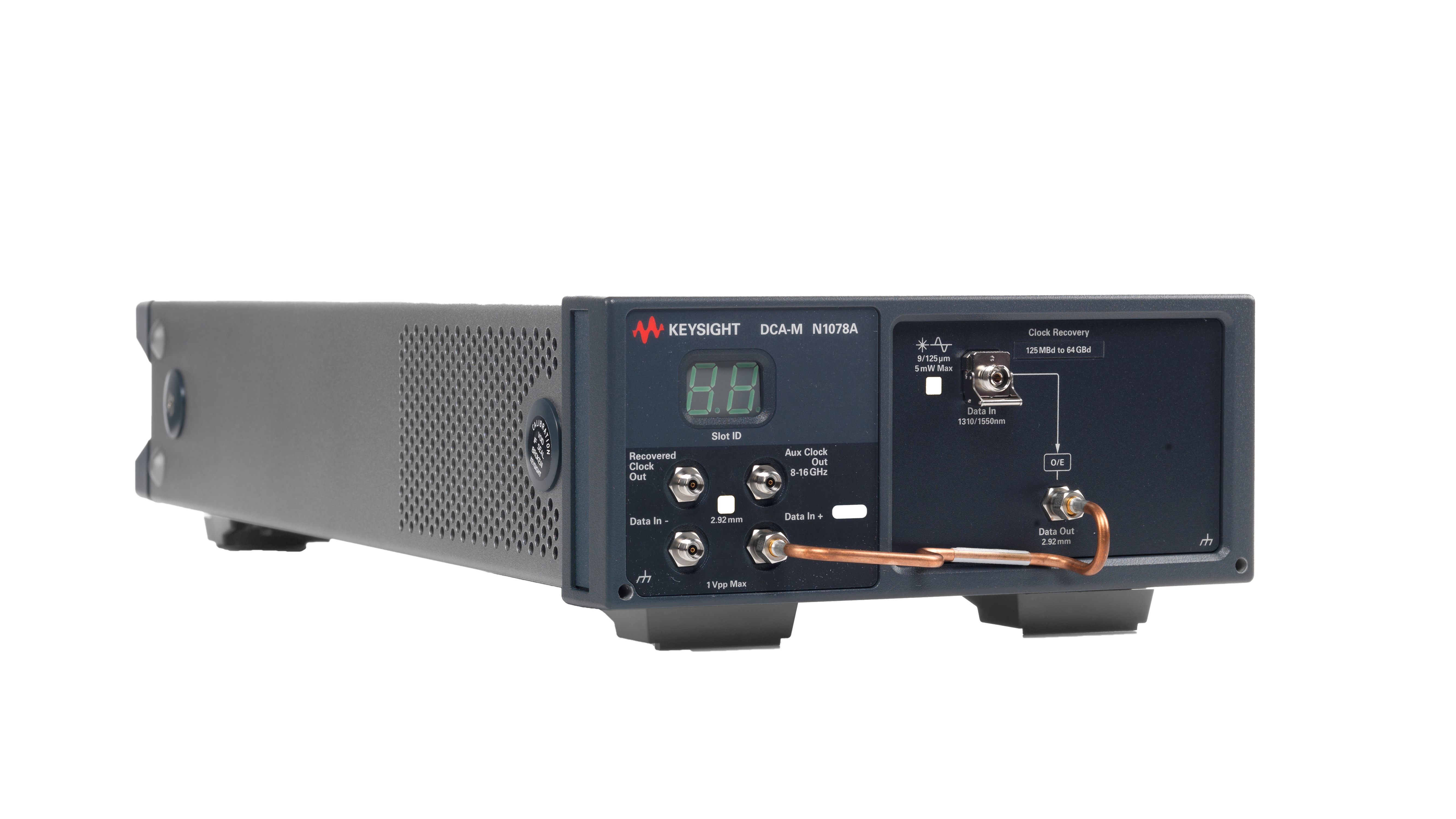

Mô tả	N1077B Optical/Electrical Clock Recovery cung cấp khả năng phục hồi đồng hồ tuân thủ tiêu chuẩn cho tín hiệu quang đa chế độ và đơn chế độ cũng như tín hiệu điện từ 125 MBd đến 64 GBd PAM4 và NRZ	N1078A Optical/Electric Clock Recovery cung cấp khả năng phục hồi đồng hồ tuân thủ tiêu chuẩn cho tín hiệu quang học cũng như tín hiệu điện đơn chế độ từ 125 MBd đến 64 GBd PAM4 và NRZ	Thiết bị phục hồi đồng hồ điện N1076B cung cấp khả năng phục hồi đồng hồ tuân thủ tiêu chuẩn trên các tín hiệu NRZ và PAM4 điện từ 125 MBd đến 64 GBd	Thiết bị phục hồi đồng hồ điện N1076B cung cấp khả năng phục hồi đồng hồ tuân thủ tiêu chuẩn trên các tín hiệu NRZ và PAM4 điện từ 125 MBd đến 64 GBd	Thiết bị phục hồi xung nhịp quang/điện N1077A cung cấp khả năng phục hồi xung nhịp tuân thủ tiêu chuẩn cho tín hiệu quang đơn chế độ và đa chế độ cũng như tín hiệu điện từ 50 MBd đến 16 hoặc 32 GBd PAM4 và NRZ
Ứng dụng	NRZ, PAM4	NRZ, PAM4	NRZ, PAM4	NRZ, PAM4	NRZ, PAM4
Supported Filter Range	125 MBd tới 64 GBd	125 MBd tới 64 GBd	125 MBd tới 64 GBd	125 MBd tới 64 GBd	50 MBd tới 32 GBd
Input Type	FC/PC optical / 2.92 mm electrical	FC/PC optical / 2.92 mm electrical	2.92 mm	2.92 mm	FC/PC optical / 2.92 mm electrical

Keysight N1076B Module phục hồi xung điện

N1076B Electrical Clock Recovery cung cấp khả năng phục hồi đồng hồ tuân thủ tiêu chuẩn trên tín hiệu NRZ và PAM4 điện từ 125 MBd đến 64 GBd

Tính năng :

• Phạm vi tốc độ dữ liệu 125 MBd đến 64 GBd (liên tục) trên tín hiệu dữ liệu NRZ và PAM4 điện
• Phục hồi xung nhịp tuân thủ tiêu chuẩn (“Golden PLL”) với băng thông đỉnh và vòng lặp có thể điều chỉnh (đến 20 MHz)
• Khóa các tín hiệu bị suy giảm (“nhắm mắt”) bằng bộ cân bằng biến tích hợp (Tùy chọn EVA)
• Có được cái nhìn sâu sắc về (các) nguyên nhân gốc rễ của jitter bằng cách sử dụng Phân tích phổ Jitter (Tùy chọn JSA). Thực hiện các phép đo băng thông PLL và đỉnh tuân thủ bằng cách sử dụng phần mềm
• Ứng dụng FlexPLL N1010300A và Ứng dụng kiểm tra PLL PCI Express N1081PLCA
• Bao gồm cáp USB (để kết nối với máy tính lớn DCA-X hoặc PC do người dùng cung cấp)

Ứng dụng:

Thiết kế và kiểm tra mạch điện tử:

• Viễn thông và mạng
• Điện tử tiêu dùng
• Ô tô và động cơ
• Nghiên cứu và giáo dục
