Cảm biến công suất trung bình E9300
Cảm biến công suất trung bình E9300 hoạt động với các đồng hồ đo công suất EPM, EPM-P và dòng P.
Điểm nổi bật
Hoạt động với các đồng hồ đo công suất EPM, EPM-P và P-series.
Cảm biến dải động rộng (tối đa 80 dB).
Đo công suất trung bình chính xác trên tất cả các định dạng điều chế.
Phạm vi tần số rộng từ 9 kHz đến 18 GHz (tùy chọn đặc biệt đến 24 GHz).
Các yếu tố hiệu chuẩn được lưu trữ trong EEPROM.
Tốc độ đo nhanh qua GPIB (lên đến 400 lần đọc mỗi giây với E4416A).
Thông số chính
Công nghệ: diode sensor với hai dải đo (high/low path).
Dải động: lên đến 80 dB.
Tương thích: chỉ hoạt động với power meter dòng EPM/EPM‑P/P‑series.
Thông số chính các modules máy
| Dòng máy (Model) | Mô tả ngắn | Tính năng chính |
|---|---|---|
| E9300A | Avg sensor 10 MHz–18 GHz, –60 to +20 dBm | High‑low path; SWR thấp; Type‑N; Peak up to 2 W; EEPROM calibration |
| E9301A | Avg sensor 10 MHz–6 GHz, –60 to +20 dBm | Như E9300A, giới hạn tần số |

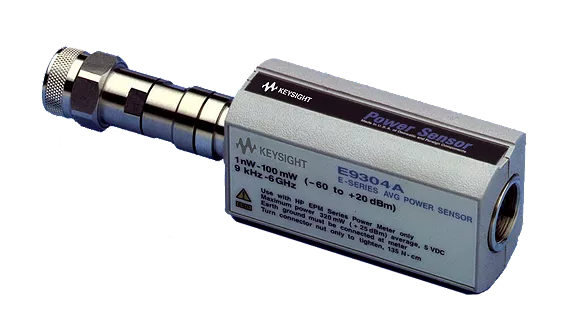

| E9304A | Avg sensor 9 kHz–6 GHz, –60 to +20 dBm | Tần số thấp hơn, dynamic 80 dB |
| E9300B | Avg sensor 10 MHz–18 GHz, –30 to +44 dBm | Công suất cao hơn; peak 500 W µs; dynamic ~74 dB |
| E9300H | Avg sensor 10 MHz–18 GHz, –50 to +30 dBm | Medium power range; peak ~100 W µs; dynamic 80 dB |
| E9301H | Avg sensor 10 MHz–6 GHz, –50 to +30 dBm | Như E9300H nhưng tần số ≤6 GHz |
