Cảm biến công suất băng thông rộng dòng P
Cảm biến công suất băng thông rộng dòng P cung cấp chức năng hiệu chuẩn và đặt về 0 bên trong bằng cách tích hợp nguồn tham chiếu DC và mạch chuyển mạch vào cảm biến công suất.
Điểm nổi bật
Cảm biến công suất băng thông rộng Keysight P-Series được thiết kế để sử dụng với các đồng hồ đo công suất P-Series. Cảm biến N192XA là cảm biến đầu tiên cung cấp chức năng hiệu chuẩn và điểm không nội bộ bằng cách tích hợp nguồn tham chiếu DC và mạch chuyển mạch vào cảm biến công suất. Tính năng này loại bỏ việc kết nối nhiều lần với nguồn hiệu chuẩn bên ngoài, do đó giảm thiểu hao mòn đầu nối, thời gian kiểm tra và độ không chắc chắn của phép đo.
Về số 0 và hiệu chuẩn khi kết nối với DUT
Dải tần số 50 MHz đến 40 GHz
Dải động rộng, – 35 dBm đến +20 dBm
Thông số chính
-
Tần số: 50 MHz đến 18 GHz hoặc đến 40 GHz tùy model
-
Dải công suất đo: khoảng –35 đến +20 dBm
-
Giao diện phần cứng: đầu nối 2.4 mm cố định, cáp nối sensor dài từ 1.5 m đến 10 m tùy tuỳ chọn
Thông số chính các modules máy
| Model | Mô tả ngắn | Tính năng chính |
|---|---|---|
| N1921A | 50 MHz – 18 GHz | –35…+20 dBm; internal zero/cal; video BW 30 MHz; đo peak/average/statistics; cable cố định, connector 2.4 mm |
| N1922A | 50 MHz – 40 GHz | như trên nhưng băng thông mở rộng đến 40 GHz; dải đo tương tự; đo đủ dạng tín hiệu cao cấp |
| N1923A | Wideband, 50 MHz – 18 GHz (tùy cấu hình) | tương đương N1921A |

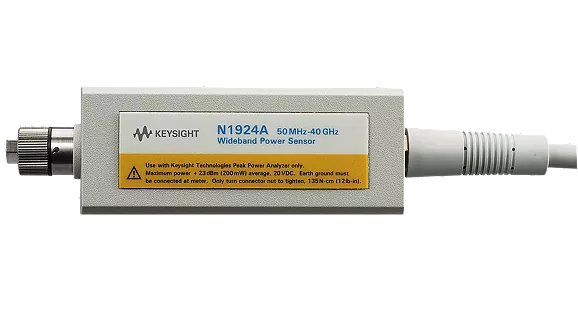

| N1924A | Wideband, 50 MHz – 40 GHz (tùy cấu hình) | tương đương N1922A |
