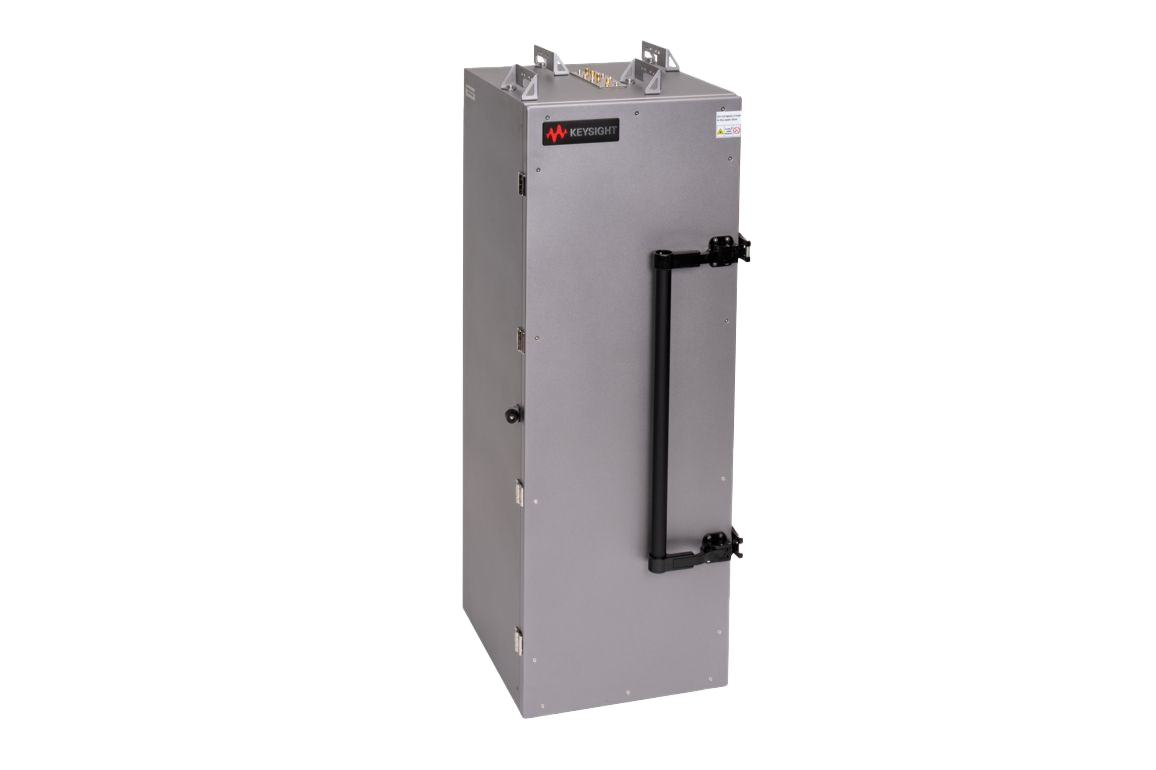

Buồng kiểm tra gắn rack F9641A
Là buồng kín dạng rack‑mount, tích hợp khoang anechoic đơn‑probe cho phép testing FR1 (600 MHz – 8 GHz) và FR2 (22 – 50 GHz). Hỗ trợ cả đo truyền dẫn và bức xạ, khả năng test MIMO cho thiết bị di động và IoT
Điểm nổi bật
Buồng thử nghiệm lắp trên giá đỡ Keysight F9641A là buồng thử nghiệm không phản xạ một đầu dò. Thiết bị này phù hợp cho việc thử nghiệm giao thức, chức năng và thông lượng của dải tần số 2 (FR2) và dải tần số 1 (FR1) ở chế độ dẫn hoặc bức xạ.
- FR2 hỗ trợ phép đo trường xa trực tiếp 2×2 với nhiều đầu vào/nhiều đầu ra (MIMO) trên một góc tới.
- Chế độ dẫn FR1 hỗ trợ MIMO 4×4.
- Chế độ bức xạ FR1 hỗ trợ 2×2 MIMO.
Mái buồng chứa một ăng-ten 22 đến 50 GHz. Ngoài ra, bạn có thể cấu hình một hoặc hai ăng-ten phân cực kép 600 đến 8.000 MHz trên sàn buồng, với khoảng trống để xoay phân cực nhằm tối đa hóa sự tương quan tín hiệu.
Các tùy chọn bao gồm đèn LED, camera USB và laser ngắm. Ngoài ra còn có tùy chọn lắp đặt gọn gàng tất cả các thành phần hệ thống vào giá đỡ.
Thông số chính
-
Dải tần hoạt động:
-
FR1: 600 MHz – 8 GHz
-
FR2: 22 GHz – 50 GHz
-
-
Measurement type: Direct Far Field (DFF); hỗ trợ MIMO như trên
-
Kích thước buồng (ngoài / trong): khoảng 1292 × 472 × 552 mm ngoài, 988 × 324 × 328 mm trong
-
Trọng lượng: ~40 kg
-
Khả năng chịu DUT: ≤ 5 kg
-
Range length: ~0.78 m
-
Nguồn cấp: AC 100–120 V hoặc 220–240 V, ~700 W tiêu thụ (≤ 220 W)
-
Các cổng kết nối: USB 3.0 (4×), RJ45 Ethernet (10G PoE+)
-
Buồng điều nhiệt: Vỏ nhôm, tấm foam hấp thụ điện từ 50 mm trên trần và tường
