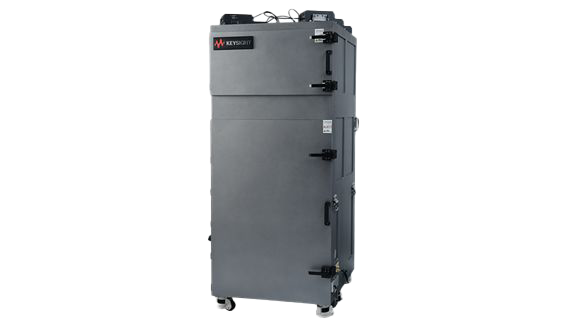

Buồng đo không vọng âm đa đầu dò 2D F9642A (MPAC Pro)

Buồng đo không vọng âm đa đầu dò 2D F9642A (MPAC Pro)

Buồng đo được che chắn kín, thiết kế dành cho kiểm thử chức năng và protocol ở tần số FR2 (mmWave, 22–50 GHz) và FR1 (sub‑6 GHz) với khả năng thử nghiệm 4×4 MIMO và môi trường nhiệt độ khắc nghiệt tích hợp camera nhiệt

Điểm nổi bật

Buồng cách âm đa đầu dò 2D (MPAC) Pro F9642A của Keysight là buồng cách âm được che chắn để kiểm tra giao thức và chức năng tần số FR2 với khả năng trường xa trực tiếp và khả năng thông lượng FR1 4X4 MIMO hỗ trợ kiểm soát nhiệt độ cực cao và hình ảnh nhiệt.

Buồng bao gồm các kết nối cho tối đa sáu đầu RF FR2 được kết nối với phạm vi tối đa ba vị trí ăng-ten cấp nguồn, được sắp xếp theo hình vòng cung để mô phỏng các góc thay đổi của tia đến hoặc nhiều chùm tia. Các ăng-ten FR2 được đặt trong phạm vi góc +/-15° so với tâm xoay của bộ định vị, tạo ra góc 30° cho chiều dài phạm vi 106 cm.

Có bốn ăng-ten FR1 phân cực kép nằm ở mỗi góc mái nhà với không gian để xoay phân cực nhằm cung cấp khả năng khử tương quan tín hiệu tối đa.

Camera nhiệt cũng được đặt trên mái nhà để cung cấp tầm nhìn thông suốt cho Thiết bị đang được kiểm tra (DUT).

DUT được đặt trong bộ định vị được điều khiển bằng phần mềm, có khả năng cung cấp phạm vi bao phủ hình cầu đầy đủ.

Thông số chính

Thông số	Giá trị
Dải tần hoạt động	FR2: 22–50 GHz; FR1: 26.5–40 GHz
Measurement type	Direct Far Field (DFF)
Số góc Angle-of-Arrival (AoA)	3 (FR2)
Maximum DUT weight	5 kg
Quiet zone size	(không áp dụng)
Range length	1.06 m
Kích thước buồng (ngoại/ nội)	1880 × 750 × 906 mm (ngoài), 1628 × 733 × 880 mm (nội)
Trọng lượng	~214 kg (transport ~320 kg)
Nguồn & Tiêu thụ	AC 110–230 V, tiêu thụ <220 W; vẫn dùng nguồn 48V DC bên trong
Kết nối	USB 3.0 ×4, RJ45 Ethernet (PoE+), camera USB, port DC power
Positioning tools	Laser cross‑hair (635 nm, ≤7 mW), LED nội thất, camera trên trần
