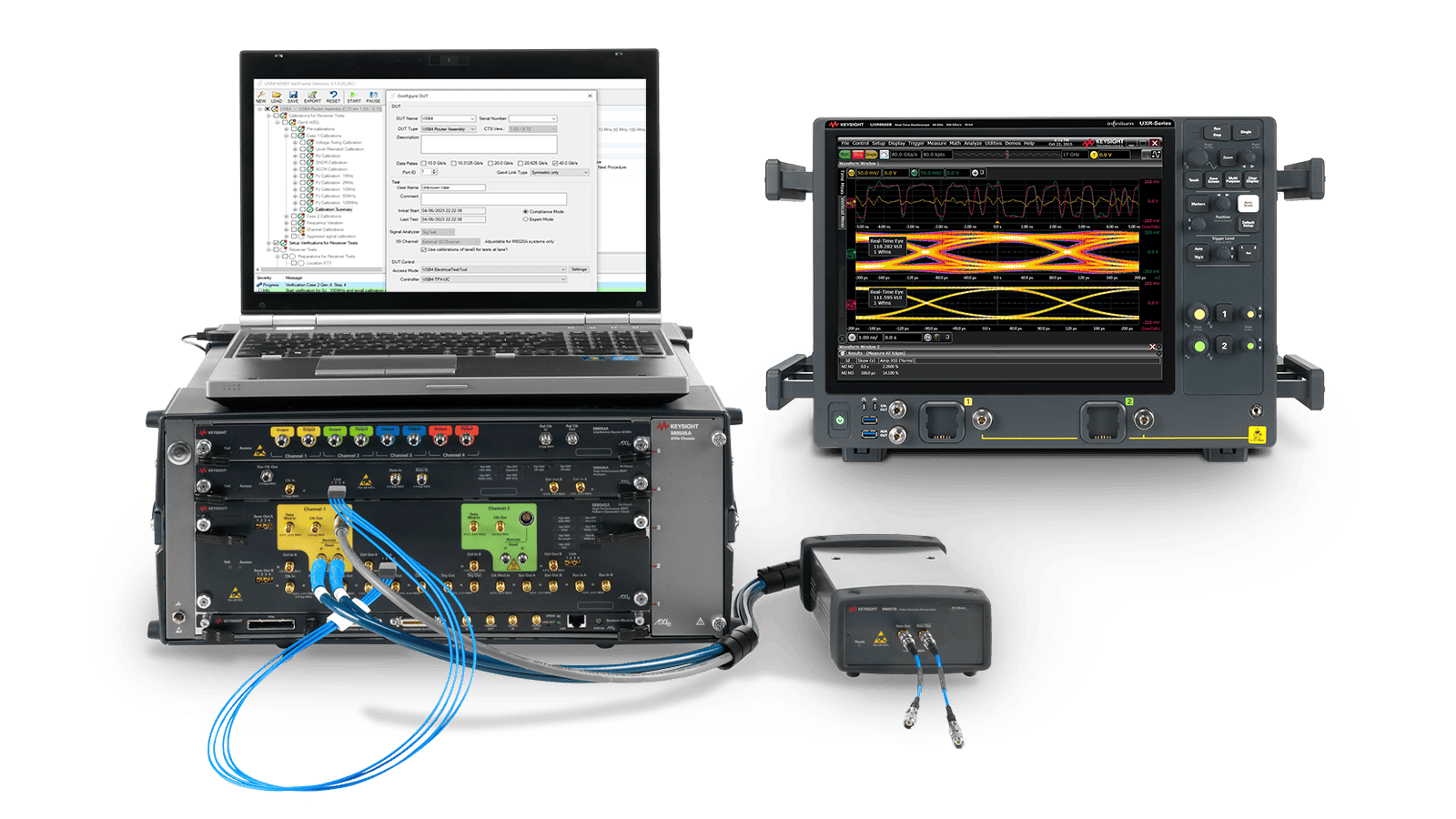

Máy kiểm tra tỷ lệ bit lỗi M8000 Series/ Bit Error Ratio Tester (BERTs)

M8000 Series của Keysight là giải pháp đo tỷ lệ bit lỗi (BER) có độ tích hợp cao dành cho các hoạt động xác định đặc tính lớp vật lý, xác nhận hợp chuẩn và đo kiểm tuân thủ. Với khả năng hỗ trợ nhiều loại tốc độ dữ liệu và tiêu chuẩn, M8000 Series cho kết quả đo chính xác, đáng tin cậy để giúp nhanh chóng hiểu rõ về sai số hiệu năng của các thiết bị kỹ thuật số tốc độ cao.

Bên cạnh đó, Máy kiểm tra tỷ lệ bit lỗi M8000 Series BERTs giúp các kỹ sư thiết kế và mô tả đặc điểm của chip, thiết bị, mô-đun thu phát, thành phần phụ, bo mạch và hệ thống. Kiểm tra nhanh các cổng I/O nối tiếp hoạt động ở tốc độ dữ liệu lên đến 120 GBd trên các ngành máy chủ, điện toán, trung tâm dữ liệu và truyền thông.

Điểm nổi bật của Máy đo tỷ lệ bit lỗi Dòng M8000

• Định dạng điều chế biên độ xung 4 (PAM4) và (NRZ) có thể lựa chọn bằng phần mềm sử dụng một phần cứng
• Tốc độ dữ liệu NRZ từ 2 đến 64 Gbit/giây tạo mẫu và phân tích lỗi
• Tốc độ dữ liệu PAM4/6/8 từ 2 đến 120 GBd tạo mẫu và phân tích lỗi lên đến 120 GBd (khi sử dụng với máy hiện sóng UXR-Series)
• Đồng hồ tích hợp / khôi phục dữ liệu và cân bằng từ 2 đến 120 Gbaud
• Giảm độ nhấn mạnh tích hợp và nhiễu giữa các ký hiệu (ISI) có thể điều chỉnh
• Khả năng đa kênh
• Phần cứng linh hoạt đảm bảo bảo vệ đầu tư khi nhu cầu ứng dụng của bạn thay đổi

Ứng dụng trong Kiểm tra tính năng và sự tuân thủ của máy thu

Hệ thống kiểm tra tỷ lệ lỗi bit (BERT) của Keysight cho phép xác minh thiết kế lớp vật lý chính xác nhất về giao tiếp tốc độ cao và giao diện kỹ thuật số đa gigabit. Keysight BERT đều cung cấp các lựa chọn toàn diện nhất, từ thử nghiệm sản xuất giá cả phải chăng đến thử nghiệm tuân thủ và đặc tính hiệu suất cao.

Máy kiểm tra tỷ lệ lỗi bit Dòng M8000 hỗ trợ tốc độ ký hiệu lên đến 120 Gbaud với các sơ đồ mã hóa không trở về 0 và điều chế biên độ xung 4/6/8. Nó cũng hỗ trợ các giao diện kỹ thuật số như PCI Express®, USB, MIPI, Thunderbolt, DisplayPort, SATA / SAS, Ethernet điện và quang 10G / 100G / 400G / 800G / 1.6T, OIF-CEI, Kênh sợi quang và PON.

Máy đo tỷ lệ bit lỗi M8020A J-BERT High-Performance BERTs

• Tốc độ dữ liệu lên đến 8,5/16 Gb/giây cho bộ tạo mẫu và bộ phát hiện lỗi
• Có thể mở rộng lên 32 Gb/giây với M8062A, đầu cuối BERT 32 Gb/giây
• Tích hợp và hiệu chỉnh độ nhiễu: RJ, PJ1, PJ2, SJ, BUJ, nhiễu hình sin (chế độ chung và chế độ vi sai), SSC (tam giác và tùy ý, dư)
• Giảm độ nhấn mạnh 8 lần (dương và âm) lên đến 20 dB
• Tích hợp và điều chỉnh ISI để mô phỏng mất mát
• Đào tạo liên kết tương tác cho SAS-3, USB 3.0/3.1 và PCI Express hỗ trợ 8 GT/giây và 16 GT/giây
• Đào tạo TxEQ tương tác cho IEEE 10GBASE-KR, 25GBASE-KR và 100GBASE-KR4
• Khôi phục dữ liệu xung nhịp và cân bằng tích hợp
• Tích hợp hệ thống với phần mềm M8070A cho M8000 BER loạt hoạt động liền mạch với BERT/scope và máy phát dạng sóng tùy ý

Máy đo tỷ lệ bit lỗi M8040A

• Tốc độ dữ liệu từ 2 đến 64 GBaud tín hiệu PAM4
• Phát hiện lỗi PAM4 thực theo thời gian thực lên đến 58 GBaud
• Tích hợp chức năng khử nhiễu, cân bằng bộ phân tích và phục hồi xung nhịp
• Tích hợp và hiệu chỉnh độ nhiễu: RJ, PJ1, PJ2, SJ, BUJ và độ nhiễu clk / 2
  hai kênh tạo mẫu trên mỗi mô-đun để mô phỏng làn tấn công
• Đào tạo liên kết tương tác và lọc SKP OS cho 8 / 16 / 32 / 64 GT/giây PCI Express®
• PRBS thuật toán, QPRBS và các mẫu dựa trên bộ nhớ, trình sắp xếp mẫu cho PAM4, mã hóa xám, mã hóa FEC và phân tích phân phối lỗi và bộ mã hóa trước
• Tất cả các tùy chọn và mô-đun đều có thể nâng cấp
• Cung cấp phân tích lỗi thực và cung cấp kết quả có thể lặp lại và chính xác, tối ưu hóa biên độ hiệu suất của thiết bị của bạn

Máy đo tỷ lệ bit lỗi BERTs M8050A

Máy đo BERT M8050A mới của Keysight sử dụng công nghệ mạch tích hợp chuyên dụng (ASIC) do Keysight thiết kế để tối ưu hóa thiết kế theo yêu cầu của thiết bị. Tính năng này mang tới cho khách hàng những lợi ích chính sau đây:

• Mức độ tích hợp sâu giúp đơn giản hóa việc thiết lập và thực hiện xác minh các thiết kế với mọi loại tốc độ nhờ kết hợp với Bộ tạo mẫu hình tín hiệu (pattern generator) 120 GBd và tính toàn vẹn cao của tín hiệu.
• Tiết kiệm thời gian và tiền bạc nhờ sự linh hoạt của khả năng nâng cấp phần cứng bằng giấy phép khi yêu cầu đo kiểm thay đổi. Các tính năng mở rộng trong phần mềm hệ thống của máy đo BERT M8070B mở ra không gian ứng dụng để hỗ trợ các công nghệ tương lai, với khả năng kết nối đầy đủ với phần mềm tự động hóa.
• Máy hiện sóng Infiniium 80 GHz của Keysight, giải pháp máy phân tích lỗi của một công ty được Keysight mua lại, kết hợp với M8050A để trở thành một máy đo tỷ số bit lỗi tốc độ tới 120 Gbd, hỗ trợ mã non return to zero (NRZ) và điều chế biên độ xung (PAM) 4, cũng như điều chế PAM 6/8, là những kỹ thuật điều chế có thể sẽ được sử dụng trong môi trường 1,6T.
• Tốc độ ký hiệu từ 2 đến 120 GBd
• Hỗ trợ mã hóa dòng non-return-to-zero (NRZ), PAM3, PAM4, PAM6 và PAM8
• Tích hợp bảy vòi khử nhấn mạnh để cải thiện bù mất kênh
• Thời gian chuyển đổi ở < 5 ps và < 100 fs độ nhiễu ngẫu nhiên nội tại bình phương trung bình căn bậc hai (RMS)
• Tích hợp và hiệu chỉnh độ nhiễu để kiểm tra dung sai của bộ thu RJ, PJ1, PJ2, BUJ, sRJ, clk / 2
• Phân tích lỗi lên đến 64 Gbaud PAM4 theo thời gian thực với khả năng phục hồi xung nhịp tích hợp và cân bằng mạnh mẽ

Công ty Cổ phần Công nghệ Mitas là đối tác và nhà phân phối được ủy quyền của Keysight Technologies, Ansys, NSI-MI, Spirent, Huntron. Liên lạc với Mitas để có các thiết bị, phần mềm đo kiểm, đo lường, và giải pháp tốt nhất với giá tối ưu.
