Máy phân tích mạng có thể cung cấp đầy đủ tính năng để đo kiểm cấu trúc dữ liệu số tốc độ cao trên bo mạch PCB. Bên cạnh đó, phương pháp loại bỏ sai số (de-embedding) có thể loại bỏ sai số đến từ đầu đo, que dò, chân cắm dung để kết nối đến đường tín hiệu. Trong bài viết này chúng ta cùng tìm hiểu về giải pháp đo TDR.
Với tốc độ dữ liệu ngày càng tăng liên tục, các khía cạnh về tính toàn vẹn tín hiệu của các thiết kế kỹ thuật số tốc độ cao và các thành phần được sử dụng ngày càng trở nên phức tạp hơn. Đặc biệt ở tốc độ dữ liệu cao hơn, máy phân tích mạng vectơ (VNA) đang dần dần thay thế các thiết lập đo phản xạ tín hiệu trên miền thời gian truyền thống (Time domain reflectometry – TDR) để kiểm tra các phần tử thụ động như đầu nối, cáp, PCB, vv. Các ứng dụng và tiện ích trong việc sử dụng VNA, làm cho VNA trở thành thiết bị được lựa chọn trong lĩnh vực này.
Mục đích

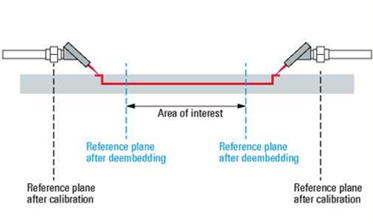

Khi thực hiện các nhiệm vụ như xác minh cấu trúc tín hiệu tốc độ cao trên PCB, các phép đo phải được thực hiện trên một số lớp nhất định mà không có tác động của các đầu đo, đầu chuyển đổi… Điều này đòi hỏi việc sử dụng các thuật toán de-embedding chính xác để tính toán và loại bỏ các hiệu ứng này khỏi các phép đo, chỉ để lại kết quả cho vùng quan tâm.
Giải pháp đo
Các thiết lập dưới đây cho thấy một ví dụ để xác minh dòng tín hiệu vi sai tốc độ cao trên PCB lên đến 20 GHz.
Thiết bị sử dụng là một máy phân tích mạng vecto VNA 4 cổng. Các công cụ để thực hiện việc deembedding thông dụng như (Delta-L, EMStar Delta-L+, EMStar Smart Fixture Deembedding (SFD) or AtaiTec In-Situ Deembedding (ISD) có thể chạy trực tiếp trên máy, không cần thêm một máy tính ngoài.
Quy trình thực hiện tự động

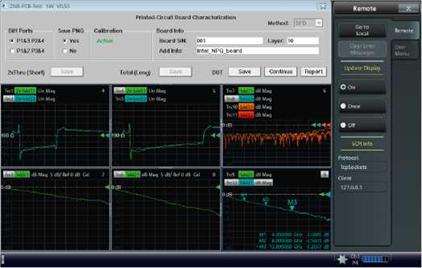

Để đơn giản hóa quy trình này và hướng dẫn người vận hành qua các bước kiểm tra, kiểm tra thường được tự động thông qua phần mềm. Ảnh chụp màn hình bên trái cho thấy một ví dụ về ba bước của thủ tục kiểm tra này:
- Đo 2 đầu ngắn mạch tính toán sai số (de-embedding)
- Đo toàn bộ đường mạch cần kiểm tra
- Tính toán kết quả vùng cần đo dựa trên phương pháp loại bỏ sai số (de-embedding)
Giản đồ mắt

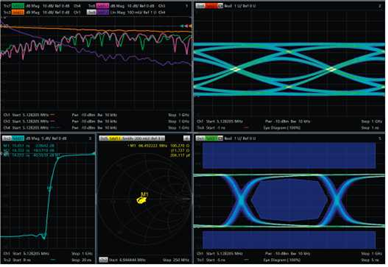

Để đáp ứng một số nhu cầu nâng cao, máy phân tích mạng có thể sử dụng để phân tích giản đồ mắt cáo của vùng dữ liệu đo kiểm. Tính năng này cho phép người dùng đánh giá chất lượng tín hiệu như nhiễu biên độ (amplitude noise), hỗn loạn trong miền thời gian (timing jitter)… Ngoài ra nó còn có thể thiết lập bài kiểm tra mặt nạ để nhanh chóng đánh giá kết quả PASS/FAIL.
