Beamforming là một công nghệ quan trọng trong hệ thống truyền thông 5G cho phép giao tiếp đáng tin cậy và hiệu quả trong băng tần 5G Dải tần số 2 (FR2) mmWave . Đây là một kỹ thuật tập trung tín hiệu không dây về phía một thiết bị thu cụ thể, thay vì để tín hiệu lan truyền theo mọi hướng. Kết quả kết nối trực tiếp nhanh hơn và đáng tin cậy hơn so với khi không có Beamforming.

Hình 1 cho thấy mạch tích hợp beamformer (IC) đóng vai trò trung tâm

IC beamformer là một thiết bị mô-đun đa cổng tích hợp các khối Tx / Rx đa hướng vào giao diện người dùng RF kết nối với một số ăng-ten. Các khối này bao gồm bộ chuyển pha, bộ suy giảm bước, bộ khuếch đại công suất (PA) và bộ khuếch đại tạp âm thấp (LNA). Các IC trong tương lai cũng sẽ kết hợp bộ biến tần.

Để đảm bảo giao tiếp 5G mmWave đáng tin cậy và hiệu quả, hiệu suất của các phần tử quan trọng tạo thành một phần của IC beamformer phải trải qua quá trình thử nghiệm nghiêm ngặt. Các thử nghiệm này xảy ra trong điều kiện tuyến tính và phi tuyến trên toàn bộ quy trình làm việc — từ thiết kế đến xác nhận đến sản xuất. Điều quan trọng là sử dụng các giải pháp kiểm tra cung cấp các phép đo có độ chính xác cao ở mmWave với các công cụ mô phỏng cho phép bạn thực hiện các mô phỏng cấp thành phần và cấp hệ thống để thiết kế và xác minh một cách nhanh chóng.

Thách thức đo lường Beamformer IC trong truyền thông 5G

Là một thiết bị phức tạp, IC beamformer yêu cầu thử nghiệm trên toàn bộ quy trình làm việc. Bảng 1 cho thấy các quy trình kiểm tra IC beamformer qua ba giai đoạn của quy trình làm việc – thiết kế sớm, xác minh và sản xuất.

Thực hiện thành công các phép đo này đòi hỏi phải giải quyết một số thách thức, bao gồm:

Đánh giá tính phi tuyến dưới tín hiệu điều chế băng rộng

Băng thông kênh 5G NR có thể rộng tới 400 MHz đối với FR2 và băng thông kênh tổng hợp có thể rộng tới 1.2 GHz. Sử dụng các nguồn tín hiệu thông thường và máy phân tích, thực hiện tạo tín hiệu điều chế và phân tích vectơ biên độ lỗi (EVM) và ACPR trên băng thông rộng như vậy là không thể.

Các phép đo chính xác và có thể lặp lại

Để đáp ứng các yêu cầu nghiêm ngặt về hiệu suất của 5G NR, các thiết bị đo lường cần cung cấp các phép đo có độ chính xác cao ở tần số mmWave. Cụ thể, EVM của thiết bị cần phải cực thấp để giải quyết các yêu cầu quan trọng đối với các thử nghiệm thành phần 5G. Ngoài ra, suy hao và không phối hợp trở kháng của cáp và đầu nối ảnh hưởng đáng kể đến độ chính xác và độ lặp lại của các phép đo mmWave băng rộng.
Khả năng hiệu chuẩn vectơ là cần thiết để loại bỏ hoàn toàn các yếu tố lỗi này để dịch chuyển chính xác các mặt phẳng tham chiếu của thiết bị sang mặt phẳng DUT.

Đo lường và mô phỏng nhanh chóng

Sử dụng máy phân tích tín hiệu thông thường và phần mềm ứng dụng để xác minh EVM rất tốn thời gian. Cải thiện tốc độ đo lường và mô phỏng là rất quan trọng để đẩy nhanh chu kỳ thiết kế.

Ứng dụng biến dạng điều chế của Keysight sử dụng nhiều phần cứng và phần mềm kết hợp với beamformer IC. Giờ đây, các nhà sản xuất mô-đun giao diện người dùng RF (FEM) có thể đo chính xác, nhanh chóng và tiết kiệm chi phí với các tín hiệu điều chế băng rộng bằng cách sử dụng giải pháp này.

Máy phân tích mạng Keysight PNA-X — Nhiều phép đo trên một thiết bị duy nhất

Máy phân tích mạng vi sóng PNA-X Keysight N5244/5/7B cung cấp một bộ chức năng đo lường không thể thiếu để kiểm tra beamformer IC 5G. Hiệu suất hàng đầu trong ngành và khả năng sửa lỗi hiện đại cho phép đo thông số S có độ chính xác cao. Ngoài ra, PNA-X cung cấp phép đo cho các ứng dụng để kiểm tra các đặc tính phi tuyến của bộ khuếch đại và hệ số tạp. Bạn có thể nhanh chóng và dễ dàng thực hiện các phép đo sau với một kết nối duy nhất:

• Dải tần số 900 Hz / 10 MHz đến 43.5 / 50 / 67 GHz
• Đo thông số S dễ dàng và nhanh chóng
• Phép đo điểm nén hệ số khuếch đại; Hình 2
• Các phép đo méo xuyên điều chế; Hình 3
• Đo hệ số tạp với hiệu chỉnh vectơ; Hình 4
• Phân tích phổ
• các thông số S cho các thiết bị tích cực; Hình 5

PXI VNA — Đo thông số S đa cổng cực nhanh của IC beamformer

Máy phân tích mạng vectơ PXI Keysight M980xA là một giải pháp lý tưởng để kiểm tra các thông số S đa cổng của beamformer IC trong giai đoạn sản xuất. Các mô-đun PXI VNA có thể dễ dàng cấu hình thành VNA đa cổng thực sự phù hợp với các cổng DUT của bạn. Giải pháp này loại bỏ bộ kiểm tra bên ngoài hoặc các chuyển mạch và cho phép đo nhanh hơn và chính xác hơn ở tần số mmWave. Dải động tốt nhất trong phân khúc, độ ổn định của phép đo và các tính năng tốc độ quét cực nhanh của M980xA cải thiện độ tin cậy của thử nghiệm để giảm chi phí kiểm tra.

Máy phân tích mạng M980xA PXI chia sẻ một nền tảng phần mềm chung với các máy phân tích mạng PNA Series để đảm bảo quá trình chuyển đổi liền mạch từ xác minh thiết kế sang giai đoạn sản xuất để cung cấp cho bạn:

• Dải đo từ 100 kHz đến 26.5 / 32 / 44 / 53 GHz
• Đo đa cổng thực sự với hiệu chuẩn N-cổng
• Dải động rộng với 137 dB ở 26 đến 35 GHz, 134 dB ở 35 đến 40 GHz, giá trị điển hình
• Độ ổn định tuyệt vời với 0,01 dB / ° C và 0,2 độ / ° C ở 20 đến 30 GHz, giá trị điển hình
• Tốc độ đo nhanh

Máy phân tích tín hiệu Keysight VXG — Tạo tín hiệu băng rộng mmWave trong truyền thông 5G

Máy phân tích tín hiệu Keysight PNA-X và biến dạng điều chế cùng với bộ tạo tín hiệu vectơ vi sóng VXG của Keysight M9484C, mang lại hiệu suất cao và tạo tín hiệu mmWave băng rộng để thực hiện các phép đo bộ khuếch đại công suất. Máy phân tích tín hiệu Keysight VXG cung cấp băng thông điều chế 2,5 GHz và công suất đầu ra cao để bù tổn thất hệ thống ở các băng tần mmWave. Giải pháp này cung cấp EVM thấp để giải quyết các vấn đề quan trọng yêu cầu đối với thử nghiệm thành phần 5G NR.

M9484C cung cấp cho bạn những lợi ích sau:

• Dải tần từ 1 MHz đến 54 GHz
• Băng thông điều chế ở 2.5 GHz
• EVM đạt 0.35% – 5G NR, 100 MHz, +5 dBm, ở 28 GHz
• EVM đạt 0.4% đối với 5G NR, 100 MHz, +5 dBm, ở 39 GHz
• Công suất đầu ra tối đa +24 dBm
• 2 kênh đồng bộ

Phần mềm ứng dụng đo lường X-Series

Ứng dụng đo lường Keysight N9085EM0E 5G NR X-Series giúp máy phân tích tín hiệu X-Series thành máy kiểm tra bộ phát RF tiêu chuẩn. Ứng dụng đo lường X-Series đơn giản hóa các phép đo phức tạp như EVM với cài đặt và cho phép đo sự phù hợp RF bằng một thao tác.

Phần mềm VSA —  Phân tích tín hiệu vectơ và giải điều chế toàn diện

Phần mềm Keysight 89600 VSA là một bộ giải pháp toàn diện để giải điều chế và phân tích tín hiệu vectơ. Những công cụ này cho phép bạn khám phá hầu hết mọi khía cạnh của tín hiệu và tối ưu hóa các thiết kế tiên tiến nhất của mình.

Với phần mềm 89600 VSA, bạn có thể đo hơn 75 tiêu chuẩn tín hiệu và loại điều chế cho truyền thông di động.

—————-

MITAS hiện cung cấp, tư vấn về toàn bộ sản phẩm và giải pháp kiểm tra IC Beamformer cho truyền thông 5G trong bài viết cùng nhiều ứng dụng khác.

Liên hệ MITAS để có sản phẩm và giải pháp nhanh chóng, chính xác, hiệu quả, tiết kiệm chi phí!

—————

Chia sẻ

Chia sẻ

Test 5 – Network Quality and Beam Performance Verification / Xác minh chất lượng mạng và hiệu suất chùm tia cùng với Keysight Fieldfox Handheld Analyzers

Khi chuyển sang 5G, các nhà khai thác phải xác minh chất lượng mạng và hiệu suất chùm tia của họ để người dùng có thể kết nối mà không gặp sự cố. Để làm được điều này, bạn cần một giải pháp trong bộ công cụ hiện trường có khả năng đọc và hiển thị các số liệu quan trọng từ một số trạm gốc trong vùng lân cận. Các số liệu này bao gồm công suất kênh, chất lượng tín hiệu, chỉ số SSB và lỗi tần số từ các trạm gốc khác nhau.

Máy phân tích cầm tay FieldFox có các phép đo tích hợp cho LTE frequency division duplex (FDD) và 5G NR cung cấp số liệu chỉ số hiệu suất chính (KPI). Các số liệu này bao gồm công suất tín hiệu tham chiếu nhận được (RSRP), chất lượng tín hiệu tham chiếu nhận được (RSRQ), chỉ báo cường độ tín hiệu nhận được (RSSI), v.v.

Ngoài các số liệu được hiển thị, bạn cũng có thể xem có bao nhiêu ô khả dụng cho LTE và 5G. Khả năng này rất quan trọng đối với các triển khai 5G ban đầu ở chế độ không độc lập (NSA), trong đó các nhà khai thác dựa vào việc chuyển giao điện thoại di động giữa các mạng LTE và 5G. Chế độ OTA 5G NR của FieldFox Handheld Analyzers giải điều chế tín hiệu 5G NR để cung cấp tần số, ID ô vật lý, chỉ số SSB, lỗi tần số và các KPI khác cho tối đa tám trạm gốc.

Nó cũng cung cấp một số phép đo công suất kênh, bao gồm các tín hiệu đồng bộ hóa chính và phụ. Từ thông tin này, người dùng có thể xác định bất kỳ sự trôi tần số nào, cô lập các sự cố về công suất và điều tra các vấn đề về hiệu suất. Sử dụng cả chế độ 5G NR và LTE FDD cho phép xác minh các lần chuyển giao giữa các RAT. Các phép đo này là bắt buộc để tối ưu hóa phạm vi phủ sóng mạng cho 5G. Chúng giúp bạn xác định phạm vi phủ sóng 5G so với phạm vi phủ sóng LTE trong một khu vực nhất định. Có thông tin đó có thể giúp bạn thiết kế mạng LTE để cung cấp bản sao lưu khi không có đủ phạm vi phủ sóng 5G.

Để tìm hiểu thêm về triển khai chế độ 5G NSA và cách nhiễu ảnh hưởng đến nó, hãy đọc ghi chú ứng dụng Khắc phục Thách thức nhiễu RF & MW trong lĩnh vực này.

Test 6 – EMF Exposure Evaluation – Đánh giá phơi nhiễm EMF với Máy phân tích Fieldfox Handheld Analyzers

Các nhà khai thác sẽ phải xác minh mức độ phơi nhiễm EMF tại hiện trường để tuân thủ. Để tuân thủ các giới hạn đã đặt ra và duy trì môi trường an toàn cho công chúng và người lao động, các công ty triển khai 5G phải xác minh mức độ EMF của họ trong quá trình triển khai. Các giới hạn phơi nhiễm bức xạ EMF khác nhau tùy theo quốc gia. Nhiều quốc gia dựa các quy định của họ vào các phát hiện từ các tổ chức như Ủy ban Quốc tế về Bảo vệ Bức xạ Không ion hóa (ICNIRP), Viện Kỹ sư Điện và Điện tử (IEEE) và Ủy ban Truyền thông Liên bang Hoa Kỳ (FCC).

Nhiều mạng RF và vi sóng — chẳng hạn như điện thoại di động, trạm gốc, Wi-Fi, đồng hồ đo thông minh, thiết bị IoT và hệ thống vệ tinh và radar — tạo ra bức xạ EMF. Các thử nghiệm RF EMF tại hiện trường là chìa khóa để đánh giá tổng mức độ phơi nhiễm RF trong bất kỳ khu vực nào. Các thử nghiệm này hỗ trợ tuân thủ và xác minh mức độ phơi nhiễm do chính phủ và các cơ quan quản lý đặt ra. Cả chế độ Spectrum Analyzer và 5G NR OTA trên FieldFox đều hỗ trợ các phép đo EMF. Bạn có thể đo tổng cường độ trường trên toàn bộ băng tần quan tâm và sử dụng thử nghiệm giới hạn đạt/không đạt. Các phép đo EMF của FieldFox hỗ trợ kết nối với ăng-ten đẳng hướng ba trục. Ăng-ten được gắn vào FieldFox ở hai vị trí — Cổng 1 và cổng USB. USB tự động truyền các yếu tố X, Y và Z của ăng-ten đến thiết bị FieldFox thông qua kết nối USB trong khi FieldFox điều khiển ăng-ten.

Kết luận về 6 thử nghiệm thực địa mạng 5G (5G Field tests) cần thiết cùng Fieldfox Handheld Analyzers

Quá trình chuyển đổi 5G diễn ra suôn sẻ đòi hỏi một số thử nghiệm thực địa thiết yếu:

1. Đặc tính suy hao đường truyền
2. Thử nghiệm vùng phủ sóng của trạm gốc
3. Đo công suất sóng mang thành phần
4. Thử nghiệm vùng phủ sóng kênh điều khiển qua không trung
5. Xác minh chất lượng mạng và hiệu suất chùm tia
6. Đánh giá phơi nhiễm EMF

B-Series FieldFox của Keysight cho phép quá trình chuyển đổi 5G diễn ra suôn sẻ với các khả năng được đề cập ở đây cùng nhiều khả năng khác. Với dải tần số lên đến 54 GHz và băng thông lên đến 120 MHz, hãy biến thử nghiệm thực địa 5G thành khả thi với máy phân tích cầm tay FieldFox.

Nguồn tham khảo: Keysight

Công ty công nghệ MITAS hiện là nhà ủy quyền chính thức toàn bộ sản phẩm và dịch vụ của Keysight, với cam kết 5 năm bảo hành miễn phí các thiết bị của Keysight.

Kính mời quý khách liên hệ MITAS để được tư vấn giải pháp tốt nhất cùng máy phân tích cầm tay Fieldfox của Keysight và nhiều thiết bị chính hãng chất lượng khác.

Chia sẻ

Chia sẻ

Trong bài viết dưới đây, Công ty Công nghệ MITAS giới thiệu sáu thử nghiệm thực địa thiết yếu để cài đặt, xác minh, tối ưu hóa và khắc phục sự cố 5G bằng máy phân tích cầm tay FieldFox của Keysight (Fieldfox Handheld Analyzers).

Test 1 – Path Loss Characterization/ Đánh giá suy hao đường truyền bằng Keysight Fieldfox Handheld Analyzers

Vì vị trí của người dùng di động là không thể đoán trước, nên các nhà cung cấp dịch vụ phải cân nhắc mọi khả năng cản trở tín hiệu của họ. Vì vậy, việc xác định link budget là điều cần thiết để lập kế hoạch và triển khai mạng 5G. Vì suy hao đường truyền đóng vai trò quan trọng trong việc thiết lập link budget, nên việc có thiết bị kiểm tra có khả năng thực hiện các phép đo suy hao đường truyền tại hiện trường là bắt buộc. Các phép đo này giúp đảm bảo chất lượng vùng phủ sóng 5G trong các địa hình, thời tiết và chất lượng không khí khác nhau.

Để mô tả mất đường truyền, bạn cần hai máy FieldFox. Một thiết bị đóng vai trò là máy phát và thiết bị còn lại đóng vai trò là máy thu.

Mỗi FieldFox đều có một máy phát dạng sóng liên tục tích hợp có khả năng tạo ra tần số từ 300 kHz đến 50 GHz. Bạn có thể thêm một bộ khuếch đại, FieldFox có thể tự cấp nguồn. Các phép đo mất mát đường truyền cho mmWave được thực hiện qua không khí thông qua liên kết vô tuyến. FieldFox phát sử dụng ăng-ten loa khuếch đại và FieldFox thu sử dụng ăng-ten đa hướng hoặc ăng-ten loa khuếch đại.

FieldFox ở phía thu thực hiện phép đo cường độ tín hiệu ở chế độ Spectrum Analyzer hoặc Real-Time Spectrum Analyzer. Bạn có thể ghi lại dữ liệu theo cách tĩnh hoặc trong quá trình thử nghiệm lái xe. FieldFox lưu dữ liệu với thông tin GPS và dấu thời gian để bạn có thể tải dữ liệu vào phần mềm lập kế hoạch.

Xem thêm thông số cơ bản của Máy phân tích cầm tay Fieldfox.

Test 2 – Base Station Coverage Testing / Kiểm tra vùng phủ sóng của trạm gốc

Kiểm tra vùng phủ sóng của các trạm gốc 5G — còn được gọi là Next Generation Node B hoặc gNB — yêu cầu một máy phân tích phổ hoặc máy thu quét được trang bị ăng-ten mảng pha. Ngoài ra, do bản chất của định hình chùm tia, chỉ ghi lại các điểm định vị địa lý là không đủ. Các kỹ sư RF phải thu thập dữ liệu công suất tín hiệu từ gNB theo phương vị và độ cao.

Để thực hiện các thử nghiệm phủ sóng gNB, máy phân tích cầm tay FieldFox tích hợp với ăng-ten mảng pha 8×8.

Ăng-ten đóng vai trò là đầu dò RF, trong khi máy phân tích cầm tay FieldFox điều khiển chùm tia đo. FieldFox quét chùm tia từ 0 đến 120 độ theo phương vị và 0 đến 90 độ theo độ cao. Sau đó, nó chụp và ghi lại ba điểm dữ liệu: phương vị, độ cao và biên độ. Bộ thu GPS tích hợp cũng ghi lại thông tin định vị địa lý. FieldFox có thể tạo màn hình hiển thị bản đồ nhiệt để hiển thị phạm vi phủ sóng hai chiều của phương vị so với độ cao. Nó cũng có thể hiển thị mẫu ăng-ten cực để hiểu các đặc điểm chùm tia của ăng-ten mảng pha gNB hoặc thực hiện quét boresight để xác minh hiệu suất ăng-ten.

Test 3 – Component Carrier Power Measurements / Đo công suất sóng mang thành phần

Nếu một trạm gốc không truyền ở công suất tối ưu, nó sẽ ảnh hưởng đến vùng phủ sóng, các ô lân cận hoặc cả hai. Do những tác động này, các công ty viễn thông — đặc biệt là những công ty triển khai và duy trì 5G — phải xác minh mức công suất của sóng mang thành phần trong lĩnh vực này. Khi triển khai hoặc duy trì dịch vụ, loại xác minh này giúp các nhà cung cấp xác định chính xác các trạm gốc bị lỗi (hay còn gọi là tháp). Xác định chính xác thủ phạm trong một khu vực có thể có nhiều tháp cho phép tối ưu hóa vùng phủ sóng và ngăn công suất tháp rò rỉ vào các băng tần lân cận.

FieldFox Handheld Analyzers có thể thực hiện các phép đo công suất sóng mang thành phần qua mạng (OTA) ở chế độ Channel Scanner, được hiển thị trong Hình 3. Nó cung cấp một cách đơn giản để đo mức công suất từ các trạm gốc LTE và 5G khác nhau trong một phép đo duy nhất. FieldFox có thể giám sát tối đa 20 kênh, với tần số tùy chỉnh và cài đặt băng thông tích hợp cho từng kênh. Sử dụng bộ thu GPS tích hợp FieldFox, bạn có thể đo công suất kênh so với vị trí hoặc công suất kênh so với thời gian và ghi lại dữ liệu đó bằng cách gắn thẻ địa lý.

Test 4 – Over-the-Air Control Channel Interference Testing/ Kiểm tra nhiễu kênh điều khiển qua không gian tự do

Việc xác định các tín hiệu gây nhiễu tại hiện trường khi phát triển và triển khai mạng 5G là vô cùng quan trọng.

Thêm vào đó, các cell liền kề có thể gây nhiễu lẫn nhau. Nếu các kênh dữ liệu đang gây nhiễu, tốc độ mà các tín hiệu này truyền đi quá nhanh để nhiễu có thể ảnh hưởng đến hiệu suất mạng. Mặt khác, nếu nhiễu xảy ra ở kênh điều khiển, nó có thể làm sập toàn bộ trạm gốc. Truyền kênh điều khiển phù hợp là điều cần thiết để triển khai tại hiện trường. Có một giải pháp trong bộ công cụ tại hiện trường của bạn có khả năng thu tín hiệu nhiễu và trực quan hóa các kênh điều khiển sẽ tạo điều kiện thuận lợi cho quá trình chuyển đổi 5G của bạn.

Khi ghép nối với ăng-ten mảng pha đã đề cập trước đó, máy phân tích cầm tay FieldFox ở chế độ RTSA (Phân tích phổ thời gian thực) tạo điều kiện thuận lợi cho việc tìm kiếm ô và hiển thị các tín hiệu quét chùm tia. Chế độ xem này bao gồm các tín hiệu đồng bộ hóa chính, phụ và mở rộng trong kênh điều khiển. Từ màn hình này, bạn có thể thấy bất kỳ tín hiệu nhiễu hoặc tín hiệu tạm thời nào và đo hiệu suất chùm tia.

Chế độ RTSA cũng cho phép bạn đo và trực quan hóa khối tín hiệu đồng bộ hóa (SSB) của một lần truyền, được mô tả trong Hình 6. Nếu có bất kỳ sự can thiệp nào xảy ra, FieldFox sẽ thu tín hiệu can thiệp đó và hiển thị trên màn hình.

 Theo dõi tiếp nội dung 6 thử nghiệm thực địa mạng 5G (5G Field tests) cần thiết cùng Fieldfox Handheld Analyzers tại PHẦN 2

Chia sẻ

Chia sẻ

Đến với sự kiện này của MITAS có sự tham dự của các khách hàng đến từ nhiều lĩnh vực khác nhau như an ninh, giáo dục, hàng không vũ trụ… Đặc biệt, MITAS được chào đón các đại diện từ hãng Keysight trực tiếp đến trình bày về các giải pháp công nghệ tới khách hàng tại sự kiện lần này. Đó là ông Wai Kin Chua – Quản lý kinh doanh sản phẩm phần mềm kỹ thuật điện tử của Keysight tại khu vực Đông Nam Á – Châu Đại Dương, và ông Aik Chun Ng – Kỹ sư giải pháp phần mềm kỹ thuật điện tử của Keysight với 25 kinh nghiệm trong lĩnh vực tư vấn và hỗ trợ kỹ thuật ứng dụng cho các sản phẩm kỹ thuật dẫn đầu thị trường của Keysight.

Chuỗi seminar đã mang đến những thông tin mới nhất về các phần mềm thiết kế kỹ thuật của Keysight nhằm đáp ứng từng nhu cầu và mong muốn cụ thể của từng đối tượng khách hàng với nhiều chủ đề đa dạng như:

• Tính năng kỹ thuật và ứng dụng của phần mềm ADS và phần mềm SystemVue
• Thiết kế RFIC
• Thiết kế chip Quantium
• Thiết kế kỹ thuật số tốc độ cao
• Phòng thí nghiệm thiết kế IC
• Giải pháp thiết kế ăng-ten và ra-đa

MITAS xin trân trọng cảm ơn các Quý Khách hàng và chuyên gia đã tham dự và góp phần làm nên sự thành công của chuỗi workshop chuyên đề vừa qua. Chúng tôi hy vọng sẽ tiếp tục nhận được sự ủng hộ, quan tâm và đồng hành của Quý vị trong các sự kiện trong tương lai.

Công ty chúng tôi luôn luôn mong muốn được trở thành đối tác tin cậy và là nhà cung cấp thiết bị, giải pháp hàng đầu cho sự thành thành công của Quý Khách hàng. Mọi thông tin chi tiết Quý Khách vui lòng liên hệ:

Công ty Cổ phần Công nghệ MITAS Hà Nội

Địa chỉ: Tầng 5, tòa nhà C’Land, Số 81 Lê Đức Thọ, Nam Từ Liêm, Hà Nội

Web: https://mitas.vn  | ĐT: (+84) 243 8585 111 | Email: sales@mitas.vn

Sự ủng hộ tin yêu của Quý Khách hàng là động lực và tài sản vô giá đối với tập thể công ty chúng tôi. Chúng tôi xin trân trọng cảm ơn./.

Chia sẻ

Chia sẻ

Tiếp nhận tín hiệu là một trong những thách thức công nghệ lớn của thời đại hiện đại. Ngày nay, điều này chủ yếu được coi như là một vấn đề viễn thông. Nếu ai đó phàn nàn rằng điện thoại thông minh của họ ‘mất tín hiệu’, rất có thể họ đang đề cập đến việc mất tín hiệu di động, cũng có thể là do họ ở vùng nông thôn, cách xa các loại máy phát sóng.

Nhưng hiện nay, một vấn đề tiếp nhận tín hiệu mới đang xuất hiện. Nó không ảnh hưởng đến các vùng nông thôn mà ảnh hưởng đến các khu vực đô thị và những nơi có các tòa nhà cao tầng che khuất phần lớn bầu trời. Các loại tín hiệu được đề cập không phải là 4G hay 5G mà là GNSS – các hệ thống vệ tinh dẫn đường toàn cầu như GPS, Galileo, GLONASS và BeiDou.

Tòa nhà cao tầng có thể gây ra sự thay đổi hiệu suất của GNSS

Tín hiệu GNSS hoạt động tốt nhất trên cơ sở tầm nhìn thẳng. Bất kỳ thiết bị nào sử dụng chúng để tính toán vị trí chính xác đều phải có khả năng trực tiếp hướng đến của ít nhất bốn vệ tinh – và càng nhiều thì càng tốt. Đó có thể trở thành vấn đề ở những khu vực có tầm nhìn lên bầu trời bị thu hẹp. Tín hiệu GNSS chỉ có thể mạnh khi chúng tới được Trái đất, vì vậy chúng thường không thể xuyên qua các tòa nhà. Khi các vệ tinh quay quanh chuyển động liên tục, tín hiệu của chúng liên tục truyền vào và ra khỏi tầm nhìn, điều này gây khó khăn trong việc biết trước GNSS sẽ đáng tin cậy ở đâu và khi nào.

Điều đó thật khó chịu nếu bạn đang ở một thành phố xa lạ và điện thoại thông minh hoặc phương tiện của bạn trong thời gian ngắn có khả năng thu tín hiệu GNSS kém, nhưng đó thường không phải là điều không thể chấp nhận được. Tuy nhiên, đối với thiết bị bay không người lái và xe tự hành, đó lại là một vấn đề khác. Nếu các phương tiện này muốn hoạt động an toàn trên các con đường trong thành phố, chúng sẽ cần biết chính xác mình đang ở đâu vào bất kể lúc nào.

Nhiều vệ tinh hơn nghĩa là hiệu suất định vị tốt hơn

Đó là một thách thức mà các nhà công nghệ GNSS đã nỗ lực giải quyết trong nhiều năm và ngày càng thành công. Trước năm 2011, GNSS đầy đủ chức năng và có sẵn trên thị trường là GPS và hệ thống này chỉ có 24 vệ tinh, nghĩa là khả năng thu tín hiệu ở các khu đô thị thường bị suy giảm, dẫn đến tính khả dụng và hiệu suất kém.

Một bước tiến quan trọng đã đến dưới hình thức bổ sung các hệ thống định vị vệ tinh toàn cầu. Hệ thống GLONASS được làm mới của Nga đã đi vào hoạt động trên toàn cầu vào năm 2011, sau đó là Galileo của Châu Âu vào năm 2016 và BeiDou của Trung Quốc vào năm 2018.

Các nhà phát triển chipset đã nhanh chóng tung ra các máy thu đa GNSS mới, có khả năng xử lý tín hiệu từ GPS và một hoặc nhiều hệ thống tín hiệu mới này. Với nhiều vệ tinh quay quanh Trái đất hơn, máy thu đa GNSS có cơ hội lớn hơn nhiều để có đường ngắm tới bốn hoặc nhiều vệ tinh hơn – ngay cả trong các khu đô thị có tầm nhìn hạn chế lên bầu trời.

Nhưng mặc dù máy thu GNSS nhiều chòm sao đã cải thiện đáng kể khả năng thu tín hiệu trong môi trường thành thị và ngoại ô, vẫn có những khu vực đôi khi không có đủ vệ tinh để tính toán vị trí chính xác.

RTK tăng độ chính xác, nhưng cần nhiều hơn ở các vị trí bị suy giảm GNSS

Một giải pháp thường được bàn luận là RTK, hay Động học thời gian thực. Các trạm trên mặt đất của nó đo độ trễ cục bộ trong khí quyển của tín hiệu GNSS và truyền các hiệu chỉnh đến máy thu GNSS để giảm thiểu độ trễ, tạo ra giải pháp định vị GNSS với độ chính xác đến từng centimet.

Về mặt định vị chính xác, RTK là một kỹ thuật tăng cường GNSS mạnh mẽ. Nhưng để đạt được độ chính xác đó, nó cũng phải có đường ngắm tới bốn vệ tinh GNSS trở lên. Vì vậy, mặc dù nó hoạt động tốt ở nhiều khu vực nhưng nó không giải quyết được vấn đề về tính khả thi ở môi trường đô thị.

Định vị trong đô thị: biết GNSS ở đâu và khi nào sẽ đáng tin cậy

Máy thu GNSS ngày nay có khả năng điều hướng an toàn và chính xác trong mọi tình huống. Họ được thực hiện trong các phòng thí nghiệm thử nghiệm nâng cao, giúp nhà phát triển và người dùng hiểu biết chi tiết về các điều kiện tín hiệu mà bộ thu có thể hoạt động.

Tuy nhiên, điều mà thử nghiệm trong phòng thí nghiệm không thể thực hiện là xác định chính xác các điểm ở đâu và khi nào các điều kiện đó có khả năng xấu đi đến mức tín hiệu có thể không còn đáng tin cậy nữa. Quan trọng hơn, có lẽ nó không thể hiển thị thời gian và địa điểm mà thiết bị GNSS của bạn có thể dựa vào để đạt được mức độ chính xác và độ chắc chắn cao.

Điều đó sẽ yêu cầu một loại bản đồ nào đó – nhưng do tính chất thay đổi liên tục của các mẫu tín hiệu GNSS, một góc phố có khả năng thu GNSS kém vào lúc 3 giờ chiều có thể có thể điều hướng lại hoàn hảo chỉ 10 phút sau đó. Do đó, một bản đồ tĩnh sẽ không chính xác và gây hiểu lầm. Điều cần thiết là một bản đồ động có khả năng dự báo chính xác các mô hình thay đổi dọc theo các tuyến đường thay thế, giúp phương tiện hoặc người điều khiển phương tiện nhận thức được tình huống để quyết định nên đi theo lộ trình nào.

Hiểu về các kiểu tiếp nhận tín hiệu ở các độ cao khác nhau

Đối với thiết bị bay không người lái (máy bay không người lái), bản đồ như vậy cũng cần phải tính đến độ cao. Máy bay không người lái bay càng cao thì càng có nhiều khả năng có đường ngắm tới bốn vệ tinh trở lên, giúp giảm đáng kể vấn đề mất tín hiệu. Nhưng điều đó có nghĩa là phải đánh đổi về mức tiêu thụ năng lượng và số lượng máy bay không người lái có thể mang theo. Độ cao cao hơn cũng có thể được dành riêng cho những người sử dụng không phận khác, như taxi hàng không và thiết bị bay có người lái.

Trên thực tế, máy bay không người lái dành cho các mục đích như giao hàng và ứng phó khẩn cấp sẽ cần có khả năng cất cánh, bay ở độ cao tương đối thấp và hạ cánh, tất cả đều trong môi trường đô thị – vì vậy việc hiểu và dự đoán các vấn đề tiếp nhận tín hiệu ở các độ cao khác nhau sẽ là điều cần thiết.

Bàn luận về dự báo đảm bảo hiệu suất GNSS

Trong 30 năm qua, Spirent đã giúp các tổ chức trên khắp thế giới thiết kế và thử nghiệm các máy thu GNSS phức tạp nhằm giải quyết hầu hết các vấn đề về độ chính xác và độ tin cậy liên quan đến định vị, dẫn đường và theo thời gian thực dựa trên vệ tinh (PNT).

Khi chúng tôi hướng tới một thế giới nơi các phương tiện thực sự tự chủ, chúng tôi tin rằng việc đảm bảo hiệu suất GNSS trong các khu vực đô thị là một trong những vấn đề lớn cuối cùng mà PNT cần giải quyết. Và đó là một vấn đề, nếu không được giải quyết, có thể chặn đường dẫn đến phê duyệt và chứng nhận theo quy định đối với các phương tiện tự lái trên mặt đất và máy bay không người lái hoạt động ngoài tầm nhìn trực quan.

* Nội dung bài viết được tham khảo từ bài viết gốc của hãng Spirent.

Công ty chúng tôi luôn luôn mong muốn được trở thành đối tác tin cậy và là nhà cung cấp thiết bị, giải pháp hàng đầu cho sự thành thành công của Quý Khách hàng. Mọi thông tin chi tiết Quý Khách vui lòng liên hệ:

Công ty Cổ phần Công nghệ MITAS Hà Nội

Địa chỉ: Tầng 5, tòa nhà C’Land, Số 81 Lê Đức Thọ, Nam Từ Liêm, Hà Nội

Web: https://mitas.vn  | ĐT: (+84) 243 8585 111 | Email: sales@mitas.vn

Sự ủng hộ tin yêu của Quý Khách hàng là động lực và tài sản vô giá đối với tập thể công ty chúng tôi. Chúng tôi xin trân trọng cảm ơn./.

Chia sẻ

Chia sẻ

PNT là gì? Nó khác với GNSS như thế nào?

PNT là viết tắt của định vị (Positioning), điều hướng (Navigation) và thời gian thực (Timing), và là thuật ngữ dùng để mô tả bất kỳ công nghệ, dịch vụ hoặc hệ thống nào được thiết kế để hỗ trợ khả năng định vị, điều hướng và theo thời gian thực trong phạm vi đầy đủ các ứng dụng liên quan.

Do đó, GNSS là một ví dụ kinh điển của dịch vụ PNT. Tuy nhiên, GNSS hay GPS không phải là dịch vụ duy nhất hỗ trợ định vị, điều hướng và theo thời gian thực chính xác. Trong nhiều hệ thống PNT ngày nay, máy thu tín hiệu GNSS chỉ là một trong một loạt các cảm biến và dịch vụ cùng nhau cho phép định vị rõ ràng, chính xác, mạnh mẽ và linh hoạt theo yêu cầu của các thiết bị như phương tiện tự hành.

Tích hợp thiết bị mô phỏng định vị GNSS của Spirent với phần mềm LabVIEW của NI

Trong môi trường R&D và thử nghiệm đồng mô phỏng, việc tích hợp thiết bị và khả năng tương tác của các hệ thống liên quan là rất quan trọng. Để hỗ trợ cả hai yếu tố, thiết bị mô phỏng định vị GNSS của Spirent cung cấp API mở, giàu tính năng cho phép người dùng định cấu hình và điều khiển trình mô phỏng từ xa từ máy tính bên ngoài. API như SimREMOTE cho phép Spirent cung cấp cho khách hàng các giải pháp giao diện mở với các nhà cung cấp môi trường thử nghiệm thành công khác, chẳng hạn như NI, cho phép người dùng tích hợp liền mạch các nền tảng để thử nghiệm khí động học.

Sự hợp tác này giữa NI và Spirent quy tụ hai tên tuổi hàng đầu thế giới trong lĩnh vực xác thực và thử nghiệm các hệ thống phức tạp. PNT cung cấp nền tảng cho mọi chuyển động – sự am hiểu chung về định vị, điều hướng và thời gian thực là rất quan trọng đối với hoạt động lái tự động và truyền thông tin trên phương tiện tự hành.

SimREMOTE API dành cho phần mềm kỹ thuật hệ thống LabVIEW là gì?

SimREMOTE API của Spirent dành cho LabVIEW là một tập hợp các chức năng cho phép điều khiển các thiết bị mô phỏng định vị GNSS của Spirent từ môi trường ngôn ngữ lập trình LabVIEW của NI. Người dùng có thể tạo các ứng dụng điều khiển của riêng mình được hỗ trợ thông qua bảng điều khiển thân thiện với người sử dụng.

Để đạt được điều này, kết nối ethernet với thiết bị mô phỏng định vị GNSS của Spirent được thiết lập từ LabVIEW và các lệnh điều khiển được gửi qua giao diện SimREMOTE. Các khả năng cũng bao gồm cấu hình và kiểm soát thời gian thực các kịch bản PNT cũng như phân phối quỹ đạo dựa trên dữ liệu chuyển động của phương tiện từ xa. SimREMOTE API của Spirent cho LabVIEW sẽ liên tục được phát triển và các khả năng được mở rộng để giúp người dùng luôn dẫn đầu trong thử nghiệm PNT.

SimREMOTE API dành cho LabVIEW có thể làm được gì trong một thiết lập thông thường?

Người dùng chỉ cần kết nối máy chủ LabVIEW và bộ mô phỏng tín hiệu GNSS của Spirent với cùng một mạng cục bộ và thông số kỹ thuật của IP bộ mô phỏng GNSS để thiết lập một cách dễ dàng. Sau khi kết nối được thiết lập, người dùng có thể thực hiện các công việc sau:

• Tải và lưu các kịch bản trong thiết bị mô phỏng tín hiệu GNSS
• Chạy và dừng mô phỏng
• Chuyển động của phương tiện theo thời gian thực cho các ứng dụng HIL
• Kiểm soát mức công suất của tín hiệu GNSS được mô phỏng trong khi kịch bản đang chạy
• Cấu hình và thiết lập các thuộc tính và tín hiệu ăng-ten
• Tải các tập tin niên giám cho các chòm sao khác nhau trong một kịch bản
• Tải các tập tin chuyển động của người dùng hoặc lệnh của người dùng, chứa các lệnh điều khiển và chuyển động của phương tiện có timestamp tương ứng
• Yêu cầu thông tin về phương tiện và tín hiệu từ bộ mô phỏng GNSS

Để hỗ trợ các giai đoạn ban đầu, quá trình thiết lập bao gồm một số ví dụ nhằm trợ giúp và hướng dẫn các nhà phát triển cũng như người thử nghiệm. Những ví dụ này bao gồm điều khiển cơ bản đối với bộ mô phỏng tín hiệu GNSS của Spirent, sửa đổi kịch bản, kiểm soát mức công suất của tất cả các phương tiện vệ tinh trong tầm nhìn và đưa ra quỹ đạo của phương tiện từ xa trong thời gian thực.

Giải pháp này hỗ trợ các thông báo TCP/IP và UDP và có thể dễ dàng mở rộng sang các giao thức khác. Hơn nữa, việc triển khai phần mềm tham chiếu giúp giảm thiểu sự trùng lặp dữ liệu trong mạng cục bộ, cung cấp khả năng xử lý lỗi tham chiếu an toàn và tạo các tham chiếu loại trừ lẫn nhau.

SimREMOTE cho phép tích hợp liền mạch

SimREMOTE API của Spirent tích hợp cho LabVIEW thể hiện sự thành công nối tiếp của sự gắn kết và hợp tác liên tục giữa NI và Spirent trong việc cung cấp các giải pháp kiểm tra thực tế, chính xác và đáng tin cậy theo nhu cầu của thị trường và tạo điều kiện phát triển cho thế hệ công nghệ tiếp theo trong tương lai.

* Nội dung bài viết được tham khảo từ bài viết gốc của hãng Spirent.

Công ty chúng tôi luôn luôn mong muốn được trở thành đối tác tin cậy và là nhà cung cấp thiết bị, giải pháp hàng đầu cho sự thành thành công của Quý Khách hàng. Mọi thông tin chi tiết Quý Khách vui lòng liên hệ:

Công ty Cổ phần Công nghệ MITAS Hà Nội

Địa chỉ: Tầng 5, tòa nhà C’Land, Số 81 Lê Đức Thọ, Nam Từ Liêm, Hà Nội

Web: https://mitas.vn  | ĐT: (+84) 243 8585 111 | Email: sales@mitas.vn

Sự ủng hộ tin yêu của Quý Khách hàng là động lực và tài sản vô giá đối với tập thể công ty chúng tôi. Chúng tôi xin trân trọng cảm ơn./.

Chia sẻ

Chia sẻ

Trong tháng 11 năm 2023 vừa qua, MITAS đã cùng hãng đối tác Spirent đồng tổ chức thành công chuỗi hội thảo chuyên đề “Giới thiệu giải pháp mô phỏng tín hiệu GNSS” tại văn phòng MITAS nhằm mục đích giới thiệu, cập nhật những sản phẩm và công nghệ mới nhất của hãng. Hội thảo có sự tham dự của các khách hàng đến từ nhiều lĩnh vực khác nhau như an ninh, hàng không vũ trụ, giáo dục…

Hiện nay, Spirent là nhà cung cấp hàng đầu thế giới về các giải pháp và dịch vụ đo kiểm, thử nghiệm, phân tích, bảo mật, an toàn thông tin đảm bảo khả năng và hiệu suất hoạt động của hệ thống mạng, thành phần thiết bị mạng và dịch vụ mạng, phục vụ khách hàng tại hơn 50 quốc gia trên toàn cầu.

Các sản phẩm của Spirent tập trung trong các lĩnh vực như: Dịch vụ bảo đảm & phân tích; Xác thực cơ sở hạ tầng đám mây; Thiết bị mạng hiệu suất tốc và độ cao; An ninh mạng; Định vị, điều hướng và đồng bộ thời gian; Dịch vụ tối ưu hiệu suất nâng trải nghiệm thiết bị không dây.

Đến với hội thảo chuyên đề lần này, các chuyên gia kỹ thuật của hãng Spirent đã trình bày về sản phẩm và giải pháp phù hợp với lĩnh vực hoạt động của các khách hàng nhằm mang đến những thông tin thiết thực nhất đối với từng đối tượng khách hàng và những bài toán cụ thể mà họ đặt ra.

MITAS xin trân trọng cảm ơn các Quý khách hàng đã tham dự và góp phần làm nên sự thành công của chuỗi hội thảo vừa qua. Chúng tôi hy vọng sẽ tiếp tục nhận được sự ủng hộ, theo dõi và cùng đồng hành của Quý vị trong các sự kiện tiếp theo trong tương lai.

Công ty chúng tôi luôn luôn mong muốn được trở thành đối tác tin cậy và là nhà cung cấp thiết bị, giải pháp hàng đầu cho sự thành thành công của Quý Khách hàng. Mọi thông tin chi tiết Quý Khách vui lòng liên hệ:

Công ty Cổ phần Công nghệ MITAS Hà Nội

Địa chỉ: Tầng 5, tòa nhà C’Land, Số 81 Lê Đức Thọ, Nam Từ Liêm, Hà Nội

Web: https://mitas.vn  | ĐT: (+84) 243 8585 111 | Email: sales@mitas.vn

Sự ủng hộ tin yêu của Quý Khách hàng là động lực và tài sản vô giá đối với tập thể công ty chúng tôi. Chúng tôi xin trân trọng cảm ơn./.

Chia sẻ

Chia sẻ

1. Giới thiệu về hệ thống định vị toàn cầu GNSS và GPS

1.1. Hệ thống định vị toàn cầu GNSS

GNSS (viết tắt của Global Navigation Satellite System) – nghĩa là Hệ thống vệ tinh định vị toàn cầu – là tên dùng chung cho tất cả các các hệ thống định vị toàn cầu sử dụng vệ tinh. Hiện nay, trên thế giới có các hệ thống vệ tinh đang ở ngoài không gian và truyền tín hiệu đến các bộ thu tại Trái Đất như:

• GPS của Mỹ
• Galileo của Liên minh châu Âu
• Glonass của Nga
• BeiDou của Trung Quốc
• NavIC (tên hoạt động của IRNSS) của Ấn Độ
• QZSS của Nhật Bản

GPS (tên đầy đủ trong tiếng Anh là Global Positioning System) là hệ thống định vị toàn cầu, xác định vị trí dựa vào hệ thống vệ tinh. GPS được Mỹ xây dựng từ năm 1995, cho tới nay hầu như tất cả các thiết bị di động, và các thiết bị điện tử đã và đang sử dụng hệ thống này nhằm mục đích cá nhân ở một mức độ nhất định.

Thực tế không có sự khác nhau giữa GPS và GNSS. Bởi vì hệ thống vệ tinh GPS của Hoa Kỳ là hệ thống vệ tinh đầu tiên, nên mỗi khi nghĩ về các tín hiệu vệ tinh thường nghĩ ngay đến GPS. Ngày nay, có đến 5 hệ thống vệ tinh (GNSS) được phát triển, và GPS là một trong 5 hệ thống đó.

1.2. Hệ thống GPS bao gồm những thành phần nào?

Hệ thống GPS bao gồm 3 thành phần, và mỗi phần sẽ có mỗi chức năng khác nhau:

• Phần không gian: Đây là thành phần mang tính cốt lõi nhất, phần không gian bao gồm 1 tổ hợp vài chục vệ tinh bay quanh Trái Đất ở những quỹ đạo nhất định ở chiều cao 20.000km, được tính toán để điều chỉnh và phủ sóng toàn bộ mặt đất. Bất cứ điểm nào trên Trái Đất cũng đều có thể “nhìn thấy” tối thiểu 4 vệ tinh.
• Phần điều khiển: Là các trung tâm mặt đất đặt cố định và rải rác khắp thế giới, theo dõi và điều khiển hoạt động của các vệ tinh trên.
• Phần sử dụng: là thiết bị thu nhận và sử dụng tín hiệu GPS có mục đích. Thiết bị này bao gồm phần cứng để thu nhận sóng, phần mềm để giải mã sóng, tính toán, và phần giao diện.

1.3. Nguyên lý hoạt động của GPS

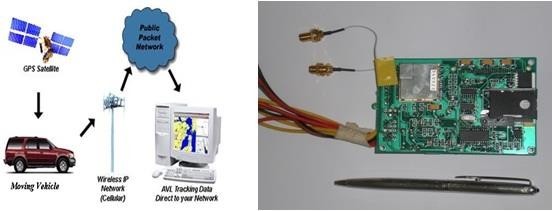

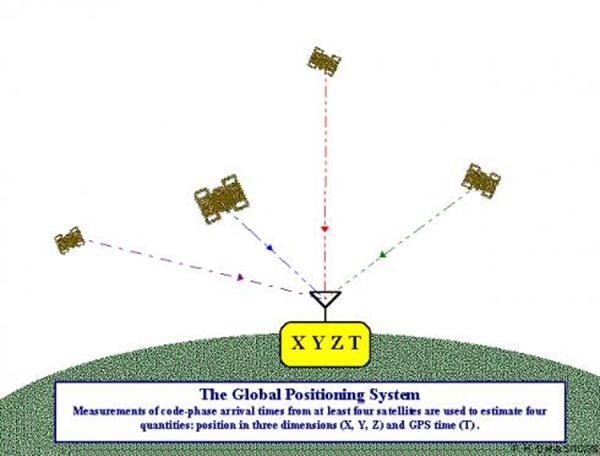

Theo lý thuyết, vị trí của 1 điểm trên mặt đất sẽ tham chiếu so với vị trí của các vệ tinh và trung tâm tín hiệu trung gian trên mặt đất: Khoảng cách này sẽ được đo bằng phương pháp theo công thức như sau:

– Quãng đường = vận tốc x thời gian. (Ở đây vận tốc là vận tốc truyền tín hiệu, thời gian đo bằng đồng hồ nguyên tử có độ chính xác cực cao)

Vì thế, khi nhận tín hiệu từ vệ tinh, thiết bị sẽ tự tính toán ra khoảng cách giữa thiết bị và vệ tinh thông qua phương pháp trên.

2. Mục đích của việc đo kiểm GPS

Với mức độ phổ biến như hiện tại và tiềm năng lớn mạnh hơn nữa trong tương lai của các thiết bị thu GPS, sẽ có những thiết bị thu có khả năng xử lý tín hiệu từ nhiều hệ thống vệ tinh, không chỉ riêng vệ tinh GPS. Ngoài ra độ chính xác của chúng lại ảnh hưởng trực tiếp đến con người và tài sản, thì các yêu cầu đặt ra là cần phải kiểm tra và quản lý chặt chẽ chất lượng của các thiết bị này.

Tuy nhiên trong trường hợp sử dụng tín hiệu GPS thực để kiểm tra các bộ thu là không đảm bảo do nhiều yếu tố ngoại cảnh. Vì một số ứng dụng và thiết bị tích hợp bộ thu GPS sẽ có chức năng và cách làm việc khác nhau. Ví dụ như:

• Thiết bị theo dõi sức khỏe và thể thao / thiết bị đeo tay sẽ cần phải giữ tín hiệu khi di chuyển bị che khuất bởi cây và các tòa nhà cao tầng, đồng thời phải đủ chính xác để các vận động viên biết được tiến trình và tốc độ.
• Điều hướng trong xe hơi cần phải chính xác và thu hồi tín hiệu nhanh chóng sau khi ra khỏi đường hầm.
• Thiết bị IoT sử dụng trong ngành cơ khí chính xác phải cung cấp độ chính xác tuyệt đối đến từng centimet khi được sử dụng.

Với mỗi trường hợp sẽ cần phải tạo ra môi trường tương tự để đánh giá chất lượng của thiết bị. Tuy nhiên để đánh giá trong môi trường thực tế gây tiêu tốn thời gian và tiền bạc. Việc kiểm tra sẽ cần phải lặp lại nhiều lần để đảm bảo bộ thu có được các kết quả tương tự nhau hay không và tùy biến các kịch bản kiểm tra.

Vì vậy cần một giải pháp cung cấp khả năng mô phỏng tín hiệu GPS theo các yêu cầu trong thực tế với độ ổn định cao. Giải pháp có khả năng thử nghiệm kiểm tra xác minh sản phẩm xem thiết bị có hoạt động tốt trong điều kiện thế giới thực và tuân thủ các tiêu chuẩn liên quan – Điều này rất quan trọng vì nó đảm bảo rằng mỗi thiết bị hoạt động tốt trước khi được ra mắt đến người sử dụng. Do đó đo kiểm và mô phỏng đa tín hiệu GPS chính là một giải pháp tối ưu trong việc kiểm tra, thử nghiệm đối với các bộ thu và ghi GPS.

Yêu cầu đặt ra đối với thiết bị đo kiểm:

• Mô phỏng được nhiều tính hiệu vệ tinh khác
• Kiểm tra hiệu suất của các thiết bị thu GPS. Bao gồm:
  • Thời gian để sửa chữa lần đầu tiên
  • Độ nhạy chuyển đổi
  • Theo dõi độ nhạy
  • Thời gian tiếp cận
  • Độ chính xác của điều hướng tĩnh
  • Độ chính xác của điều hướng động
  • Nhiễu tần số vô tuyến
• Có tính năng tùy biến kịch bản đo và automation
• Tùy chỉnh bài kiểm tra và báo cáo (mức độ đạt/không đạt của kết quả dựa trên tiêu chuẩn).

3. Thiết bị đo kiểm và mô phỏng tín hiệu GSS7000 – Spirent

Spirent là đơn vị dẫn đầu thị trường mô phỏng tín hiệu GNSS hơn 30 năm qua, Spirent đã phát triển thành công dòng sản phẩm GSS7000 nhằm giải quyết các nhu cầu kể trên.

3.1. Các chức năng chính

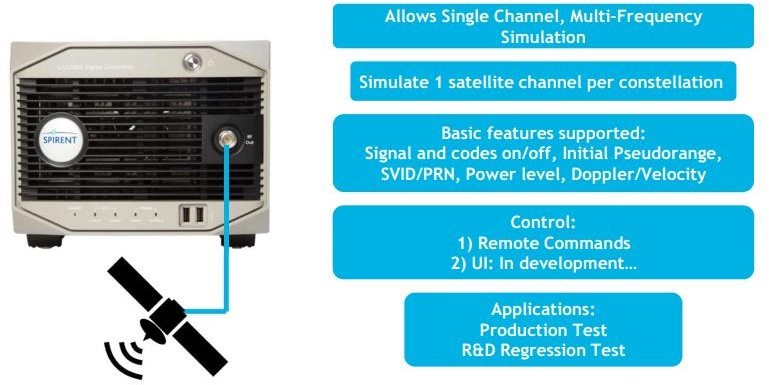

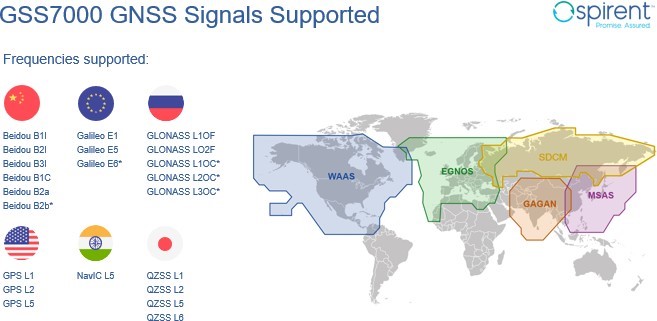

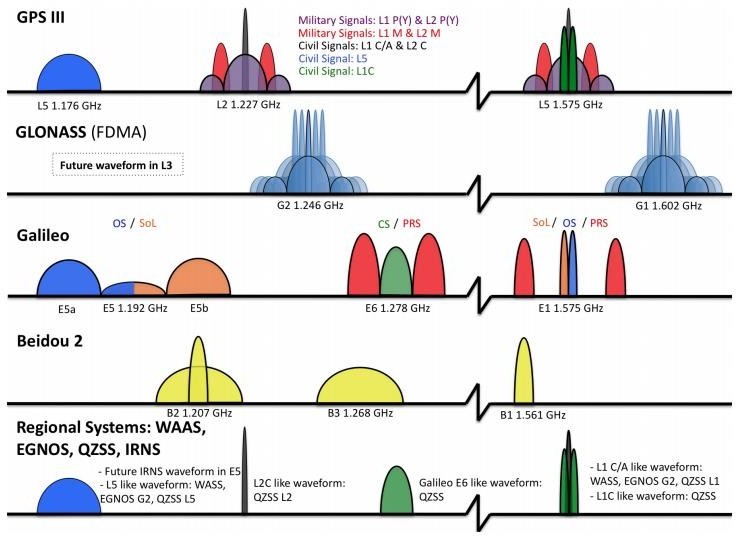

• Đa dạng tín hiệu: Thiết bị có khả năng mô phỏng nhiều tín hiệu GNSS như GPS, GLONASS, Galileo, BeiDou. Các tín hiệu mô phỏng tuân thủ theo báo cáo ICD mới nhất, phù hợp với tín hiệu live-sky.

• GSS7000 – phát tín hiệu trên nhiều băng tần khác nhau bao gồm cả băng tần dân sự và quân sự.
• Độ trung thực của tín hiệu ở mức cao nhất của động lực học và tốc độ lặp lại hệ thống (SIR): Thông số kỹ thuật về độ chính xác tín hiệu của Spirent đạt được trong điều kiện động lực học cao nhất và SIR tối đa là 100Hz. Độ chính xác của RF của GSS7000 trong điều kiện động lực học hiện đang là top 1 so với các sản phẩm cạnh tranh.
• Tín hiệu nhiễu: Cho phép tái tạo chân thực và chính xác các tín hiệu nhiễu trong băng tần trong phòng thí nghiệm. Nó cho phép người dùng tùy chỉnh vị trí bộ phát, quỹ đạo và các mẫu ăng ten, cũng cho phép khách hàng xác định các thông số tín hiệu nhiễu như tần số trung tâm, điều chế tín hiệu và mức công suất.
• GSS7000 hỗ trợ lên đến 4 channel bank trên một chassis: Mỗi channel bank có thể được định cấu hình để tạo ra tối đa 64 kênh thuộc bất kỳ loại tín hiệu nào trong một trong bốn dải tần số. Tổng số kênh trên một chassis lên đến 265 kênh.
• Phần mềm sử dụng trực quan.
• Lựa chọn kịch bản có sẵn.
• Kịch bản hiển thị chi tiết và dễ hiểu.
• Sửa/Thay đổi/Tạo kịch bản theo yêu cầu người dùng.

3.2. Thành phần giải pháp

Phần cứng GSS7000 được kết nối đến Desktop điều khiển thông qua cổng Display port và Remote port. Trên Desktop sử dụng phần mềm Spirent SimREPLAY/SimGEN/SimTEST để tạo bài test và sinh lưu lượng. Từ cổng RF sẽ kết nối đến thiết bị có bộ thu GPS để thực hiện bài đo.

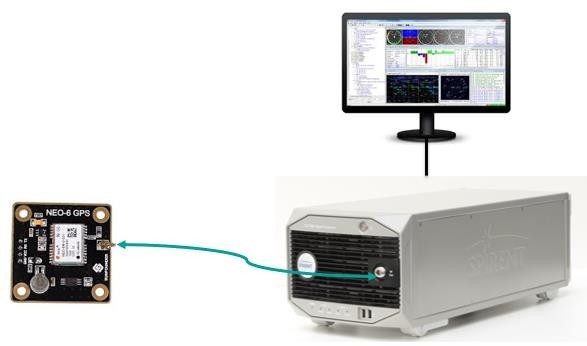

• Sơ đồ đo kiểm:
• Triển khai giải pháp: Spirent cung cấp khóa đào tạo hướng dẫn sử dụng thiết bị bao gồm 2 ngày đào tạo và 3 ngày hỗ trợ tùy chỉnh. Với hỗ trợ tùy chỉnh 3 ngày: Chuyên gia Spirent sẽ hỗ trợ khách hàng tùy chỉnh kịch bản test phù hợp với các yêu cầu đặt ra giúp khách hàng sẵn sàng đưa thiết bị vào sử dụng mà không gặp bất kỳ vấn đề nào.

Công ty chúng tôi luôn luôn mong muốn được trở thành đối tác tin cậy và là nhà cung cấp thiết bị, giải pháp hàng đầu cho sự thành thành công của Quý Khách hàng. Mọi thông tin chi tiết Quý Khách vui lòng liên hệ:

Công ty Cổ phần Công nghệ MITAS Hà Nội

Địa chỉ: Tầng 5, tòa nhà C’Land, Số 81 Lê Đức Thọ, Nam Từ Liêm, Hà Nội

Web: https://mitas.vn  | ĐT: (+84) 243 8585 111 | Email: sales@mitas.vn

Sự ủng hộ tin yêu của Quý Khách hàng là động lực và tài sản vô giá đối với tập thể công ty chúng tôi. Chúng tôi xin trân trọng cảm ơn./.

Chia sẻ

Chia sẻ

Mặc dù các nhóm này có thể làm việc độc lập và vẫn đạt được kết quả, nhưng thiết kế và phát triển sẽ thành công hơn bao nhiêu nếu họ kết nối các phương pháp tiếp cận của họ bằng các giải pháp chung?

Tiềm năng này là động lực đằng sau quan hệ đối tác giữa NI và Ansys. Sự thành công của việc ghép nối công nghệ như vậy đã được nhìn thấy trong không gian ô tô với các giải pháp phần cứng trong vòng lặp (HIL) cho camera trong các hệ thống hỗ trợ lái xe tiên tiến (ADAS) và xe tự hành (AV). Nhưng gần đây nhất, các công ty đang off-road trên địa hình mới bằng cách tích hợp các công cụ NI với phần mềm kỹ thuật kỹ thuật số Ansys Systems Tool Kit (STK) để cung cấp các giải pháp cho ngành hàng không vũ trụ và hơn thế nữa, với nhu cầu của khách hàng là trung tâm của sự hợp tác.

Kết quả và xác nhận tốt hơn cho khách hàng

Trong lịch sử hơn 40 năm của mình, NI tiếp tục sản xuất phần cứng, phần mềm, dịch vụ và hệ thống mô-đun đặt ra tiêu chuẩn để xác nhận thông qua thiết bị kiểm tra tự động và hệ thống đo lường. Năm nay, NI đã trình diễn một trong những phát triển mới nhất của mình, một trình giả lập liên kết vệ tinh (SLE), tại Triển lãm Hàng không Quốc tế Farnborough. Yếu tố nổi bật của SLE là kết nối với STK, cung cấp môi trường mô hình hóa dựa trên vật lý để phân tích nền tảng và tải trọng trong bối cảnh nhiệm vụ thực tế.

Để phát triển SLE, có tiềm năng xác nhận các liên kết truyền thông vệ tinh thế hệ tiếp theo, NI sử dụng cách tiếp cận HIL bằng cách kết nối phần cứng PXI của NI và công nghệ mảng cổng lập trình trường (FPGA) LabVIEW vào nền tảng STK. Sự kết hợp này cho phép các liên kết liên lạc giữa các trạm vệ tinh và mặt đất được xác nhận dựa trên các thông số kênh chính xác và thực tế trong thời gian thực bằng cách mô phỏng trong môi trường kỹ thuật nhiệm vụ kỹ thuật số.

Hệ thống NI PXI cung cấp các thiết bị mô-đun hiệu suất cao và các mô-đun đầu vào / đầu ra (I / O) khác có tính năng đồng bộ hóa chuyên biệt và các tính năng phần mềm chính cho các ứng dụng thử nghiệm và đo lường, từ xác nhận thiết bị đến kiểm tra sản xuất tự động.

Các công cụ của chúng tôi – NI và Ansys – có thể hoạt động tốt riêng lẻ, nhưng tốc độ mà khách hàng của chúng tôi được yêu cầu đổi mới và sự phức tạp của các hệ thống mà họ đang cố gắng phát triển đang khiến chúng tôi hỏi, ‘Các kết nối mà chúng tôi có thể thực hiện giữa các công cụ của mình là gì sẽ làm cho quy trình làm việc đó liền mạch hơn, thời gian thực hơn, hay lặp đi lặp lại nhiều hơn?'”, Luke Schreier, Phó chủ tịch cấp cao và Tổng giám đốc hàng không vũ trụ, quốc phòng và kinh doanh chính phủ tại NI cho biết. “Làm thế nào chúng ta có thể giảm hiệu ứng ‘ném nó qua tường’ và thất bại trong việc “đóng vòng lặp” với dữ liệu thực tế từ các thí nghiệm trong thế giới thực đưa trở lại mô phỏng?

SLE chỉ là một sự khởi tạo của khái niệm HIL này để “đóng vòng lặp” với dữ liệu thực, được chứng minh trong môi trường điện từ (EM) với kết nối giữa vệ tinh và trạm mặt đất. Tuy nhiên, các khái niệm HIL có thể được mở rộng sang các liên kết truyền thông khác như 5G, các mạng mặt đất khác hoặc thậm chí các hệ thống khác tương tác sử dụng năng lượng EM.

LabVIEW là một môi trường lập trình đồ họa được phát triển bởi NI, mà các kỹ sư sử dụng để phát triển các hệ thống nghiên cứu, xác nhận và kiểm tra sản xuất tự động.

“Những gì chúng tôi đã làm với tư cách là một quan hệ đối tác gần đây nhất là tập trung vào các ứng dụng quan trọng xung quanh thông tin liên lạc và vệ tinh”, Chris Behnke, Giám đốc cung cấp Radar, Chiến tranh điện tử và Truyền thông tại NI cho biết. “Chúng tôi đã giao tiếp phần mềm STK, cung cấp mô phỏng chính xác cho nền tảng phần cứng thời gian thực của chúng tôi và cho phép chúng tôi xác thực phần cứng trong cùng điều kiện mà mô phỏng đã được chạy. Sau đó, nó cho phép chúng tôi cập nhật mô phỏng đó với dữ liệu đo thực tế. Đó là một chu trình hiệp đồng, nơi chúng tôi có thể thông báo cho hệ thống đang thử nghiệm với mô phỏng, và sau đó thông báo thêm cho mô phỏng dựa trên kết quả của chính thử nghiệm.”

Cách tiếp cận hợp tác này cung cấp cho khách hàng cái nhìn sâu sắc hơn để thông báo tốt hơn cho các thiết kế và sứ mệnh của họ trong thời gian thực, giúp giảm lỗi, thời gian cần thiết để phát triển, chi phí vật liệu và vận hành cho dự án và quan trọng nhất là rủi ro. Do đó, giá trị của quan hệ đối tác cho cả khách hàng của Ansys và NI vượt quá giá trị tiền tệ và dẫn đến các mô phỏng phong phú hơn, độ trung thực cao hơn đảm bảo sự an toàn và thành công của sản phẩm và nhiệm vụ.

Kỹ thuật sứ mệnh kỹ thuật số, Mô hình hóa chuyển động

STK mở rộng dựa trên các công cụ mô phỏng tiêu chuẩn bằng cách áp dụng mô phỏng trong môi trường lập kế hoạch nhiệm vụ. Mặc dù các công cụ mô phỏng khác có thể đạt được kết quả, các mô hình tĩnh, một lần như vậy thường dẫn đến các giải pháp bị ngắt kết nối cần được ghép lại với nhau hoặc so sánh sau này. Ngoài ra, STK cung cấp một nền tảng 3D, đa miền được trang bị cho các dự án cấp hệ thống lớn hơn và hỗ trợ các ngành kỹ thuật khác nhau trong một ứng dụng. Điều này cho phép khách hàng thấy các động lực kỹ thuật quan trọng ảnh hưởng lẫn nhau như thế nào trong môi trường thời gian thực. Cái nhìn sâu sắc này có thể thông báo cho các thiết kế của bạn – và xác nhận các thiết kế đó – toàn diện, nhanh chóng và chính xác hơn cả về sự đồng bộ và chuyển động.

“Ví dụ, một vệ tinh có thể di chuyển 17.000 dặm một giờ trong không gian, vì vậy nó di chuyển nhanh và khả năng mô hình hóa chuyển động của nền tảng, hiệu ứng động học và hiệu ứng môi trường tần số vô tuyến (RF) đều có tác động đến hiệu quả của nhiệm vụ”, Shashank Narayan, Giám đốc cấp cao về Nghiên cứu và Phát triển Kỹ thuật Nhiệm vụ Kỹ thuật số tại Ansys cho biết. “Ngoài ra, khi các nền tảng di chuyển, mối quan hệ với các nền tảng khác thay đổi và khả năng vệ tinh giám sát một khu vực nhất định phụ thuộc vào vị trí của nó trên quỹ đạo. Hiểu được những động lực này là rất quan trọng và với sự trợ giúp của các nhiệm vụ tham chiếu thiết kế (DRM) sử dụng STK, bạn có thể mô hình hóa các kịch bản này và sau đó kiểm tra DRM bằng các công cụ NI.”

Hình ảnh minh họa sự kết nối giữa các giải pháp Ansys STK và NI, trong đó STK cung cấp các chuyển động nền tảng, động học, mô hình tải trọng và các tác động môi trường khác góp phần hình thành liên kết tần số vô tuyến (RF) mô phỏng thực tế. Điều này cung cấp một vòng lặp mô phỏng thực thi, nơi các kỹ sư có thể thiết kế và kiểm tra hệ thống RF của họ thông qua cả chiến lược phần mềm trong vòng lặp (SIL) và phần cứng trong vòng lặp (HIL).

DRM không phải là một khái niệm mới và có thể bắt nguồn từ các sứ mệnh Apollo ban đầu. Về cơ bản, DRM cho phép tư duy hệ thống, tự động hóa và ra quyết định dựa trên thực tế trong suốt vòng đời của sản phẩm để đảm bảo sự an toàn và thành công của sứ mệnh. Nói một cách đơn giản nhất, nó giúp thiết kế hoặc chuẩn bị một “tài liệu tham khảo” hoặc kế hoạch.

Các tính năng chính của STK trang bị cho việc lập kế hoạch nhiệm vụ như vậy bao gồm thông tin liên lạc, radar và mô hình điện quang và hồng ngoại (EOIR). Với khả năng giao tiếp, bạn có thể mô hình hóa tất cả các thành phần vật lý của một hệ thống, bao gồm cả môi trường RF. Tương tự, khả năng radar cho phép bạn mô hình hóa hiệu suất hệ thống trong radar khẩu độ tổng hợp (SAR) hoặc chế độ tìm kiếm và theo dõi. Điều này có nghĩa là bạn có thể mô hình hóa các radar đơn tĩnh, lưỡng tĩnh và đa chức năng trong bối cảnh nhiệm vụ của bạn để tính đến sự tham gia của mọi tài sản. Các khả năng của EOIR mở rộng hơn nữa bằng cách cho phép các nhóm lập mô hình hiệu suất phát hiện, theo dõi và hình ảnh EOIR, hỗ trợ sản phẩm trong toàn bộ vòng đời của nó, bao gồm phát triển ý tưởng, thiết kế, thử nghiệm hiện trường và vận hành.

Mô phỏng chỉ tốt như dữ liệu bạn đưa vào mô hình – vì vậy theo quan điểm của chúng tôi, phần mềm STK cung cấp mô phỏng đầu tiên chính xác và sau đó nền tảng của chúng tôi cung cấp khả năng đo các điểm đầu vào và đầu ra vật lý (I / O) hoặc phần cứng vật lý khi nó thực sự hoạt động, cung cấp cho bạn mức độ chi tiết tiếp theo mà sau đó bạn có thể quay trở lại thiết kế của mình, ” Behnke nói. ” Bản chất thời gian thực thực sự phát huy tác dụng khi các giải pháp phần cứng và phần mềm có thể chạy song song. Khi mô phỏng đang chạy, bạn có thể xem kết quả mô phỏng của mình và kết quả phần cứng thời gian thực của bạn đồng bộ và đồng bộ để xem cả hai mặt của đồng xu.

Một quan niệm sai lầm về kỹ thuật nhiệm vụ kỹ thuật số là nó đồng nghĩa với kỹ thuật hệ thống dựa trên mô hình (MBSE), nhưng trong khi cả hai có những điểm tương đồng, có một sự khác biệt lớn. Mặc dù MBSE áp dụng mô hình hóa để hỗ trợ kỹ thuật cấp hệ thống và khuyến khích sử dụng các mô hình thông qua phát triển và các giai đoạn sau của dự án, loại mô hình này không thích ứng trong thời gian thực hoặc liên tục.

Ngoài ra, kỹ thuật nhiệm vụ kỹ thuật số có thể được xem như một luồng kỹ thuật số của MBSE, nhằm cung cấp một mô hình liên tục thay đổi và phát triển trong suốt vòng đời sản phẩm.

“Một trong những kết quả quan trọng nhất của kỹ thuật nhiệm vụ kỹ thuật số là tạo ra các mô hình nhiệm vụ nắm bắt các mục tiêu nhiệm vụ bằng cách mô hình hóa các nền tảng thực tế và tải trọng của chúng, cũng như môi trường hoạt động trong chuyển động và thời gian thực”, Narayan nói. “Do đó, các mô hình được tạo ra vào đầu vòng đời cần phải được kiên trì, trao đổi và phát triển về độ trung thực và tinh tế trong suốt vòng đời. Từ quan điểm đó, chúng tôi thấy kỹ thuật sứ mệnh kỹ thuật số là một chủ đề kỹ thuật số quan trọng mở rộng và nâng cao MBSE cổ điển và giá trị của nó.”

Các nhiệm vụ sắp tới có thể thực hiện được

Nhiều giải pháp xác nhận của NI dựa trên tiền đề hợp nhất thiết bị kiểm tra với xử lý tín hiệu kỹ thuật số (DSP), cho phép khách hàng mô phỏng các phần của hệ thống có thể chưa được thiết kế hoặc có lẽ là hệ sinh thái mà tài sản đang được thiết kế. Bằng cách triển khai xác nhận vào một nền tảng lập kế hoạch nhiệm vụ, không chỉ tầm nhìn xa dự đoán được tăng cường xung quanh các biến đã biết này, mà tiềm năng hình dung các kịch bản chưa từng có có các biến chưa biết cũng có thể được thực hiện.

“Các môi trường mô phỏng như STK gần như vốn đã đề xuất các kết hợp I / O khác nhau mà một quy trình xác thực thông thường có thể không khám phá, và đó là nơi mà sự hợp nhất của hai công cụ và phương pháp tiếp cận thực sự có lợi cho khách hàng”, Schreier nói. “Nhưng việc tạo ra các kết nối này không chỉ là tổng hợp hoặc kết nối của hai công cụ khác nhau. Nó có khả năng mở khóa sự đổi mới hoặc độ chính xác mà trước đây thậm chí không thể thực hiện được.”

Xem bài viết gốc tại đây.

Công ty chúng tôi luôn luôn mong muốn được trở thành đối tác tin cậy và là nhà cung cấp thiết bị, giải pháp hàng đầu cho sự thành thành công của Quý Khách hàng. Mọi thông tin chi tiết Quý Khách vui lòng liên hệ:

Công ty Cổ phần Công nghệ MITAS Hà Nội

Địa chỉ: Tầng 5, tòa nhà C’Land, Số 81 Lê Đức Thọ, Nam Từ Liêm, Hà Nội

Web: https://mitas.vn  | ĐT: (+84) 243 8585 111 | Email: sales@mitas.vn

Sự ủng hộ tin yêu của Quý Khách hàng là động lực và tài sản vô giá đối với tập thể công ty chúng tôi. Chúng tôi xin trân trọng cảm ơn./.

Chia sẻ

Chia sẻ

Giới thiệu về SAR và ISAR

Radar khẩu độ tổng hợp (SAR) sử dụng sóng vô tuyến để chiếu xạ khu vực mục tiêu để nhận, ghi lại và xử lý tín hiệu phản xạ. Kết quả được xử lý thêm để có được hình ảnh 2D của khu vực mục tiêu.

Độ phân giải phạm vi phụ thuộc vào băng thông của tín hiệu trong khi độ phân giải dải chéo (phương vị) phụ thuộc vào chiều dài của ăng-ten radar. Khẩu độ tổng hợp có nghĩa là ăng-ten tổng hợp được tạo ra trong thời gian quan sát mục tiêu, làm giảm kích thước vật lý của ăng-ten radar. Thông thường, một chiếc máy bay, vệ tinh hoặc máy bay không người lái mang ăng-ten radar như vậy. SAR nghịch đảo (ISAR) dựa vào sóng phản xạ từ các vật thể chuyển động. Cả hai công nghệ SAR và ISAR đều có thể tạo ra hình ảnh của các mục tiêu trong hầu hết các điều kiện thời tiết (ví dụ: sương mù, mưa, mây và tuyết) vào ban ngày và ban đêm.

Các radar SAR và ISAR cổ điển là các radar chủ động, có nghĩa là chúng được trang bị các máy phát để chiếu xạ mục tiêu. Hình ảnh sử dụng công nghệ radar thụ động là một xu hướng mới trong định vị vô tuyến. Các radar thụ động không truyền năng lượng của chính chúng. Nó dựa vào các nguồn năng lượng hiện có để chiếu xạ các mục tiêu tiềm năng. Radar thụ động có thể sử dụng các máy phát có sẵn trên môi trường như đài FM, đài phát thanh kỹ thuật số, truyền hình (phát sóng âm thanh kỹ thuật số hoặc phát sóng video kỹ thuật số trên mặt đất), GSM, WiFi hoặc các radar khác làm nguồn chiếu xạ. Do không sử dụng máy phát riêng, các radar thụ động được gọi là “hoạt động im lặng”.

Nền tảng phần cứng

Chúng tôi đã sử dụng nền tảng NI USRP với hệ số nhân tần số bên ngoài để thiết kế một hệ thống SAR hoạt động. Chúng tôi có thể đạt băng thông gần 1 GHz — 40 MHz được tạo ra bởi USRP sau đó nhân với 24. Ngoài ra, radar của chúng tôi hoạt động trong băng tần khoảng 5,5 GHz, có nghĩa là chúng tôi có thể sử dụng ăng-ten (WiFi) có sẵn trên thị trường. Vì chúng tôi không thể truyền ở tốc độ 5.5 GHz với USRP được sử dụng, chúng tôi đã trộn tín hiệu lên đến băng tần 5.5 GHz bằng cách sử dụng các linh kiện điện tử từ một nhà cung cấp khác. Trình diễn radar SAR chủ động được đề xuất sử dụng phần cứng NI USRP là radar sóng liên tục điều biến tần số (FMCW). Các nguyên tắc FMCW ở phía máy thu trộn tín hiệu truyền và nhận dẫn đến tín hiệu nhịp, tạo ra tần số tương ứng với phạm vi mục tiêu. Đối tượng càng ở xa, tần số vi sai càng cao (và do đó, tần số hỗn hợp càng cao). Chúng ta có thể thực hiện biến đổi Fourier trên tín hiệu hỗn hợp này để xác định khoảng cách đến đối tượng.

Khi chúng ta gắn radar trên một phương tiện như máy bay không người lái, kích thước và trọng lượng là điều quan trọng hàng đầu. Chúng tôi đã loại bỏ tất cả khung gầm khỏi hệ thống và chỉ giữ lại các thiết bị điện tử, điều này giúp chúng tôi giảm tổng trọng lượng hệ thống xuống dưới 5 kg và giữ mức tiêu thụ điện năng ở mức khoảng 70 W. Để chụp ảnh SAR / ISAR thụ động, chúng tôi đã sử dụng radar với HDD-8264 để lưu trữ dữ liệu và PXIe-5663E để nhận tín hiệu. NI HDD-8264 là ổ cứng RAID có thể lưu trữ một lượng lớn dữ liệu được truyền liên tục. Vì nó sử dụng kiến trúc RAID, nó có thể duy trì phát trực tuyến thông lượng cao. Đặc biệt, HDD-8264 cho phép phát trực tuyến liên tục 600 MB / s, trong khi các giải pháp mới hơn như HDD-8266 (phiên bản SSD) có thể đạt 3,6 GB / s. Chúng tôi đã thực hiện tất cả các xử lý tín hiệu cho hình ảnh SAR / ISAR thụ động ngoại tuyến.

Ngoài ra, phần cứng chúng tôi sử dụng đã thực hiện các hoạt động đa tĩnh có thể. Trong những trường hợp như vậy, chúng tôi đã đồng bộ hóa chính xác các thiết bị PXI ghi bằng cách sử dụng các mô-đun GPS PXI-6682 chuyên dụng và các mô-đun đồng bộ hóa và thời gian PXIe-6674T. Chúng tôi đã sử dụng phần cứng này để chúng tôi có thể ghi lại các tín hiệu RF quan tâm một cách trung thực từ bất kỳ nơi nào được bao phủ bởi tín hiệu GPS trên hành tinh. Chúng tôi đã sử dụng LabVIEW để viết phần mềm ghi và phát lại. Ngoài ra, chúng tôi đã viết lại phần mềm ghi và phát lại của mình để chúng tôi có thể sử dụng nó cho bất kỳ ứng dụng nào, không chỉ các ứng dụng radar.

Xử lý tín hiệu số

Một trong những phần thách thức nhất của việc phát triển bất kỳ hệ thống radar nào là xử lý tín hiệu kỹ thuật số. Trong các ứng dụng của mình, chúng tôi đã sử dụng xử lý SAR theo thời gian thực cho hệ thống radar FMCW chủ động và xử lý ngoại tuyến cho hình ảnh SAR / ISAR thụ động được triển khai với phần mềm MATLAB® của The MathWorks, Inc.

Kết quả và các bước tiếp theo

Sử dụng thiết bị COTS làm giảm đáng kể nỗ lực của chúng tôi để thiết kế các hệ thống radar phức tạp. Chúng ta có thể tập trung nhiều hơn vào DSP thay vì thiết kế I / O RF nhiều lần.

Về nhu cầu phần cứng cho các ứng dụng trong tương lai, băng thông của tín hiệu được tạo ra càng cao thì độ phân giải càng cao. Do đó, chúng tôi hiện đang có kế hoạch thử nghiệm với hệ thống thu-phát mới của NI cho phép thu-phát tín hiện với băng thông lên đến 2GHz. Ngoài ra, chúng tôi dự định chuyển sang các dải cao hơn như băng tần X. Rõ ràng, đối với các ứng dụng kiểu UAV, chúng ta luôn cần các giải pháp tiết kiệm năng lượng hơn và kích thước nhỏ hơn.

Công ty chúng tôi luôn luôn mong muốn được trở thành đối tác tin cậy và là nhà cung cấp thiết bị, giải pháp hàng đầu cho sự thành thành công của Quý Khách hàng. Mọi thông tin chi tiết Quý Khách vui lòng liên hệ:

Công ty Cổ phần Công nghệ MITAS Hà Nội

Địa chỉ: Tầng 5, tòa nhà C’Land, Số 81 Lê Đức Thọ, Nam Từ Liêm, Hà Nội

Web: https://mitas.vn  | ĐT: (+84) 243 8585 111 | Email: sales@mitas.vn

Sự ủng hộ tin yêu của Quý Khách hàng là động lực và tài sản vô giá đối với tập thể công ty chúng tôi. Chúng tôi xin trân trọng cảm ơn./.

Chia sẻ

Chia sẻ
